天河THCAD 轮廓线随剖面线（图案填充）一起选择的原因和解决方法

发布时间：

2021-08-20 23:59

轮廓线随剖面线(图案填充)一起选择了,这种情况可能是因为系统变量PICKSTYLE的值为2或3。

一种解决方法是命令行键入PICKSTYLE,回车,0或1,回车即可。

界面中操作则为:

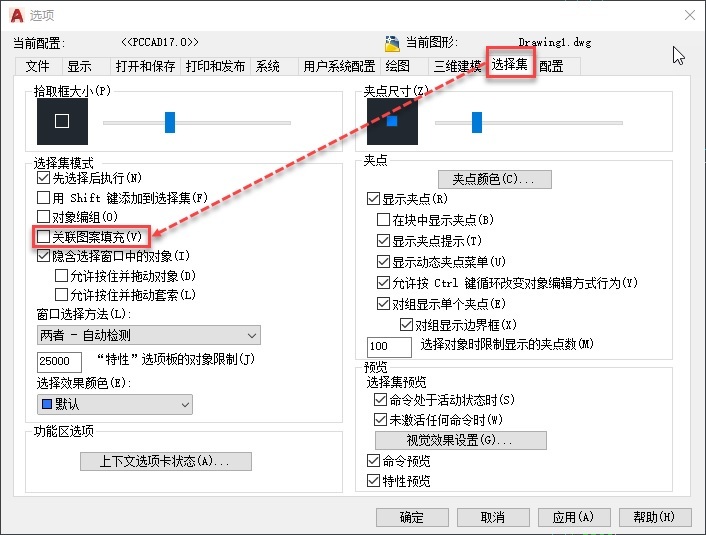

A平台PCCAD,如PCCAD2018等

下拉菜单:工具——选项——选择集,取消“关联图案填充”的勾选。

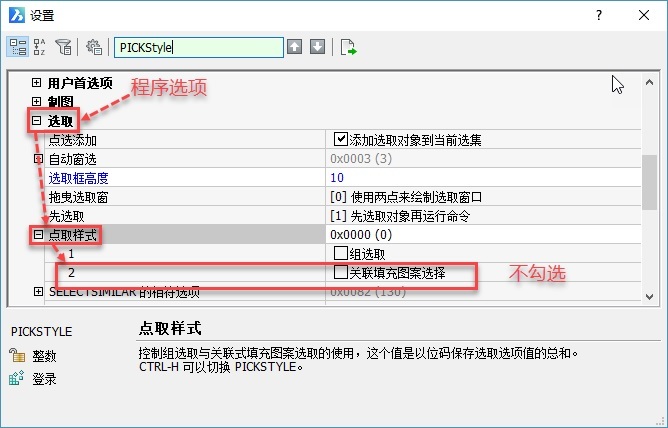

B平台PCCAD(亦称V系列PCCAD),如PCCAD V19等

下拉菜单:设置——设置——程序选项——选取——点取样式,取消2“关联填充图案选择”的勾选。
