天河PCCAD通用资源库中实现多字段数据回填到明细表

发布时间：

2025-04-24 00:00

天河PCCAD通用资源库中实现多字段数据回填到明细表

这个是可以的。下面举例说明。

需求：在明细表的代号栏中已经输入了零件的“代号”信息，要求调用资源库，根据“代号”信息自动定位数据表，并进行数据过滤，同时回填“名称”、“材料”、“单重”等其他信息。

定制过程（以PCCAD2010为例）：

1） 启动通用资源主程序

2） 菜单：文件——设置定义库，打开X:THSOFTPCCAD2010DatabasesTHComResTHComRes20.ini

3） 添加外部数据库，并定义节点属性

image error

4） 添加子节点，并定义节点属性

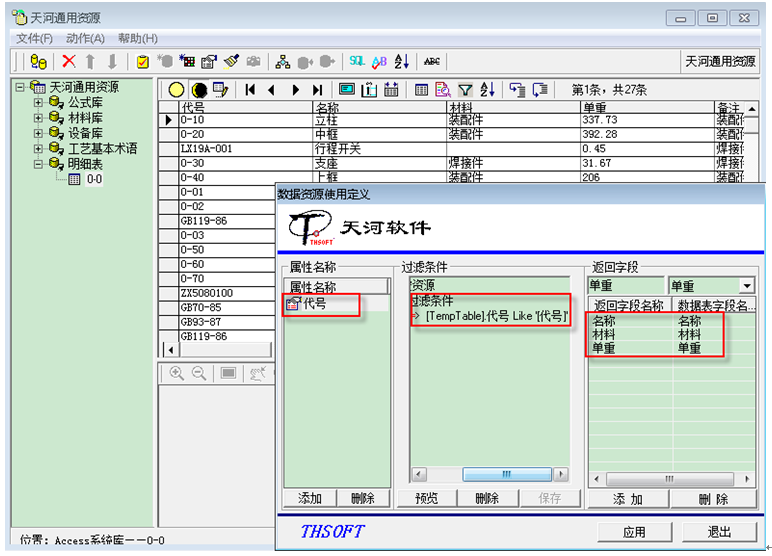

5） 设置数据过滤条件，如上图：

a) 属性名称为“代号”（调用通用资源时，鼠标所在明细表字段名称）

b) 过滤条件为“代号”（数据表字段名称）匹配“代号”（明细表字段名称）

image error

c) 定义返回字段

使用过程：

1） 打开图纸，并调用明细表（mxb）

2） 鼠标点到“代号”字段，并调用通用资源（CTRL+R），可发现自动定位在符合要求的数据表中，且数据根据当前代号的内容进行了过滤。

3） 鼠标左键双击返回数据的行标题（下图红框处）

image error

结果：根据配置中定义的返回字段对应关系，自动回填“名称”、“材料”等数据。
