天河THCAD 分解装配图
发布时间：
2023-07-20 09:59

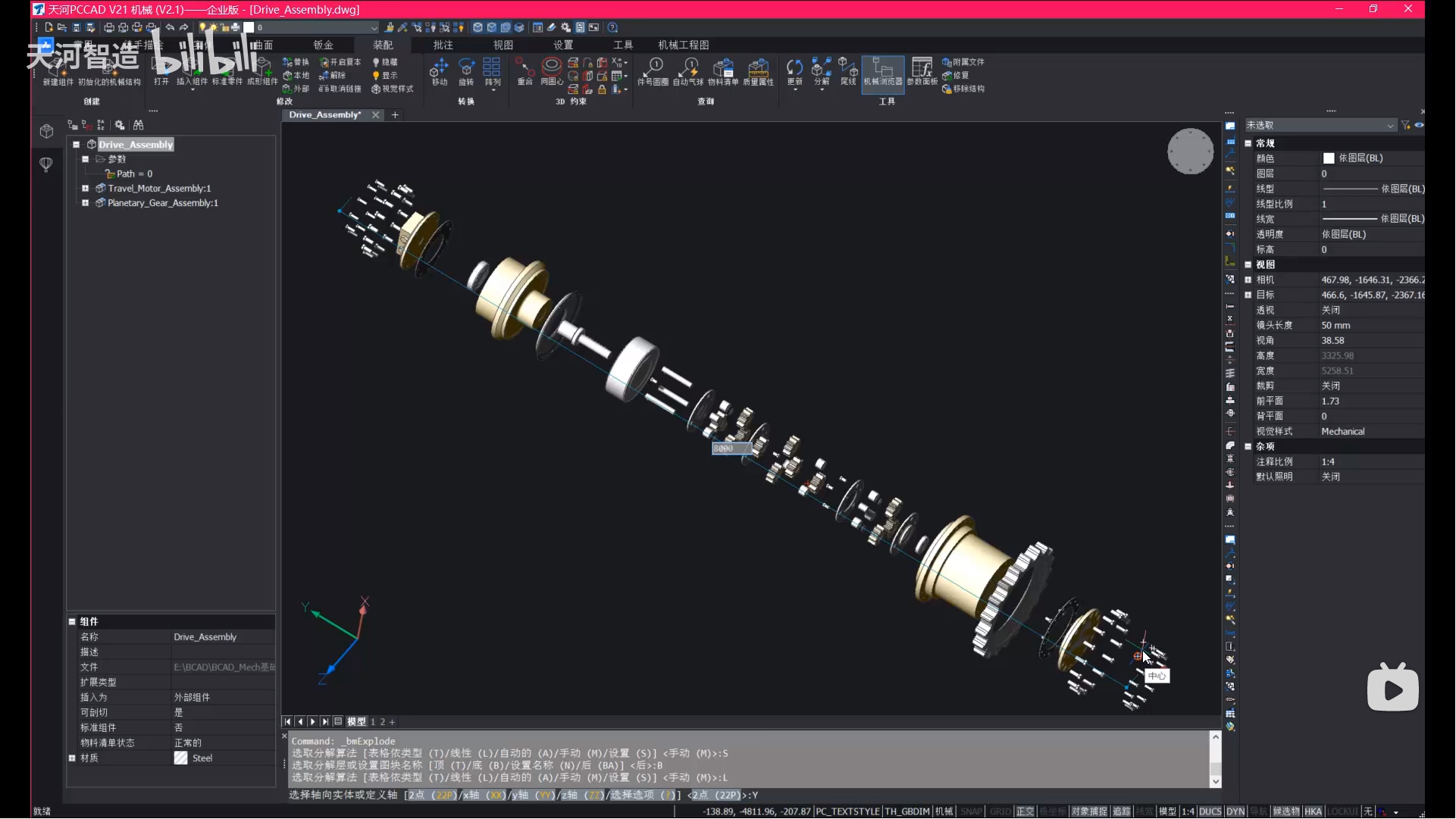

点击播放视频：右键->在新窗口中打开链接
【温馨提示】：以下压缩文件为分步DWG文件，请解压后使用：
9_Exploded_view.zip

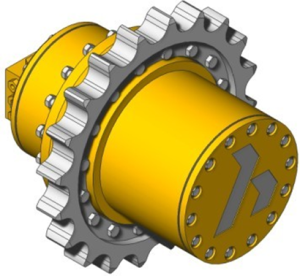

1、打开 Drive_Assembly.dwg

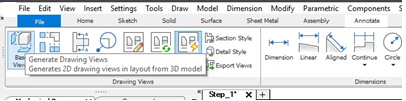

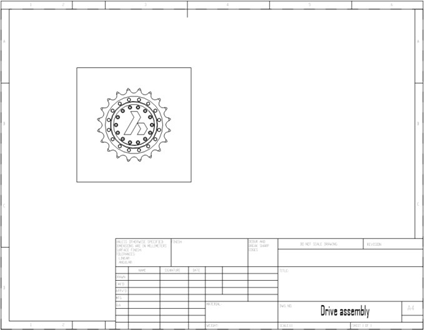

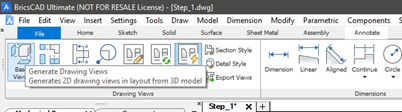

2、通过基准视图(VIEWBASE)工具在 layout "1"创建前视图

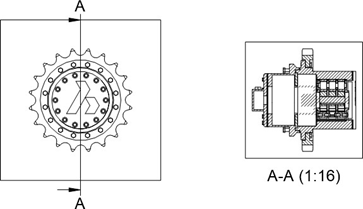

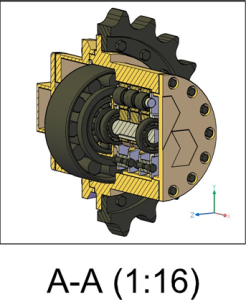

3、通过剖面视图(VIEWSECTION)创建完整剖面视图 A-A

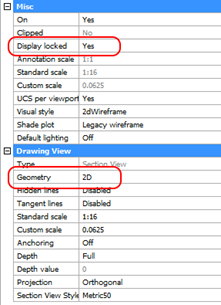

4、选择剖面视图，到属性面板底部将视口锁定改为“否”，并将几何属性从“2D”改为“3D”
5、放大到三维视图并在其边框内双击，这将暂时将图纸空间切换到模型空间。旋转显示组件的内部。
6、双击视口外部返回图纸空间
7、切换到模型空间

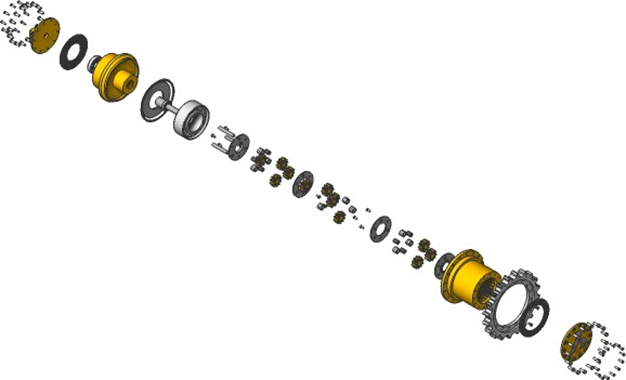

8、到装配选项卡-工具-选择分解命令(BMEXPLODE)
9、选择以下选项：设置->底（装配体由两个子装配体组成）。如果不应用底选项，则只有两个顶层对象用于分解表示）
线性（Linear）- 将设置沿着 Y 轴分解

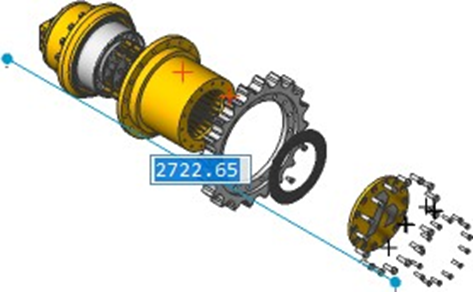

10、移动鼠标按钮查看拆卸动态
11、输入分解距离= 8000，单击完成
在机械浏览器中出现新的节点，名称为 Linear_Bottom_1
12、用鼠标右键单击分解节点并调用编辑选项

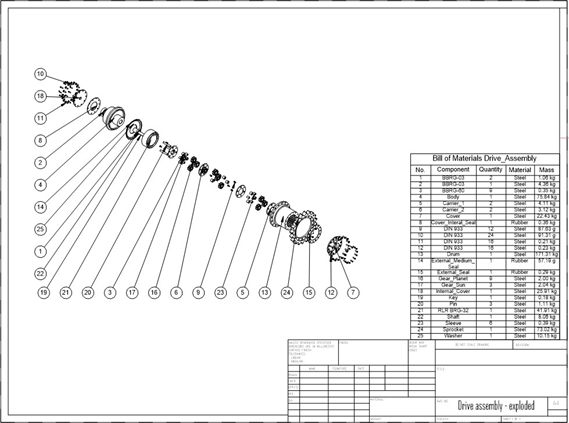

13、分解表示节点将自动显示创建的步骤列表
14、使用菜单可以播放分解过程的动画
15、通过图块编辑工具栏关闭块编辑器 (BCLOSE)
16、通过 look from 小部件设置左前顶视图
17、调用基准视图(VIEWBASE) 工具- 特殊视图-分解视图，选择现有的分解视图
18、选择布局 layout "2" (已经插入了物料清单)，将在该布局下生成图纸视图
19、在预览阶段，调整以下设置：
比例-标准比例-1:30，
方向-目前

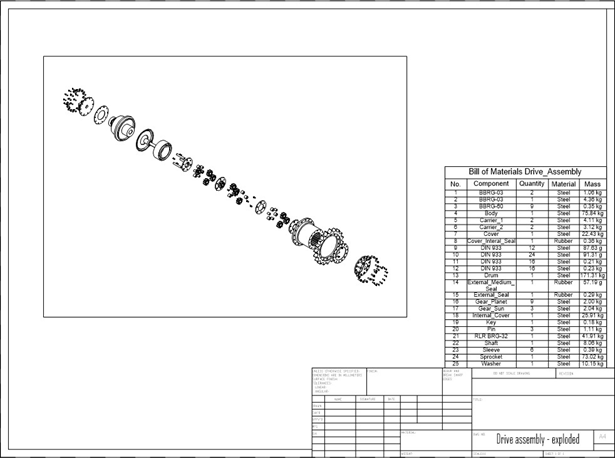

20、将图纸视图放在图纸空间中

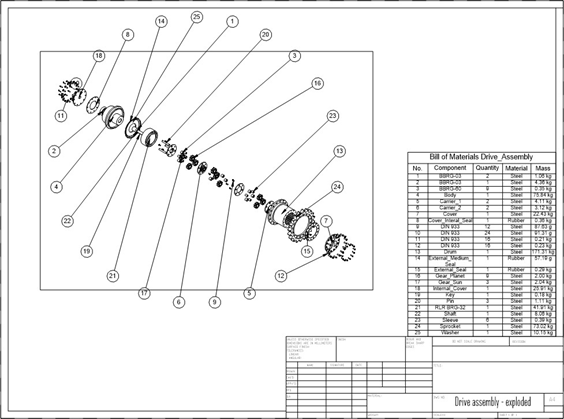

21、要将工程视图上的组件与物料清单链接，请插入引出序号：
22、切换到 Ribbon->批注->装配并调用自动气球（bmbaloon；Auto）工具
23、为要插入的引出序号选择带分解图的绘图视图，并从命令行中选择选项“圆”
24、指定圆的半径

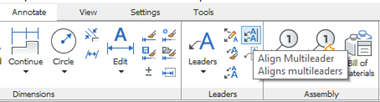

25、单击对齐多重引线（MLEADERALIGN）命令
26、关闭绘图视口图层
