机械CAD软件中怎么绘制转角投影？

发布时间：

2024-10-09 14:55

在机械CAD软件中，若要根据已有的两个视图来生成第三个视图，可以使用THCAD机械软件中的转角投影功能来辅助绘图，快速实现图纸绘制，下面讲解一下具体操作↓

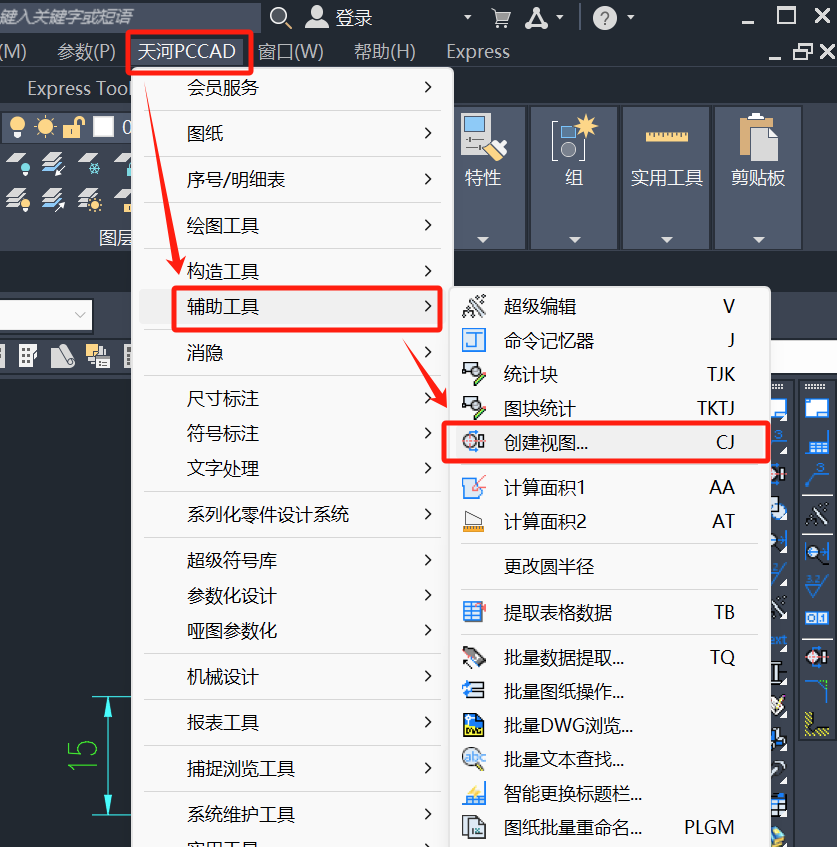

1. 首先打开THCAD或者使用PCCAD插件，在菜单栏中依次点击【机械】/【天河PCCAD】—【辅助工具】—【创建视图】。如下图所示：

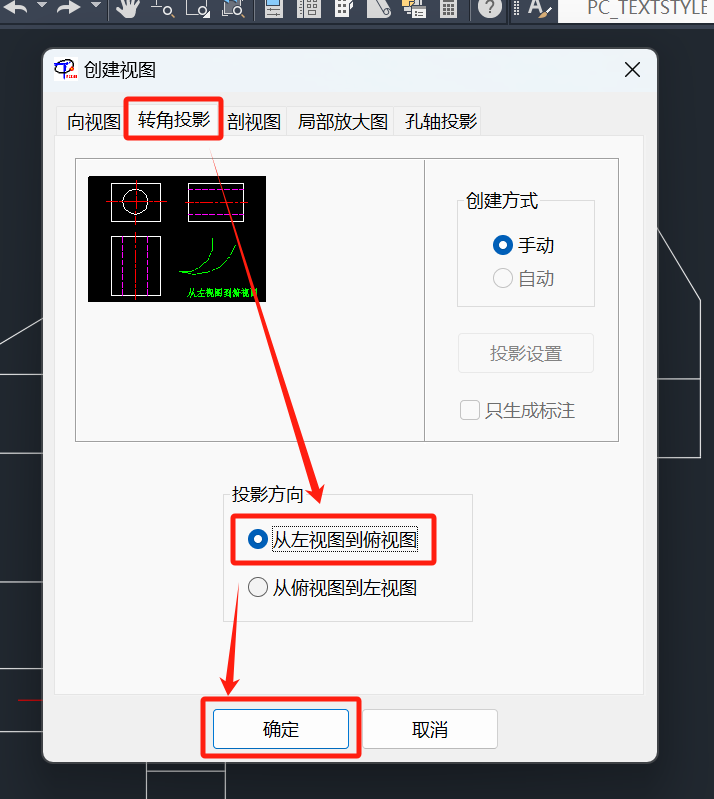

2. 执行命令后，会弹出【创建视图】对话框，顶部选择【转角投影】，根据实际需求选择投影方向为【从左视图到俯视图】，点击【确定】按钮。如下图所示：

3. 根据系统提示依次选择

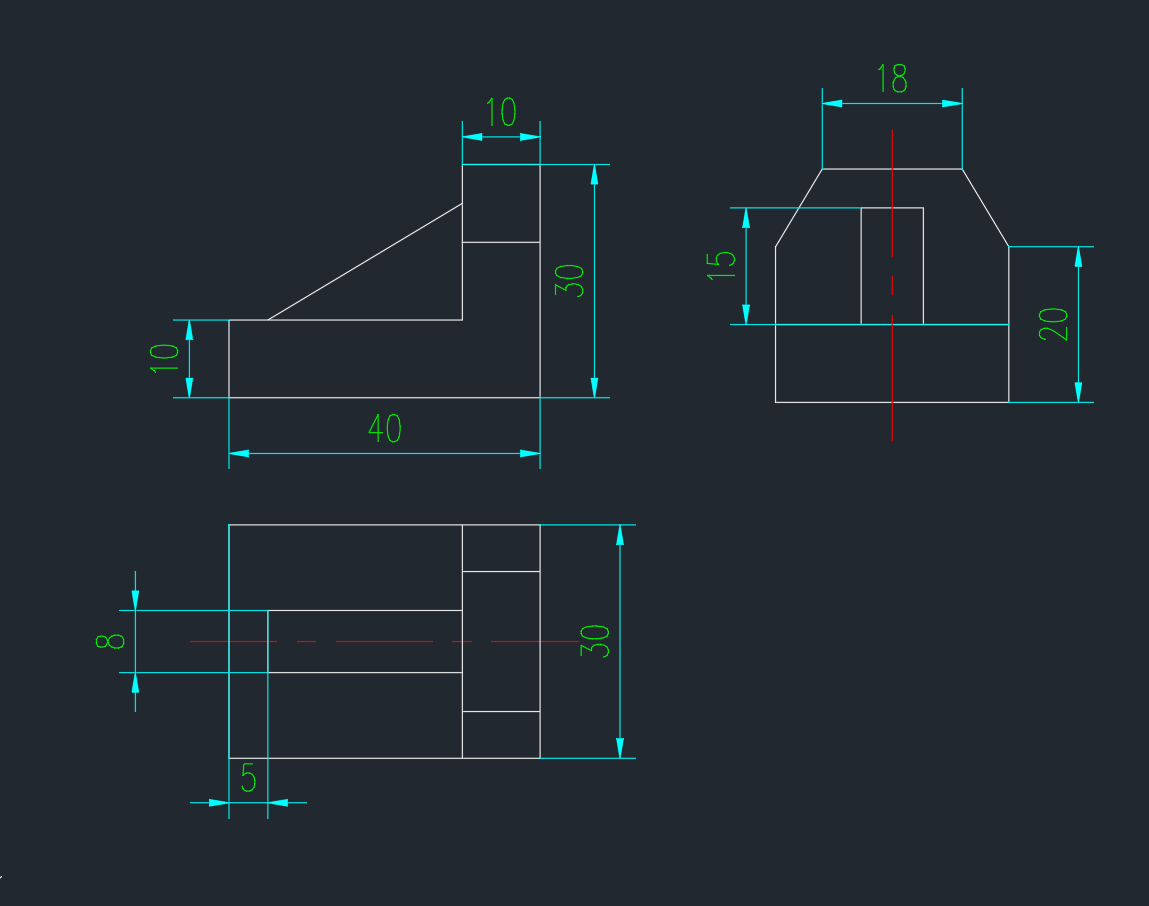

俯视图最高点【a】；选择左视图最左点【b】；请确定投影区域，投影线起始位置【c】；投影线终止位置:点取/<投影线长度>【d】；请选择特征投影点【e】【f】【g】【h】【i】【j】【k】；点击回车键结束命令，得到下图内容：

最后根据主视图补全修剪俯视图内容就完成绘制了。

THCAD机械软件中通过以上简单的几个步骤便可通过已知主视图和左视图绘制俯视图，你学会了吗？THCAD机械软件更多的高阶操作功能和详细应用操作，小编会在后续的CAD教程文章中逐一讲解。对此感兴趣的设计师小伙伴们可以持续关注THCAD官网，轻松获取干货教程和安装包哦！
