天河THCAD 图纸视图生成

发布时间：

2023-07-20 09:59

点击播放视频：右键->在新窗口中打开链接

天河THCAD 图纸视图生成(图1)

【温馨提示】：以下压缩文件为分步DWG文件，请解压后使用：

8_Valve_gendraft.zip


1、打开  Valve.dwg 文件

天河THCAD 图纸视图生成(图2)

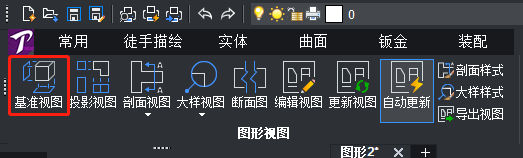

2、到批注选项卡，然后对整个模型单击基准视图工具(VIEWBASE)

天河THCAD 图纸视图生成(图3)

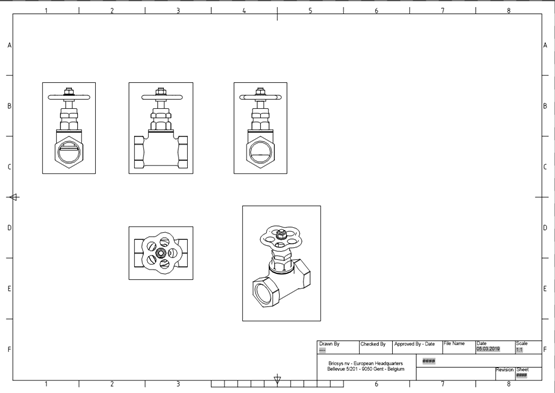

3、在 Layout1 创建四个视图（前、左、右、上），一个轴测图

天河THCAD 图纸视图生成(图4)

4、我们可以选择一个或多个视图，并使用“属性”面板更改它们的属性，例如，我们可以禁用/启用消隐线和切线。

天河THCAD 图纸视图生成(图5)

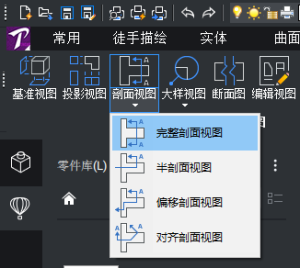

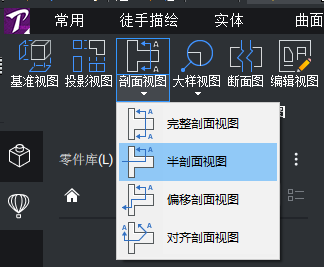

5、到批注选项卡，选择完整剖面视图，通过右视图创建一个完整的（A-A）剖面视图，通过捕捉获得更精确的结果。

天河THCAD 图纸视图生成(图6)       天河THCAD 图纸视图生成(图7)

6、通过底部视图创建一个半剖面（B-B）视图。

天河THCAD 图纸视图生成(图8)    天河THCAD 图纸视图生成(图9)

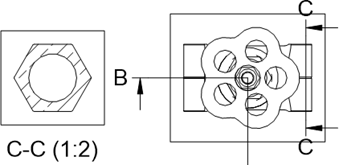

7、创建一个阀门连接法兰的剖面图（C-C），设置非默认深度选项(d=1)。

天河THCAD 图纸视图生成(图6)    天河THCAD 图纸视图生成(图11)    天河THCAD 图纸视图生成(图12)

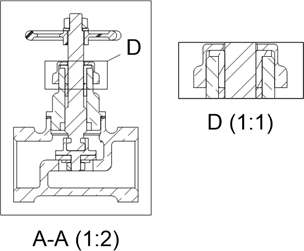

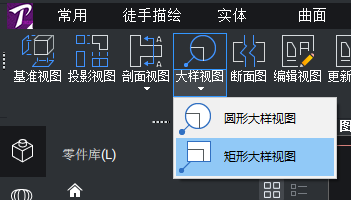

8、对剖面图 A-A 创建矩形大样视图(D)

天河THCAD 图纸视图生成(图13)    天河THCAD 图纸视图生成(图14)

9、为剖面图 A-A 创建圆形大样视图(E)

天河THCAD 图纸视图生成(图15)
10、为剖面图B-B 创建圆形大样视图(F, 比例 2:1)

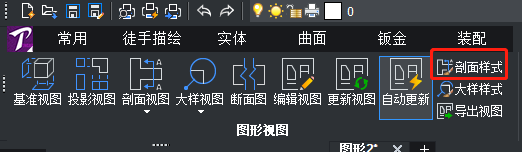

11、打开剖面样式 (VIEWSECTIONSTYLE)创建用户剖面样式，更改标识的颜色、位置和其他一些设置。设置箭头和图案填充表示、剖面线的线型、结束线的位置等。

天河THCAD 图纸视图生成(图16)

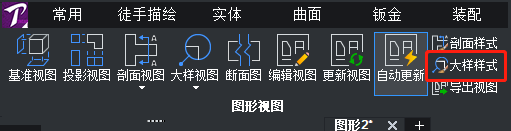

12、打开大样样式(VIEWDETAILSTYLE) 创建用户大样样式，更改标识颜色和边界。

天河THCAD 图纸视图生成(图17)

13、选择剖面视图并在属性中更改截面视图样式为“用户剖面样式”

14、选择大样视图并在属性中更改截面视图样式为“用户大样样式”

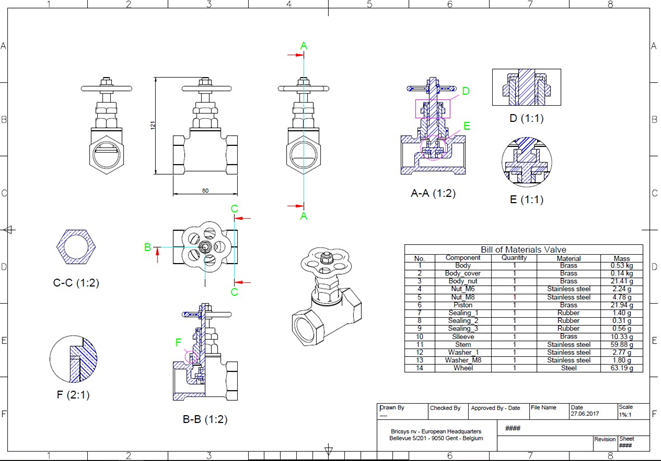

15、如下图所示增加必要的尺寸

16、增加物料清单(BMBOM)，包含

天河THCAD 图纸视图生成(图18)
