机械CAD制图：四分之一镜像功能使用技巧

发布时间：

2024-10-10 17:04

在天河THCAD机械软件中，你是否曾遇到需要复制并镜像对象的情况？是否想过如何快速实现这一操作？天河THCAD提供了一种独特的四分之一镜像功能，它不仅复制了对象，还同时创建了其四分之一的镜像。这个功能如何使用？它能带来哪些便利？接下来，我们将探讨四分之一镜像功能的应用技巧，让你在机械CAD制图中更加得心应手。

机械CAD中四分之一镜像使用步骤：

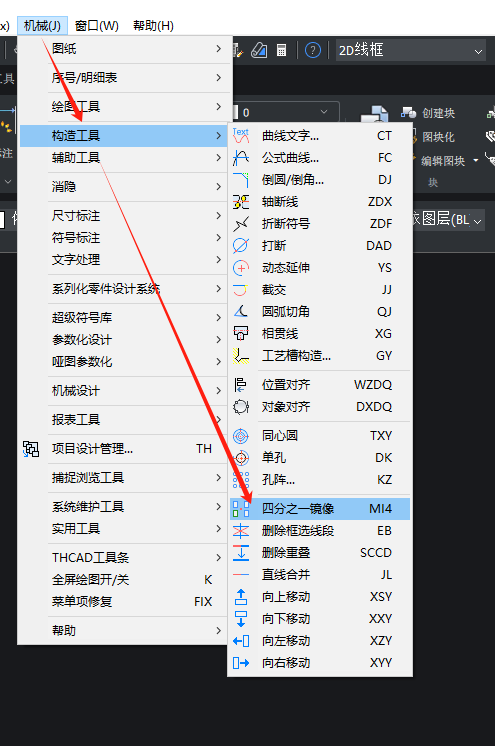

启动THCAD机械软件，打开图纸文件，在菜单栏中依次点击【机械】—【构造工具】—【四分之一镜像】。如下图所示：

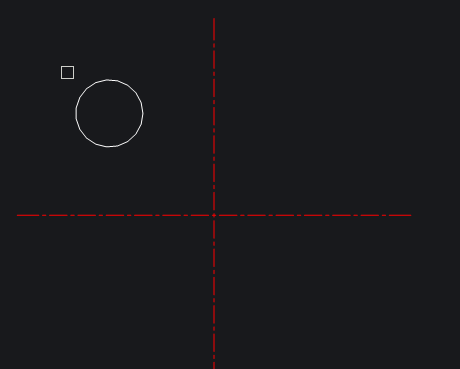

执行命令后，根据系统提示在图纸中选择一个你要四分之一的实体，例如下图中的圆。

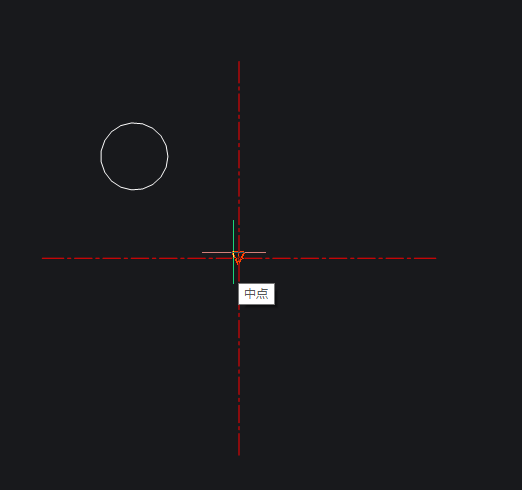

选定对象后，根据系统提示在图纸中点取一个四分之一镜像点。如下图所示：

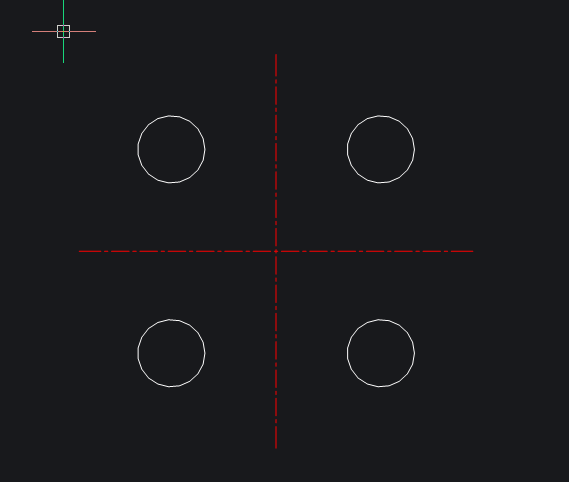

完成后效果如下图所示：

本篇CAD教程小编给大家分享了THCAD机械软件中四分之一镜像功能的应用技巧，你学会了吗？集机械绘图、机构设计和数据管理等功能模块于一体的THCAD机械，提供符合国家标准和可定制化的行业标准环境，包含最先进的多图框和明细表管理的智能系统、高效的尺寸符号注释、全面的标准零件库、强大的图纸兼容性等，大大提升了机械工程师的设计绘图效率，大幅减少项目工期，完全解决企业CAD正版化，全面提高企业的综合竞争力！
