CAD如何批量查找替换多张图纸中的文字？

发布时间：

2024-11-14 15:38

在机械制图过程中，如果要批量替换多张CAD图纸中的文字，一张张打开后修改未免太繁琐。那么，你知道如何批量查找并替换多张图纸中的文字吗？今天，我将以THCAD机械软件为例，为大家分享如何批量查找并替换多张CAD图纸中的文字！



CAD批量查找替换多张图纸中文字步骤：

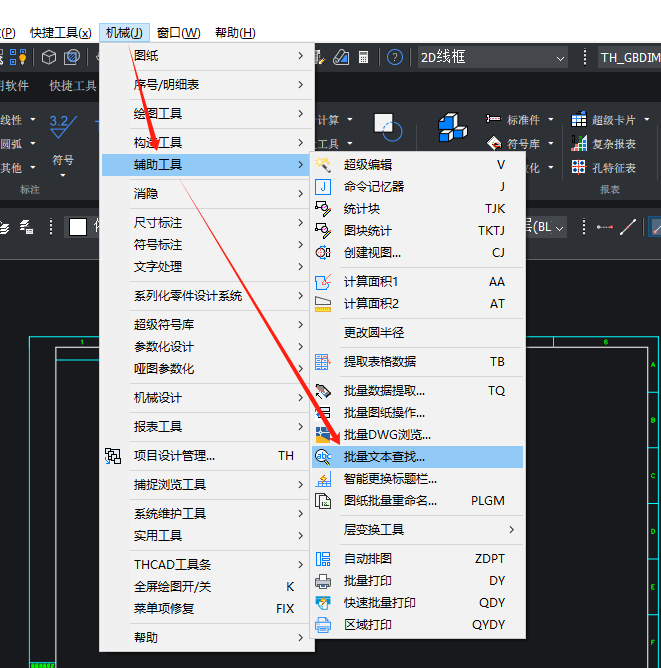

1、启动THCAD机械版/PCCAD软件，在菜单栏中依次点击【机械】/【PCCAD】—【辅助工具】—【批量文本查找】。



2、选择CAD图纸文件集合

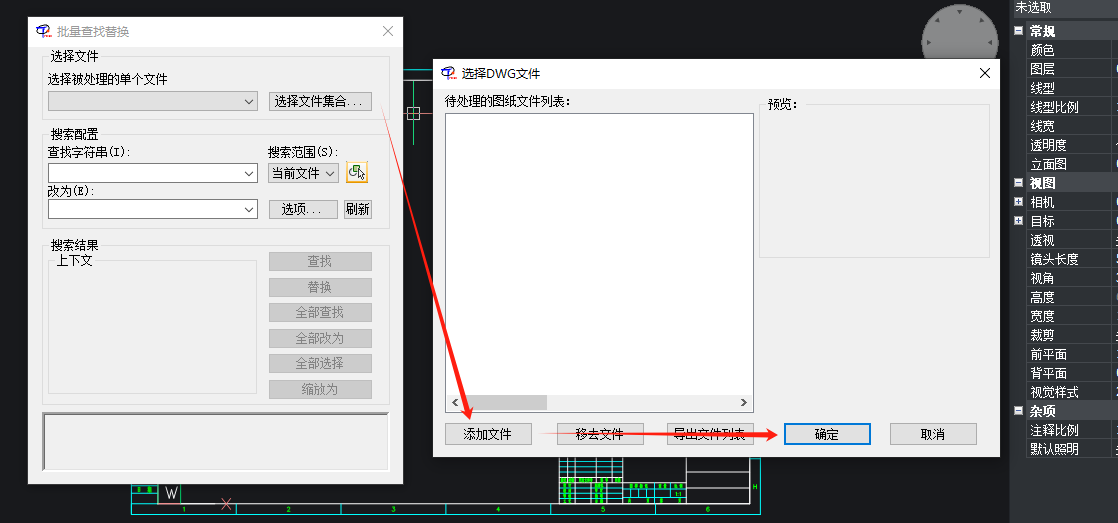

在弹出的【批量查找替换】对话框中，点击【选择文件集合】按钮；

在调出的【选择dwg文件】对话框中点击【添加文件】；

在电脑中选择需要查找替换的CAD图纸文件集合后，点击【确定】按钮即可。

3、设置搜索配置

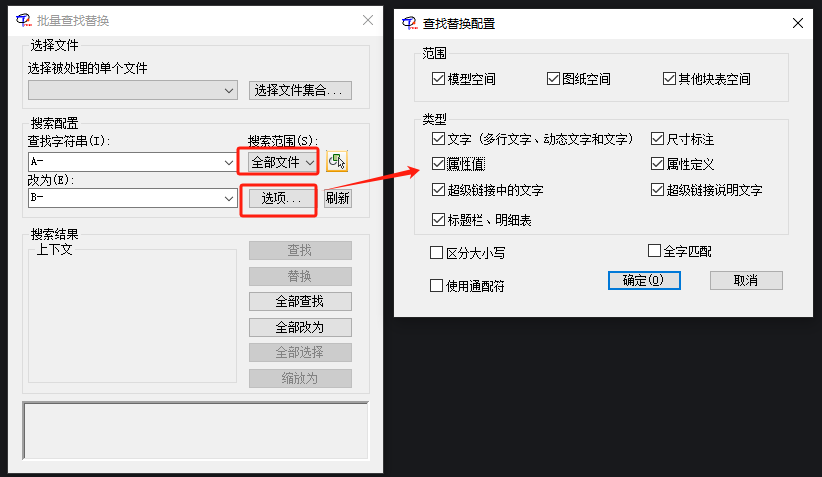

在【搜索配置】组中，我们可以根据实际需求设定搜索范围，也可以在【搜索范围】里选择全部文件，接着输入要查找的字符串和替换的字符串。点击【选项】后，会弹出一个【查找替换配置】对话框，我们可以在其中设置搜索目标类型，以便更准确地找到需要的内容。

4、设置完成后，点击【全部替换】即可完成文字的查找替换。



本篇机械设计教程中给大家分享了THCAD机械设计软件中绘制螺栓的具体操作步骤，你学会了吗？天河CAD机械设计软件集机械绘图、机构设计和数据管理等功能模块于一体，提供符合国家标准和可定制化的行业标准环境，功能非常强大，快来官网下载使用吧！
