天河THCAD 参数化元件

发布时间：

2023-07-20 09:59

点击播放视频：右键->在新窗口中打开链接

天河THCAD 参数化元件(图1)

【温馨提示】：以下压缩文件为分步DWG文件，请解压后使用：

7_Parametric.zip

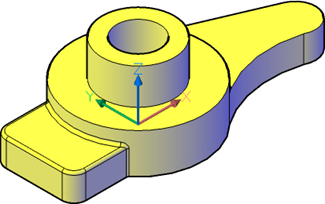

1、打开 support_2.dwg

天河THCAD 参数化元件(图2)

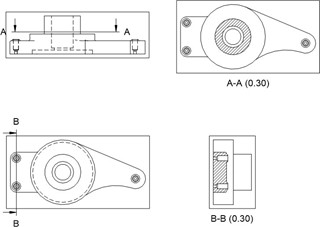

2、切换到布局（layout）查看视图和剖面图

天河THCAD 参数化元件(图3)

3、打开  holeEdge_2.dwg

天河THCAD 参数化元件(图4)

4、查看 BS_SUBTRACT 和 BC_UNITE 图层

天河THCAD 参数化元件(图5)

5、更改 Diameter ? -> ? Depth 1 -> 2 _edgeAngle 45 -> 55

天河THCAD 参数化元件(图6)

6、切换到 Support_2 模型，然后通过插入组件命令(BMINSERT)插入 holeEdge 三次并与相邻圆弧对齐。

天河THCAD 参数化元件(图7)

7、关闭图层BC_SUBTRACT 和 BC_UNITE，检查模型和图纸。

天河THCAD 参数化元件(图8)天河THCAD 参数化元件(图9)

8、在机械浏览器中选择一对刚插入的孔，然后到属性面板将更改属性D =7 -> 7 及Depth= 1->0.8

天河THCAD 参数化元件(图10)     天河THCAD 参数化元件(图11)

9、检查更改的图纸(孔的图形已经更改)

10、打开 dwg 并将其加入到组件面板，通过创建组件命令(BMCREATECOMPONENT)，定义名字为：Rib，类别为DEMO。

天河THCAD 参数化元件(图12)    天河THCAD 参数化元件(图13)   天河THCAD 参数化元件(图14)

11、切换回 support_2 模型，单击Rib 组件进行插入

12、确保开启了动态UCS（热键 F6）

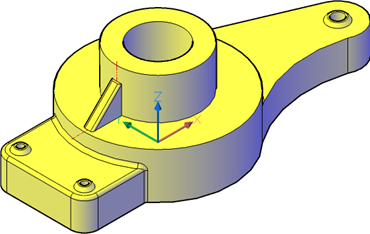

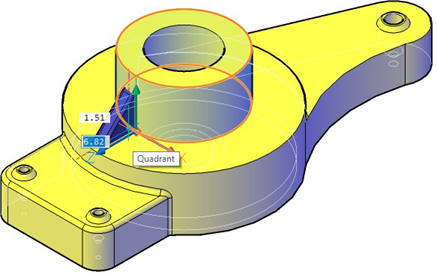

13、将筋板放在圆形边缘的四分之一处

天河THCAD 参数化元件(图15)    天河THCAD 参数化元件(图16)

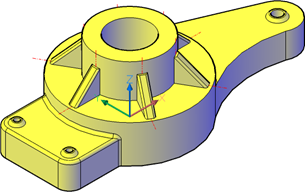

14、在机械浏览器中选择“刚插入的 Rib”，并在中心孔周围创建一个具有 6 个实例的环形数组阵列

（array polar）

天河THCAD 参数化元件(图17)

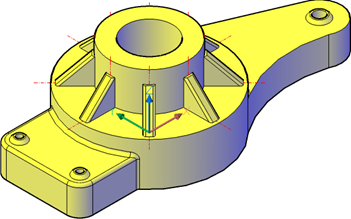

15、在机械浏览器中将数组实例数改为 8

天河THCAD 参数化元件(图18)    天河THCAD 参数化元件(图19)

16、更改 Rib 的参数: Angle -> 55 H -> 43

天河THCAD 参数化元件(图20)

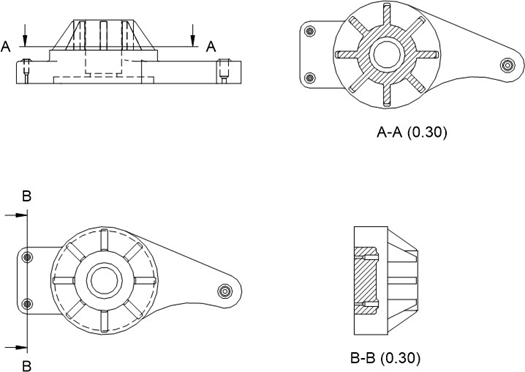

17、检查更新的图纸

 天河THCAD 参数化元件(图21)
