机械CAD设计中如何快速创建孔轴投影？

发布时间：

2024-11-22 00:00

机械CAD设计过程中，展示零件的投影图形是必不可少的。THCAD机械软件提供的孔轴投影功能，可以大大减轻孔、轴类设计的工作量。下面就来介绍一下详细操作↓

机械CAD中创建孔轴投影的步骤：

1、启动THCAD机械软件后，在菜单栏中点击【机械】—【辅助工具】—【创建视图】。如下图所示：

机械CAD设计中如何快速创建孔轴投影？

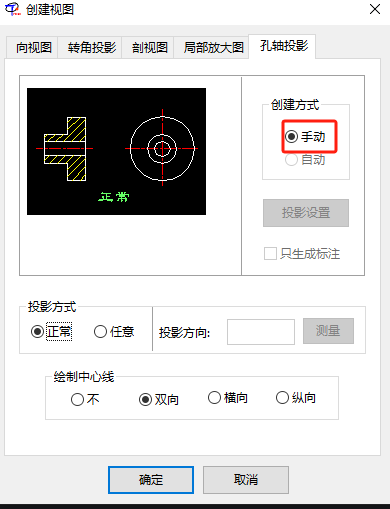

2、执行命令后，会弹出【孔轴投影】对话框，勾选【手动】创建方式，根据实际需求输入其他数据。如下图所示：

机械CAD设计中如何快速创建孔轴投影？

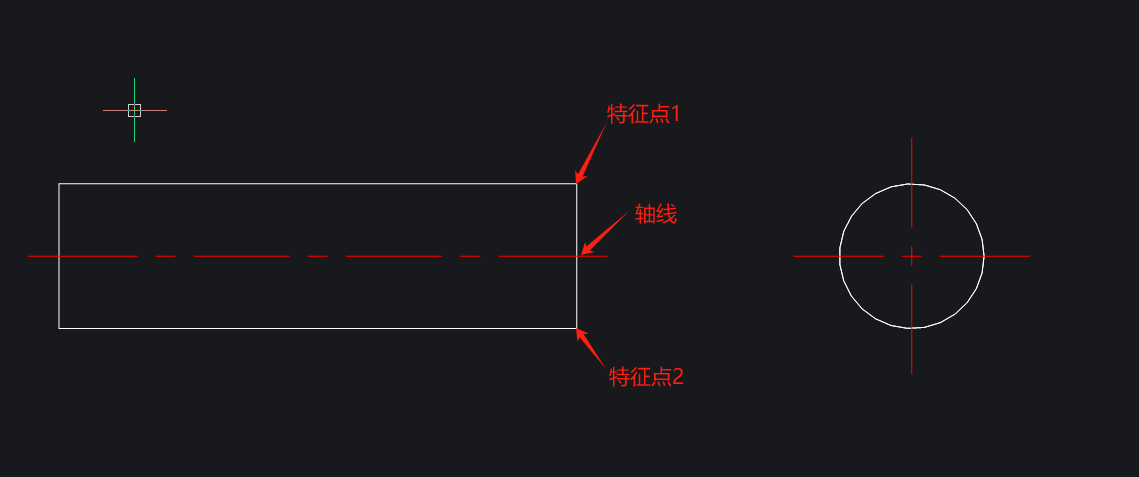

3、设置完成后，点击【确定】按钮，根据命令提示在图纸中选择中心线作为轴线目标，选择轴或孔的轮廓点位置，选择完成后点击回车键，最后指定孔投影的位置，即可完成手动创建孔投影的绘制。如下图所示：

机械CAD设计中如何快速创建孔轴投影？

在THCAD机械软件中通过以上简单的几个步骤便可以完成孔投影的创建，是不是很简单呢？大家在以后的机械CAD设计过程中如果需要创建孔轴投影的话可以参考上述步骤来操作，THCAD机械软件更多的高阶操作功能和详细应用操作，小编会在后续的CAD教程文章中逐一讲解，对此感兴趣的设计师小伙伴们一定要持续关注THCAD软件官网教程专区哦！
