机械设计CAD怎么查找公差？CAD公差查询技巧

发布时间：

2024-11-22 00:00

在进行机械制图设计过程中，如果想要进行知道零件的尺寸公差，可以在天河CAD机械软件上通过调用公差查询命令完成，直接在软件内部实现公差查询，从而节省翻阅手册的时间，大大提高设计效率。本期内容就来讲解一下天河CAD机械软件中如何调用公差查询命令。

机械CAD公差查询步骤：

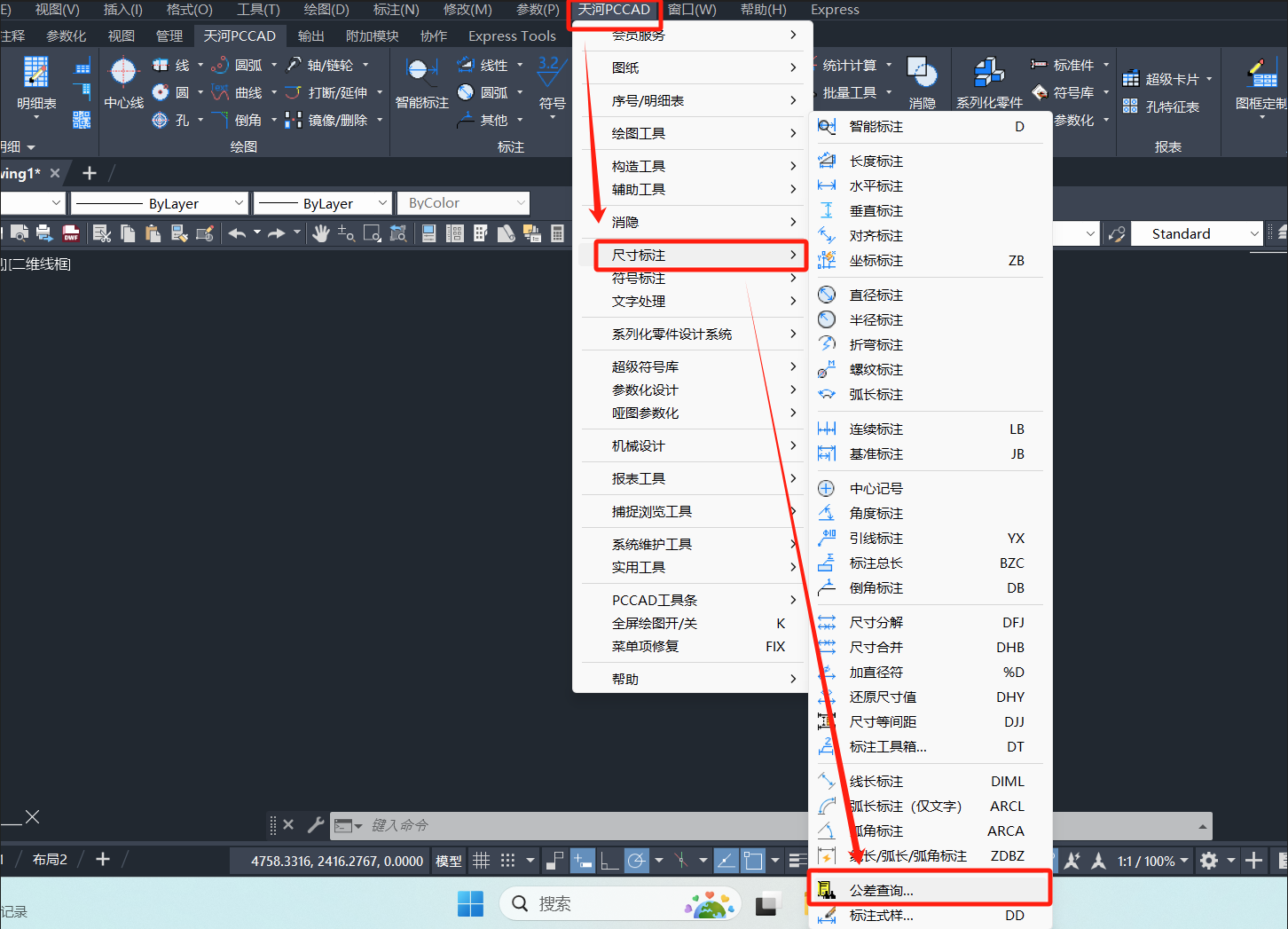

步骤1、在天河CAD机械软件中打开图纸文件后，点击菜单栏中的【机械】/【天河PCCAD】—【尺寸标注】—【公差查询】。如下图所示：

步骤2、执行命令后，会弹出【公差查询】对话框，在基本尺寸值的文本框内输入数值，然后选取欲查询的公差代号，就可得到相应的上偏差和下偏差的数值。如下图所示：

本期CAD机械设计命令讲解完了，你学会了吗，快下载天河THCAD机械二维机械图或PCCAD插件试试吧！
