机械CAD中如何计算实体重量？

发布时间：

2024-11-28 17:09

在天河THCAD机械软件中，如何快速计算图纸中某一实体的重量？是否有内置的功能可以直接进行这种质量计算？本文将介绍天河THCAD中的一个实用功能，它允许用户直接在软件中计算实体的质量，简化了机械设计过程中的重量评估。通过使用这一功能，设计师可以更加精确地控制零件的重量，确保设计满足工程要求。接下来的教程将带你了解这一功能的具体操作步骤。

机械CAD中计算实体重量步骤：

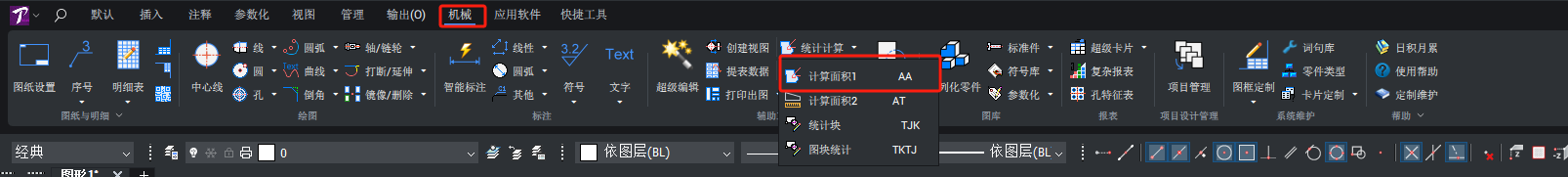

1、用THCAD机械软件中打开图纸文件后，在功能区点击切换至【天河机械】选项卡，在【辅助工具】组中点击【计算面积】按钮。如下图所示：

机械CAD中如何计算实体重量？

2、根据命令行提示在轮廓线内点取一点，执行命令后命令行提示如下图所示：

机械CAD中如何计算实体重量？

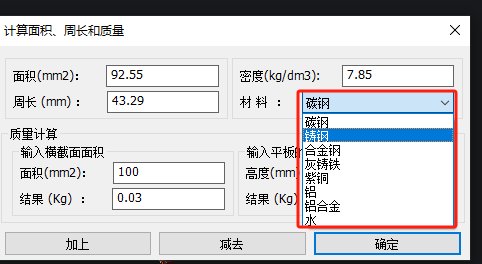

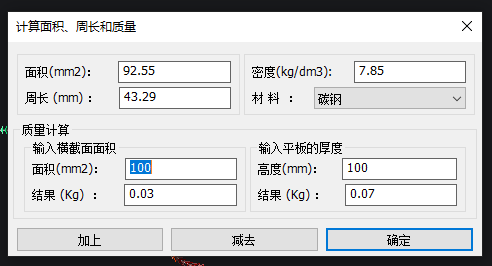

3、在轮廓线内选定一点后点击回车键进行计算，即可弹出【计算面积、周长和质量】对话框，根据自身需求选择实体的材料，如选择碳钢，上方的密度会随材料选择而变化。如下图所示：

机械CAD中如何计算实体重量？

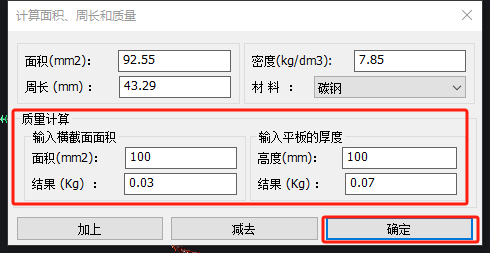

4、根据实际需求在【质量计算】组中，输入横截面面积以及平板的厚度，在结果后的文本框中便会显示对应的质量，最后点击【确定】按钮即可。如下图所示：

机械CAD中如何计算实体重量？

本文小编给大家分享了机械CAD制图过程中计算实体重量的具体操作步骤，是不是很简单呢？THCAD机械软件更多的高阶操作功能和详细应用操作，小编会在后续的课程中逐一讲解。感兴趣的小伙伴们可以持续关注THCAD官网，轻松获取干货教程和安装包。
