机械CAD中如何设计轴类零件？机械CAD设计轴类零件步骤

发布时间：

2024-11-28 17:28

在天河THCAD机械软件中，如何高效地设计轴类零件？是否有特定的工具或功能可以简化这一过程？本文将探讨天河THCAD中设计轴类零件的简便方法，让你能够快速准确地创建各种结构形式的轴，提高设计效率和精度。跟随我们的教程，你将掌握在天河THCAD中设计轴类零件的技巧，使你的设计工作更加流畅。

机械CAD设计轴类零件步骤：

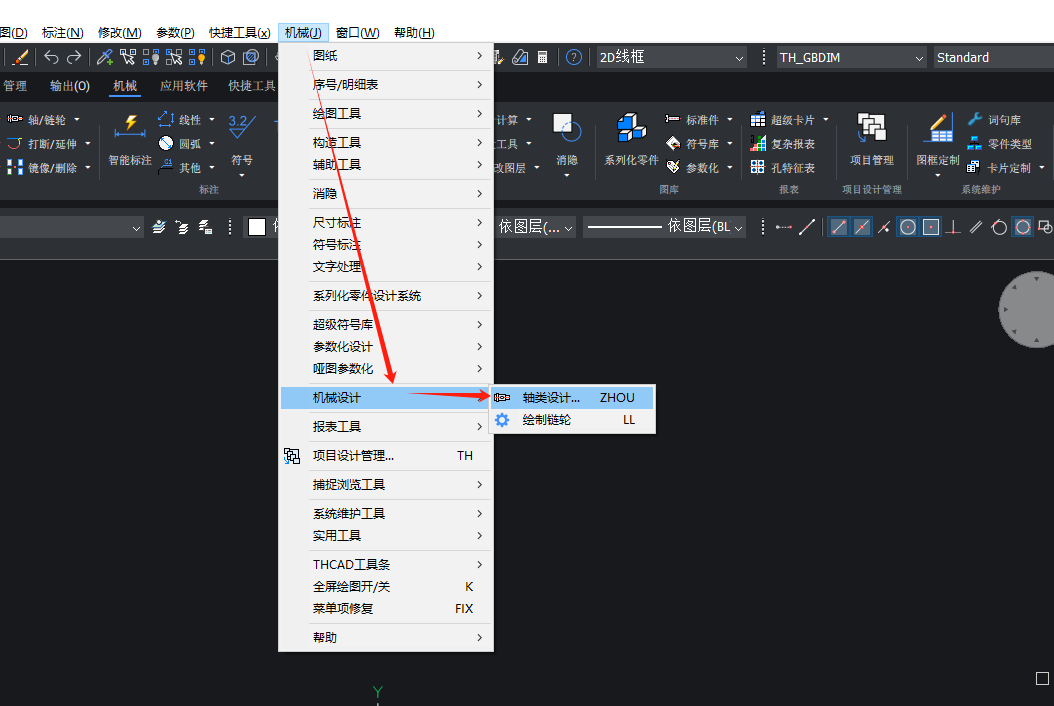

1、启动THCAD机械软件，新建图形文件，在菜单栏中依次点击【天河机械】—【机械设计】—【轴类设计】。如下图所示：

机械CAD设计轴类零件步骤

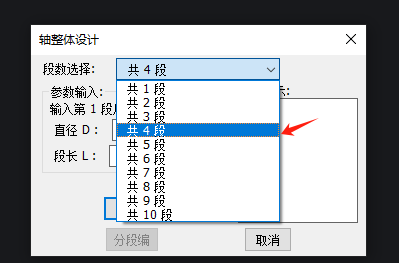

2、执行命令后，会弹出【轴设计】对话框，在其中根据实际需求选择段数，这里我们选择 4段来操作。如下图所示：

机械CAD设计轴类零件步骤

3、然后根据自身实际需求对【数据列表】中的每一段数据进行调整，即依次选中每一段数据，在下方【数据输入】组中修改参数，修改完成后点击【修改】按钮即可。如下图，小编将每一段的调整后，便可以在【预览】框中看到当前轴的预览图。

机械CAD设计轴类零件步骤

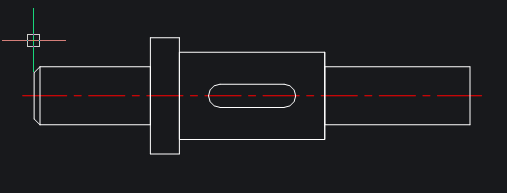

4、全部参数设置完成后，点击【画整轴】，根据命令行提示在绘图区域指定插入点，这样一个简单的轴就设计好了。如下图所示：

机械CAD设计轴类零件步骤

本节机械CAD设计教程小编给大家分享了在THCAD机械软件中设计轴类零件的具体操作步骤，你学会了吗？后续的课程中小编将会给大家分享更多机械CAD实用技巧，对此感兴趣的设计师可以持续关注和THCAD官网教程专区哦！
