机械CAD中如何隐藏/显示序号？CAD隐藏/显示序号技巧

发布时间：

2024-11-28 18:05

在天河THCAD机械软件中，你是否遇到过需要隐藏明细表序号的情况？是否有简单的操作方法来实现这一需求？本文将介绍天河THCAD中隐藏序号的功能，让你在机械CAD制图过程中能够轻松管理明细表信息，提高审核和绘图的效率。通过掌握这一技巧，你将能够更好地控制图纸的细节，确保设计工作的顺利进行。

机械CAD隐藏序号步骤：

在THCAD机械软件中如果只是想要暂时在绘图窗口中隐藏已生成的序号，但这些序号仍然保存在文件中的话，直接调用隐藏序号命令即可。具体操作步骤如下：

1、在THCAD机械软件中打开图纸后，调用隐藏序号命令，调用方式如下：

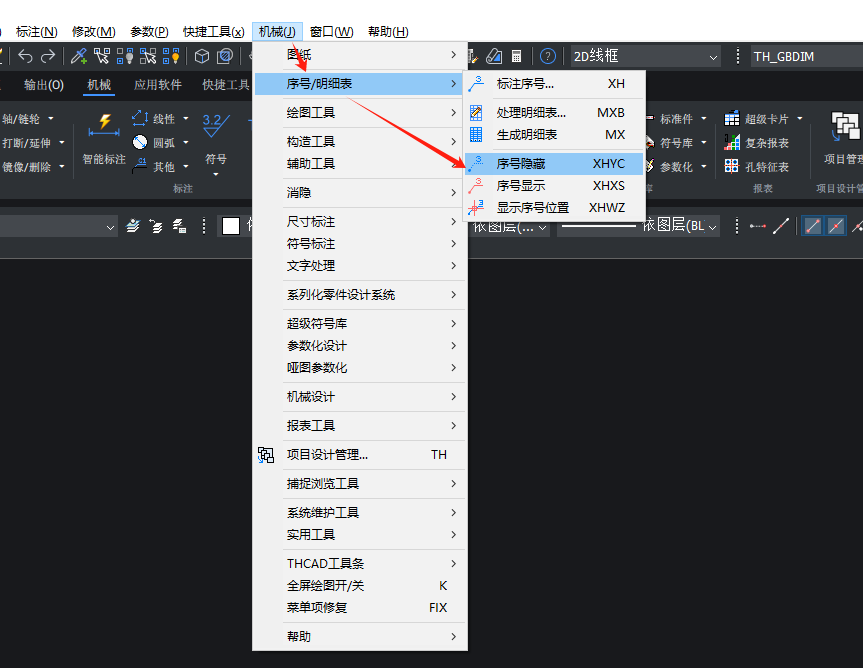

（1）点击菜单栏中的【天河机械】—【序号/明细表】—【隐藏序号】。

机械CAD隐藏序号步骤

（2）直接在命令行输入：XHYC，点击回车键。

2、根据命令提示在图纸中选择需要隐藏的序号即可。

机械CAD显示序号步骤：

在THCAD机械软件中将序号隐藏后，怎么让其显示呢？下面我们再一起来看看显示序号的操作步骤：

在THCAD机械软件中直接调用显示序号命令，即可将隐藏的序号显示到绘图窗口中。显示序号命令调用方式如下：

（1）点击菜单栏中的【机械】—【序号/明细表】—【显示序号】。

（2）在命令行输入： XHXS，点击回车键。

本节机械CAD制图教程小编给大家分享了THCAD机械软件中隐藏/显示序号的详细操作步骤，希望对大家有所帮助哦！
