通过公式直接生成CAD曲线图？CAD公式曲线功能了解一下

发布时间：

2024-12-12 17:20

在机械CAD制图过程中，若希望利用公式直接生成CAD曲线图，可以通过THCAD机械软件中的“公式曲线”功能来实现。该功能能够根据用户输入的曲线参数方程，通过点数拟合或精度拟合的方法生成对应的图形曲线。

机械CAD公式曲线功能使用步骤：

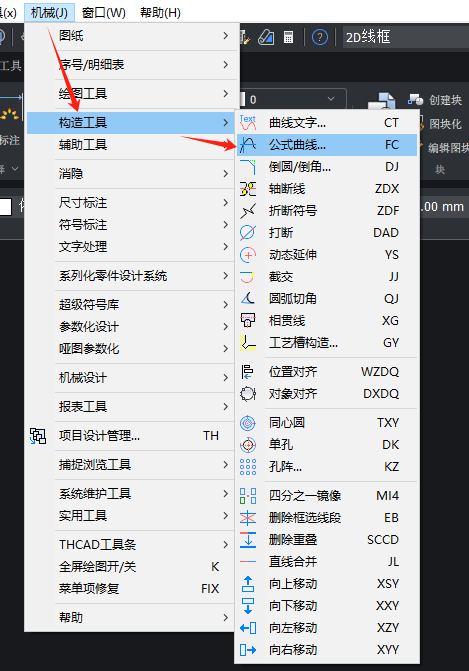

1、在THCAD机械软件中打开图纸后，点击菜单栏中的【机械】—【构造工具】—【公式曲线】。

机械CAD公式曲线功能使用步骤

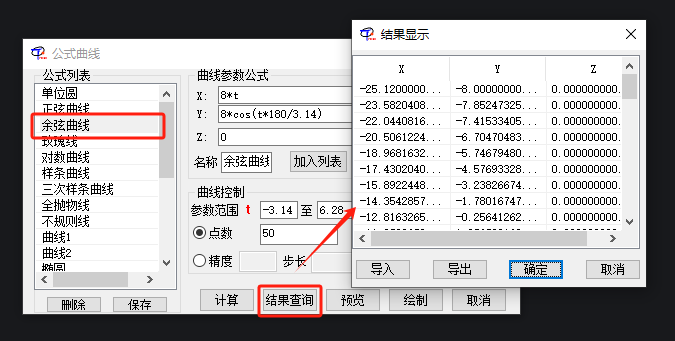

2、在弹出的【公式曲线】对话框中，如果【曲线名称列表】中存在公式曲线，可以从曲线名称列表中选择一个公式曲线，或者直接在【曲线参数公式】组框和【曲线控制】组输入相应的X、Y、Z参数公式，参数的范围，点数后，点击【计算】按钮，再点击【结果查询】即可获得通过计算得到的点值，并在必要时，对点值进行动态修改。如下图所示：

机械CAD公式曲线功能使用步骤

在【结果显示】对话框中，可通过点取【导入】、【导出】按钮，导入外部数据或导出计算结果。

3、点击【预览】按钮可以查看公式曲线的形状，以确定是否得到预期的结果。如下图所示：

机械CAD公式曲线功能使用步骤

每当选择一条曲线，只有点击【计算】后才可以进行曲线预览。

  1. 最后勾选【相对绘制】，点击【绘制】按钮，指定位置即可。

机械CAD公式曲线功能使用步骤

本节机械CAD制图教程小编给大家分享了THCAD机械软件中通过公式直接生成CAD曲线图的方法步骤，希望对大家有所帮助。
