高效制图秘籍！AutoCAD用户转THCAD必学的5大进阶技巧

发布时间：

2025-03-21 16:06

上期我们讲解了THCAD与AutoCAD无缝衔接的5大基础操作，今天继续解锁5个提升设计效率的「隐藏技能」。这些功能在保留AutoCAD操作习惯的同时，更融入了智能化的创新设计，让你体验飞一般的绘图效率！

第六招机械手

CAD命令行输入MANIPULATOR回车，再输入2回车即可开启机械手功能。选择实体时，按下鼠标左键比正常时间稍长，即可轻松进入机械手功能。直到你释放鼠标按钮，它才会显示出来。通过点击机械手功能的各个部分，可以移动、复制、旋转、缩放和镜像选中的实体。甚至可以在操作实体时复制(C)或重复(R)。这也适用于在选择过程中按Ctrl键选择子实体。

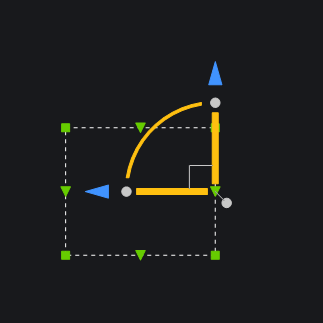

启动机械手功能

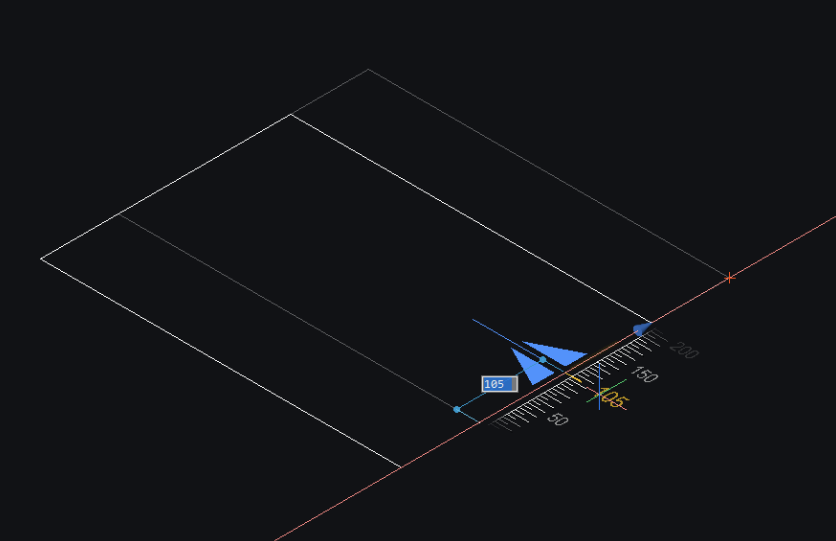

THCAD中使用机械手快速、准确地移动实体

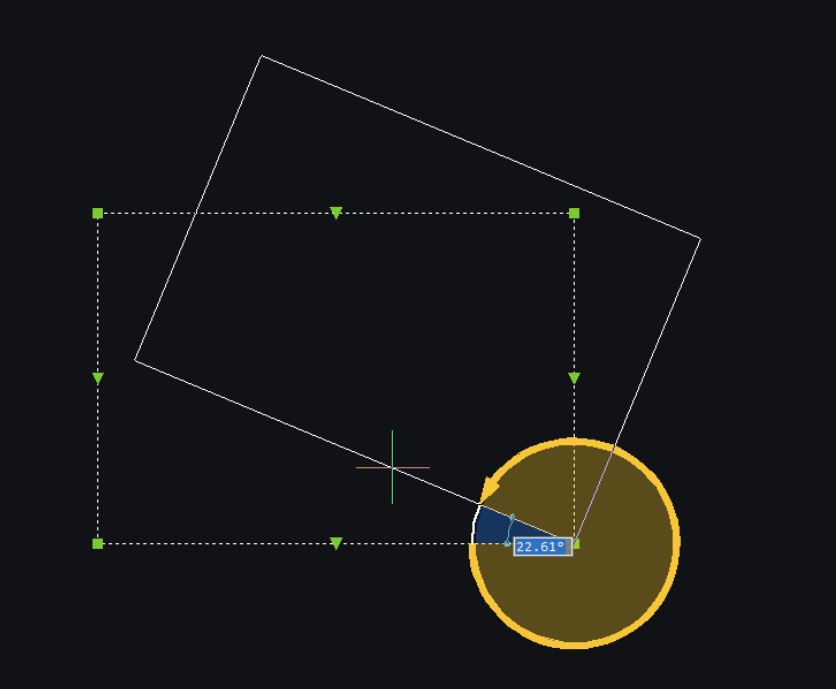

在THCAD中使用机械手快速、准确地旋转实体

第七招布局管理器

除了熟悉的在模型和布局选项卡之间点击切换的方法外，您还可以使用布局管理器。从模型选项卡左边的图标或使用LAYOUTMANAGER命令访问它。在布局管理器中，您可以轻松地添加、删除、排序布局或在布局之间切换。

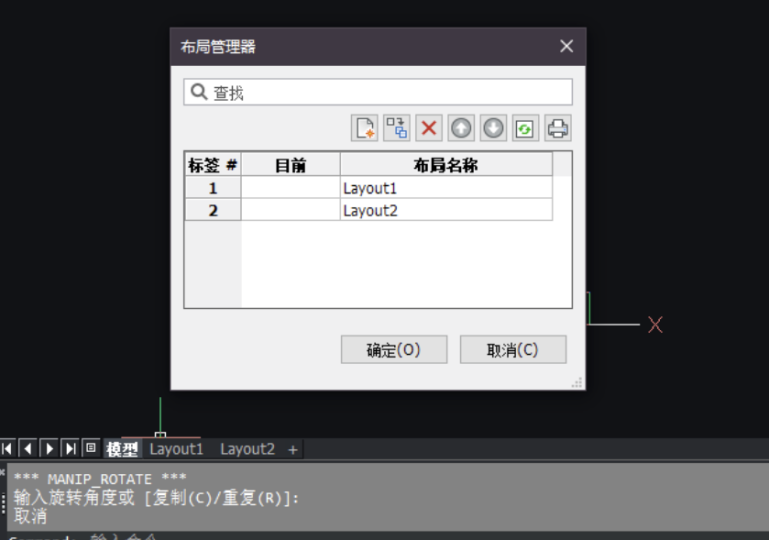

布局管理器

第八招图形资源管理器

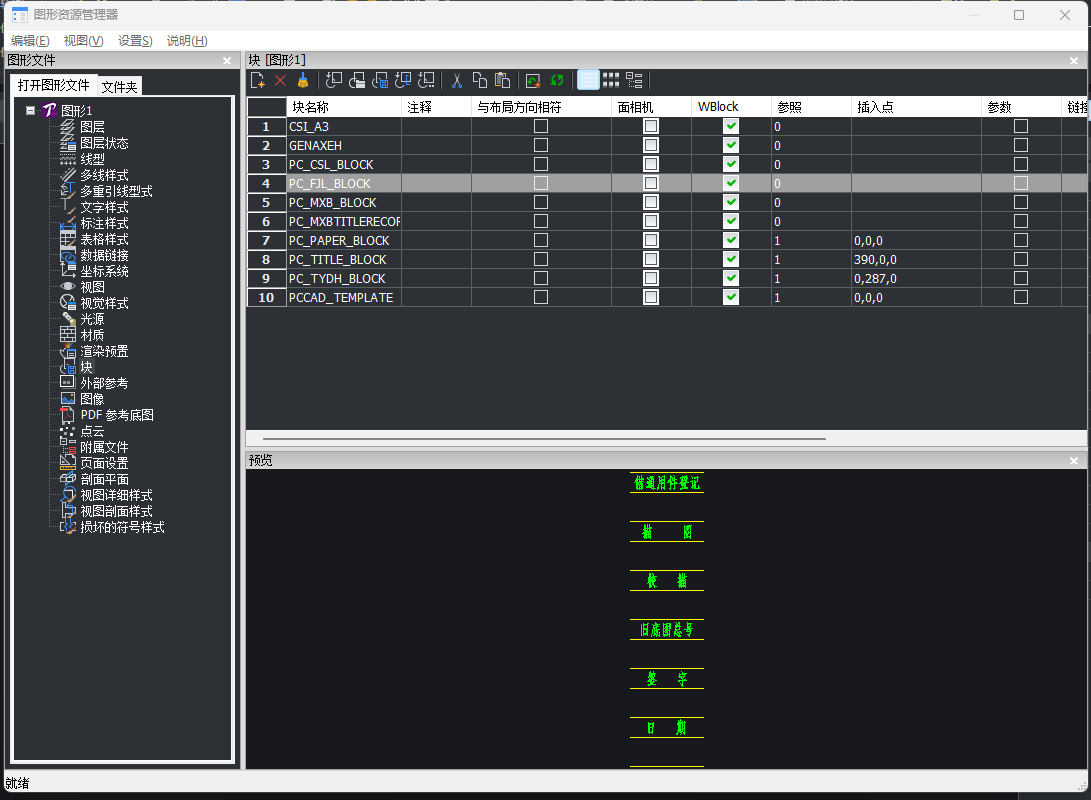

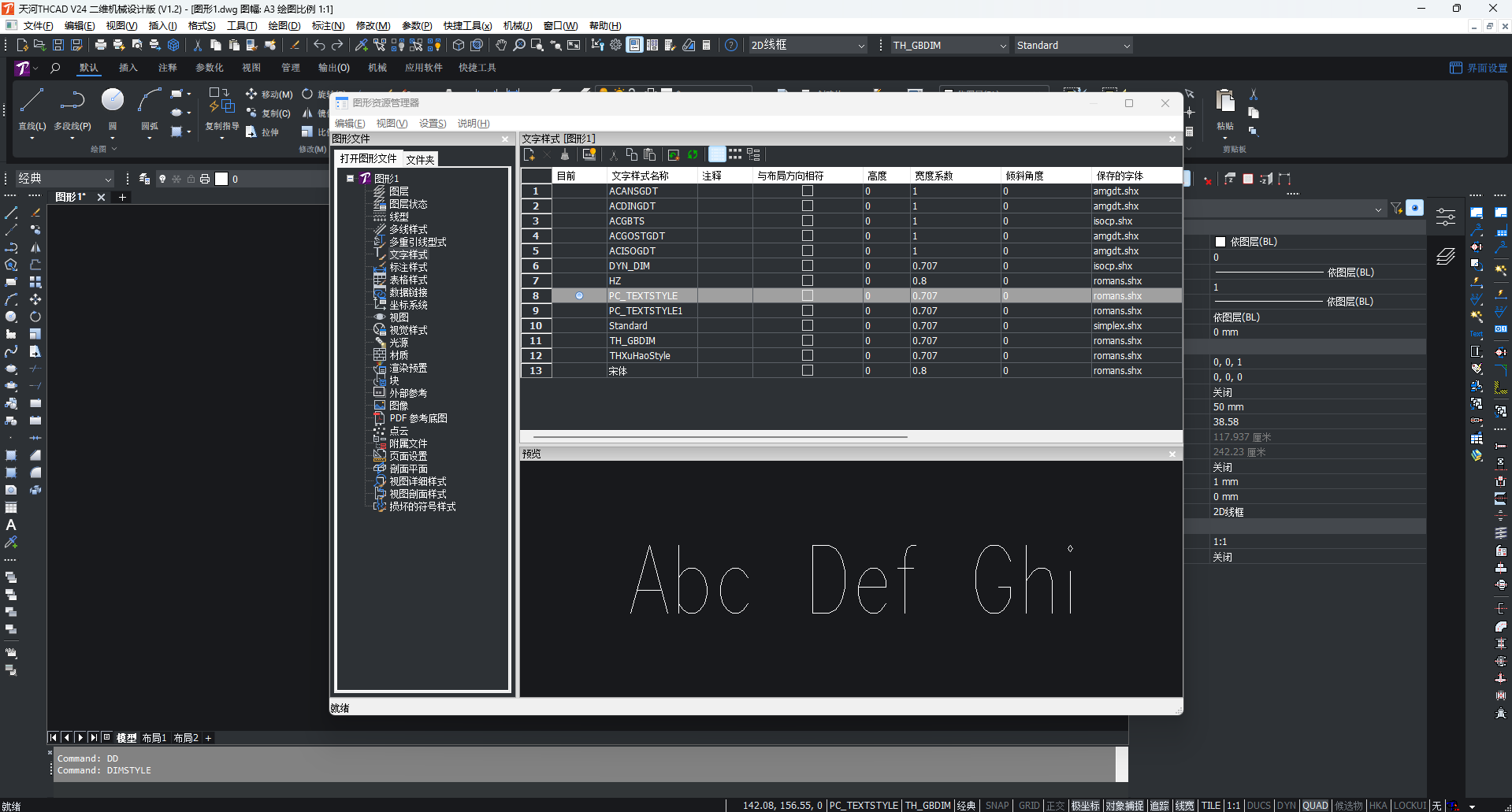

使用图形资源管理器创建和编辑在绘图中定义的样式和其他内容。这包括文字样式、标注样式、表格样式、块等等。使用资源管理器命令访问图形资源管理器，或使用应用程序窗口顶部的工具栏中的图形资源管理器按钮。从左侧的树中选择内容类型。使用简单的命令(如STYLE、DDIM和LINETYPE)会自动打开图形资源管理器，并选择相关的内容类型。
