从AutoCAD转THCAD必学！高效制图进阶——解锁智能设计新姿势

发布时间：

2025-04-14 00:00

上期我们讲解了天河THCAD与AutoCAD无缝衔接的界面设置、文件操作及基础命令。本期将深入THCAD的智能化设计工具，教您如何通过「结构面板」「清屏模式」等高效功能，实现图纸管理的精准化与界面操作的极简体验！无论您是CAD老手还是新手，这些技巧都能助您快速释放国产CAD的隐藏潜力

第十一招贴附面板

您可以在非模态贴附面板中附加和管理外部引用的文件，包括dwg、图像、pdf和点云(XREF命令)。这就像AutoCAD的外部引用管理器一样，贴附面板可以保持打开，而不影响您使用其他命令。

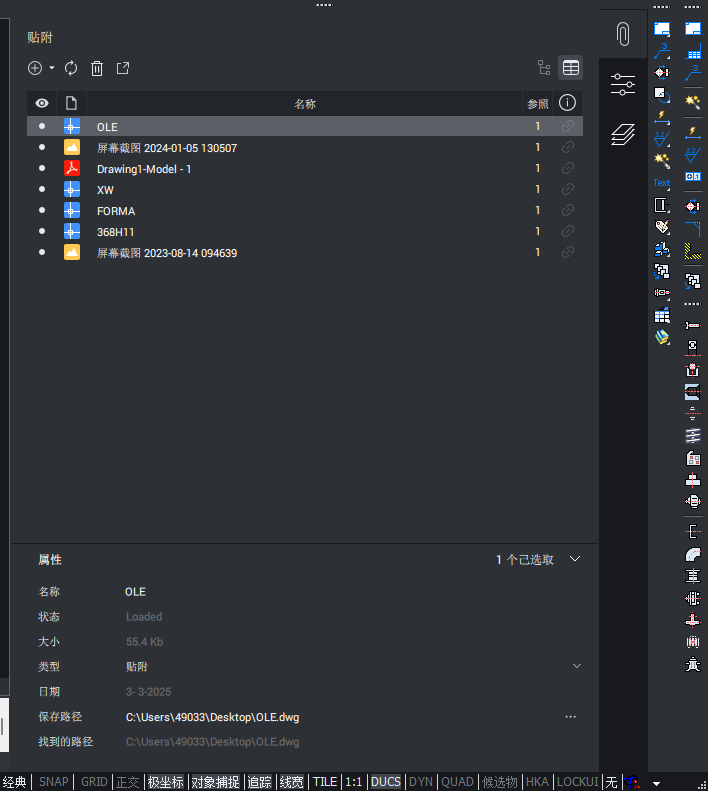

贴附面板

第十二招：结构面板

结构面板提供了构成整个图形的所有实体的结构视图。这种技术提供了一种简单而快速的方式来选择类别或单个实体，然后显示、隐藏、隔离或缩放它们。

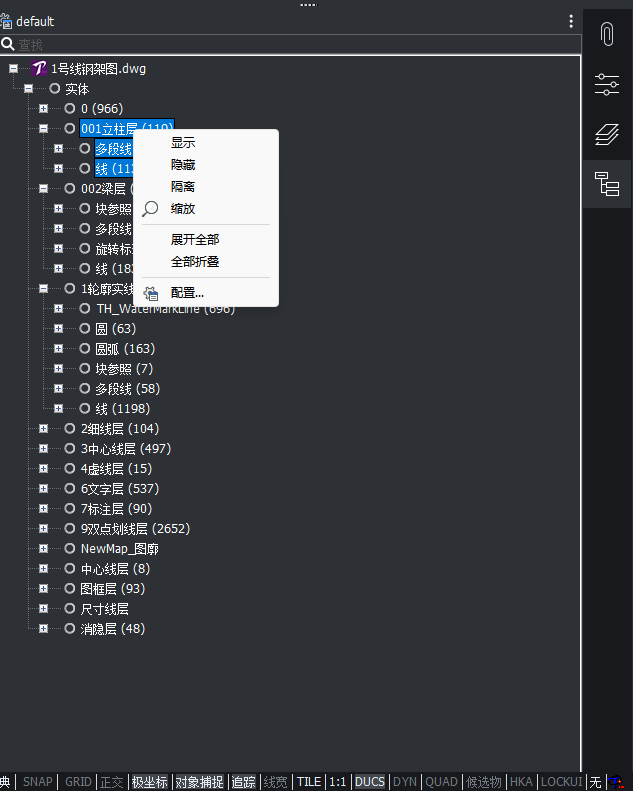

THCAD中的结构面板是可拖动的，能够放置在工作区中的任何位置

第十三招面板和工具栏

您可以通过右键单击功能区、工具栏或面板并简单地选择所需的面板，实现快速打开或关闭任何面板，甚至包括层、贴附和结构。在下面的示例中，命令行、属性和功能区面板都是打开的。通过展开THCAD菜单选项，您可以轻松地打开或关闭任何工具栏。

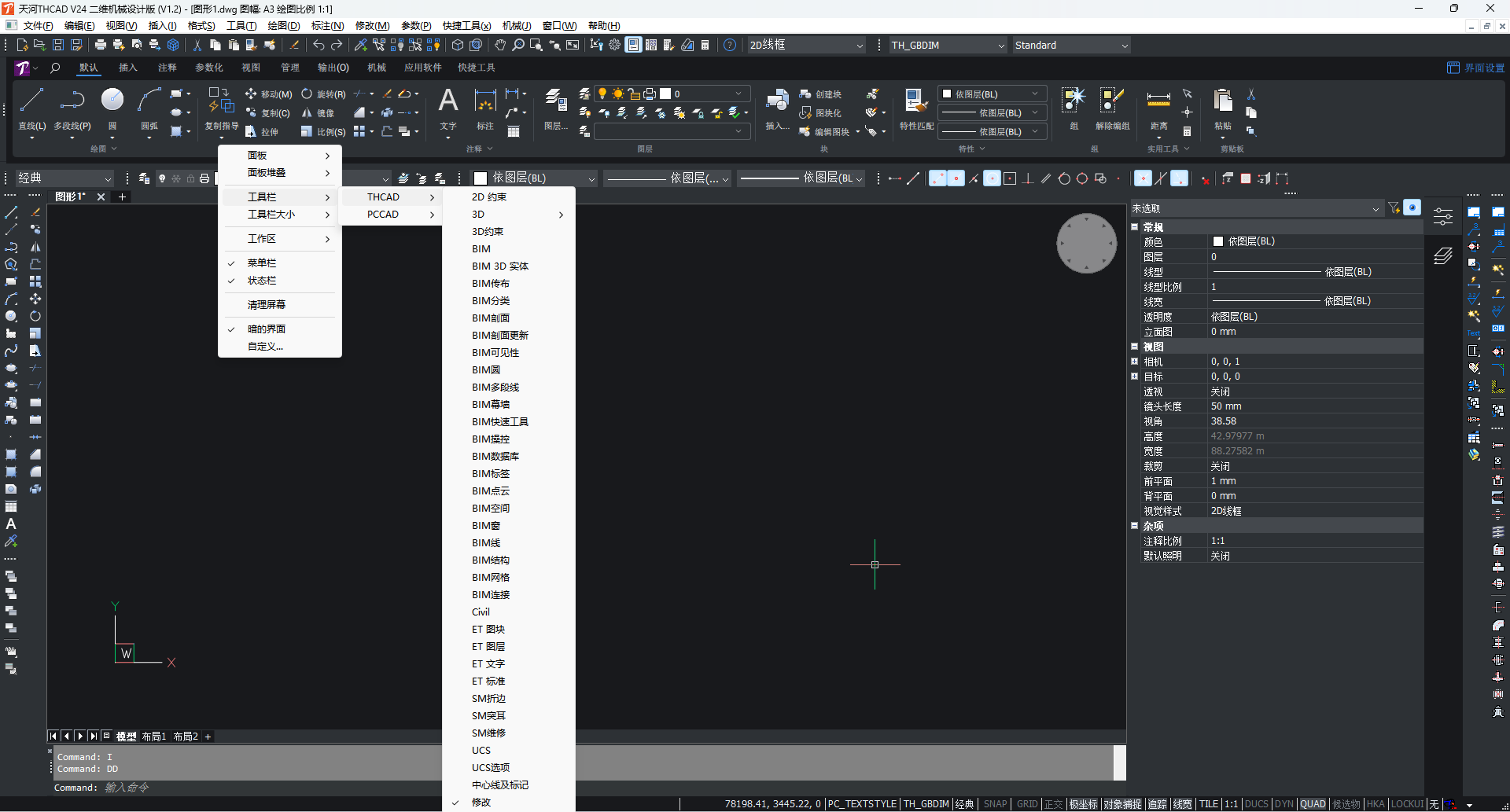

通过右键单击功能区、工具栏或面板来添加和删除工具栏和面板

第十四招清屏

您可以使用位于应用程序窗口顶部工具栏右侧的清屏工具(或者Clean Screen命令)创建一个干净整洁的工作空间。它从屏幕上删除除绘图区域和命令行之外的所有内容。您可以使用CLEANSCREENOFF命令恢复以前的工作区。

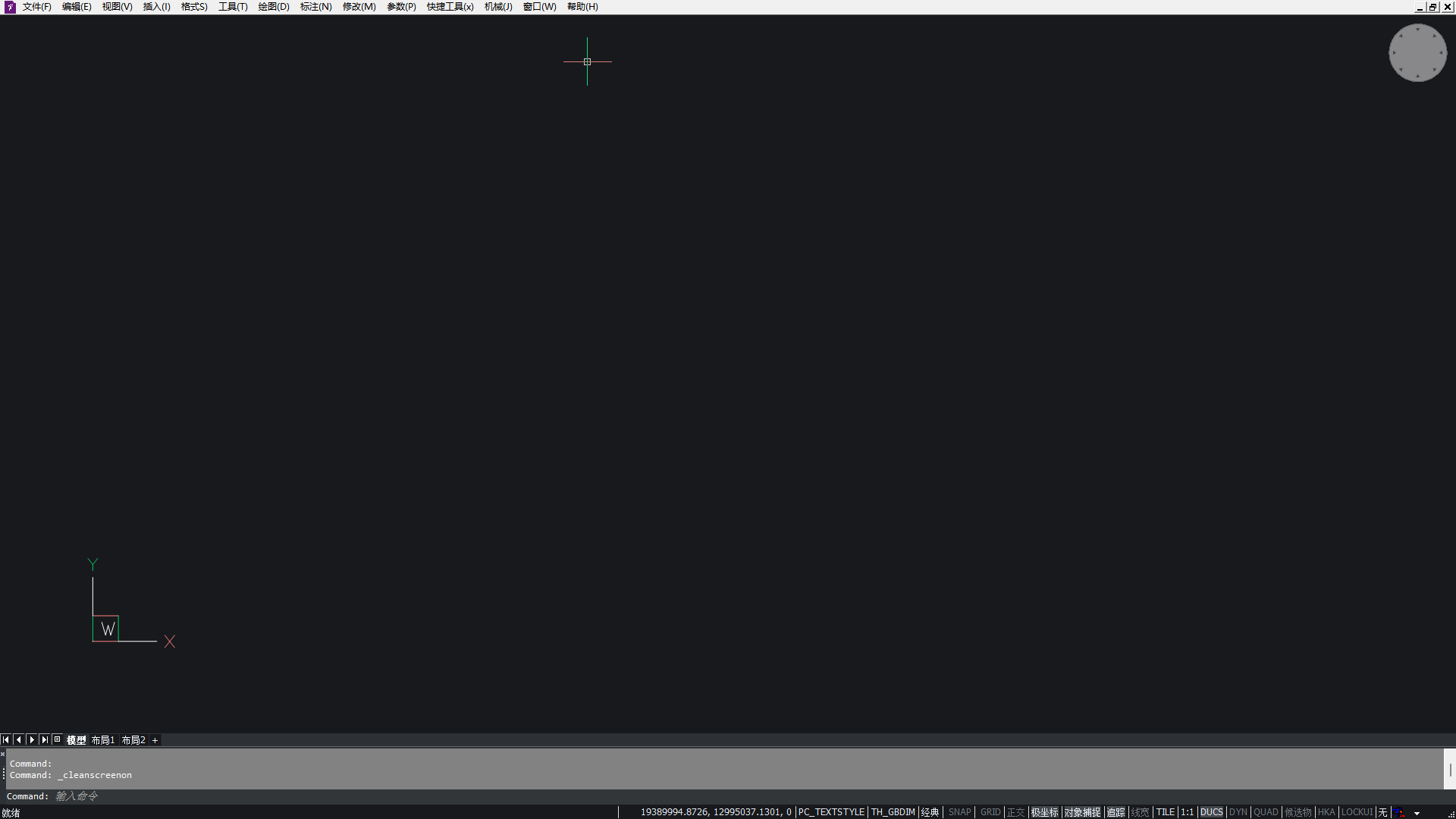

您可以使用Ctrl+0快捷方式使THCAD处于清屏模式

第十五招随意选择适合您的工作空间

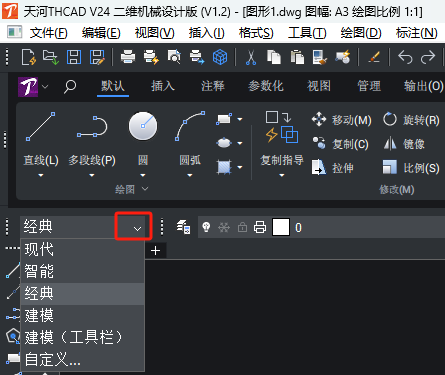

在THCAD中不同的工作空间切换。这可以帮助您决定哪个工作空间适合您。

THCAD可以使用的工作空间

第十六招系统变量

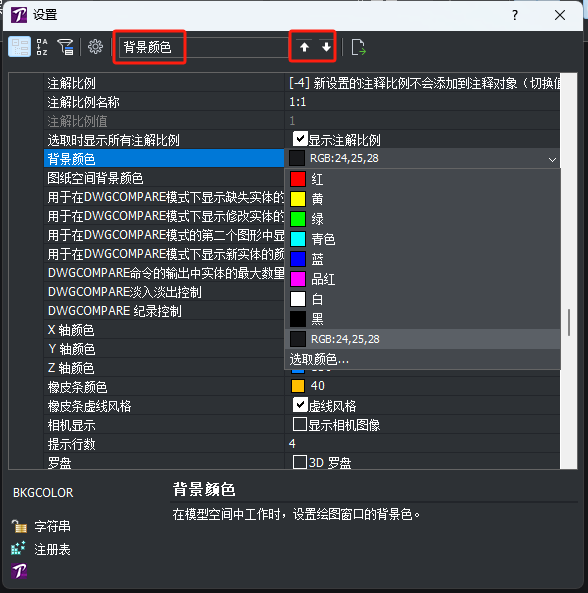

您可以通过输入命令提示符修改系统变量，和AutoCAD一样。或者，使用设置对话框(SE命令)设置THCAD中的900多个变量。您可以通过在树结构中展开类别来访问各种设置。或者，在搜索字段中输入相关文本。例如，输入“背景颜色”来查找显示的背景颜色。如果您输入的文本出现在多个变量中，您可以使用“上一个/下一个”按钮循环搜索所有相关变量，直到找到您想要的那个。
