高效制图终极指南！AutoCAD用户转THCAD必学的最后8招（完结篇）

发布时间：

2025-04-15 00:00

本期将解锁终极技巧，涵盖「自适应栅格捕捉」「复制引导」等智能化工具，助您实现跨格式协作、批量图纸优化等高阶操作。无论您是处理复杂装配体还是超大型DWG文件，这些功能都将成为您摆脱重复劳动、精准控制设计细节的利器。

第十七招快捷特性提示与编辑

使用状态栏上的“候选物”控制方便地打开和关闭快捷提示。当打开时，这些提示将极大地节省时间，您可以快速查看和编辑最基本的实体属性。例如，将光标移到实体上可以查看和修改实体的层和颜色。根据实体的类型，您还可以修改其他属性，如圆的半径或文本的高度。

快捷特性使编辑实体变得容易

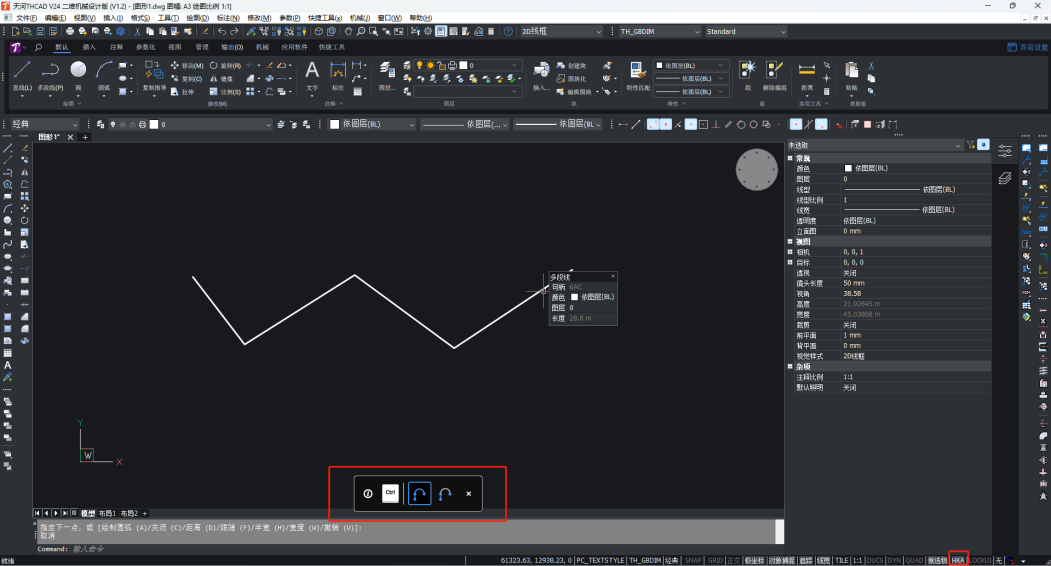

第十八招热键助手

通过状态栏(HKA)切换开关的热键助手为某些类型的实体提供了非常有价值的提示。例如，当启用该功能并将光标移到多段线上时，热键助手会通知您可以按Ctrl键在选择整个多段线或单个线段之间进行切换。

热键助手帮助您在命令模式和选择类型之间进行切换

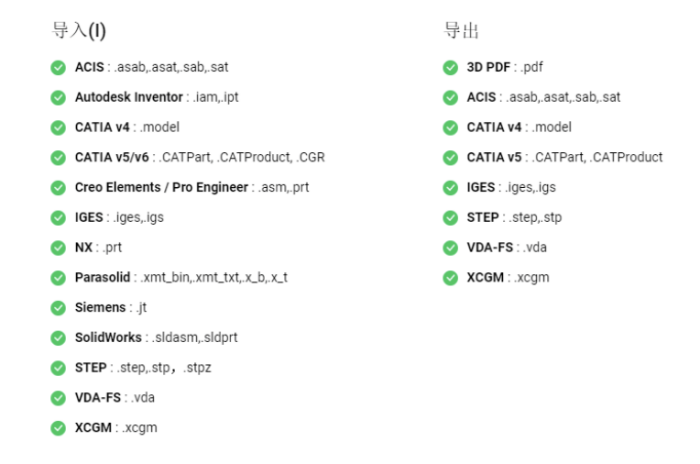

第十九招导入其它CAD格式文件

您可以从常规文件格式中导入几何图形以用作本机THCAD实体。使用“导入”命令导入CAD格式，包括图形交换格式(.dxf)、SketchUp (.skp)、MicroStation (.dgn)和Revit家族文件(.rfa)等等。如果您是为机械/制造业设计领域的，可以考虑将Communicator加到THCAD许可证中。通过Communicator附加组件，您可以从其他主流的三维CAD程序(包括CATIA、Inventor、SolidWorks等)导入模型。并且，模型导入为基本THCAD实体，这样您就可以编辑它们了!

您可以导入各种各样的文件类型。下载Communicator即可使用！

注意：Communicator需要购买单独的授权许可。

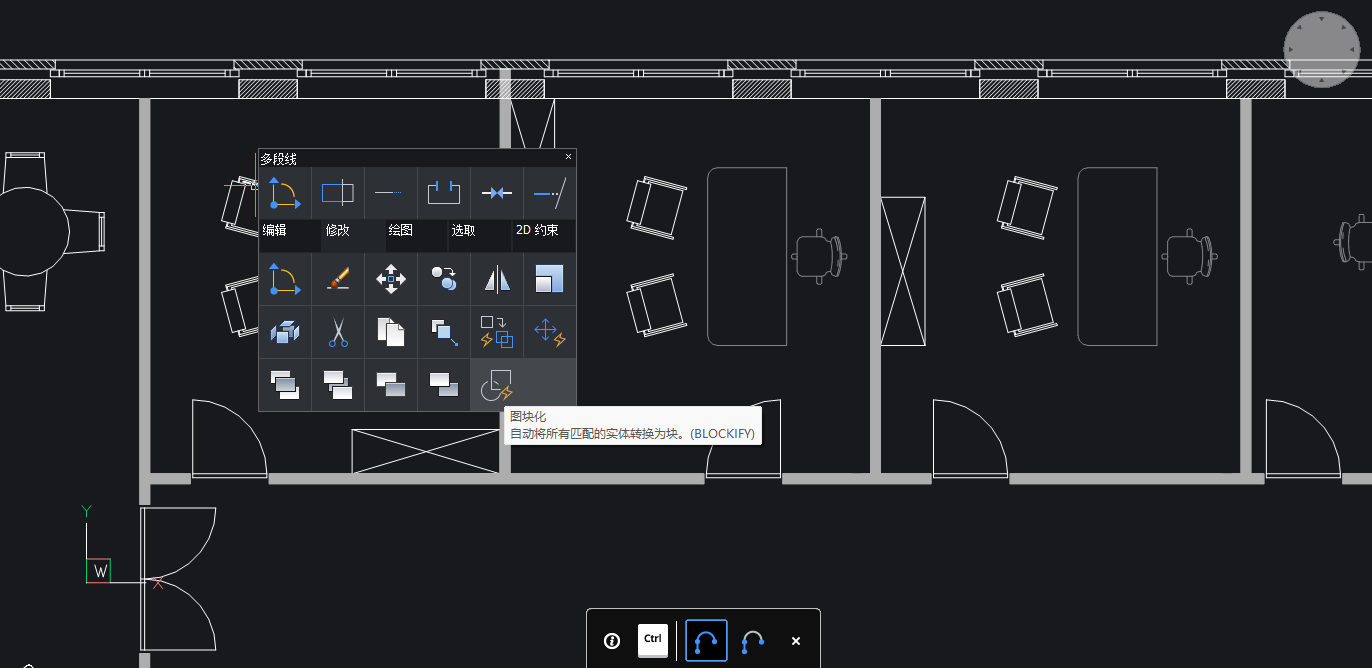

第二十招图块化

图块化是一个强大的工具，可以识别您的意图（扫描图形，寻找重复的几何图形，将其动态转换为块，以加快绘图速度）并帮助您优化2D工程图和3D模型，可以显著加快您的绘图速度，并且快速清理与块类似图形，可以将DWG文件的大小最多减少90％。只需选择一组您想要转换为块的实体并交互一些提示。在几秒钟内，图块化工具将用匹配块定义替换所有匹配几何图形集。

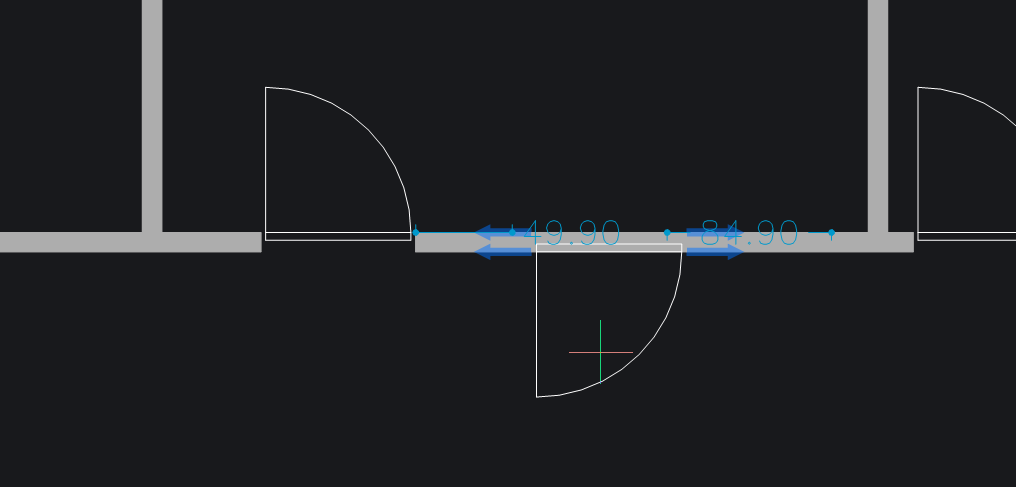

第二十一招最近距离

您可以使用最近距离函数快速找到两个选定实体之间的最短距离。您还可以单击给定的距离来编辑它，移动第二个实体以匹配您输入的距离，同时保持第一个实体的位置。

您可以动态查看和编辑距离最近的两个实体之间的距离

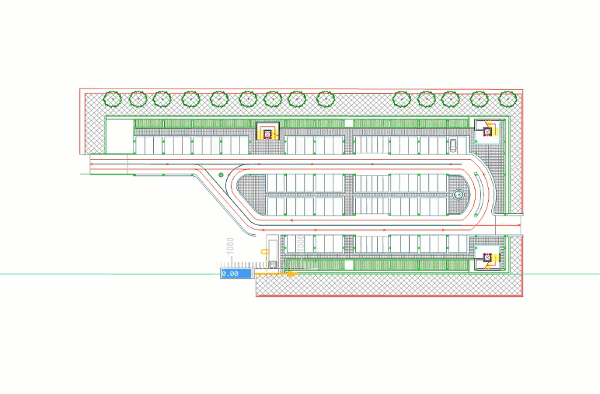

第二十二招自适应栅格捕捉

自适应栅格捕捉允许您精确绘制与较少的输入需要，并将适应取决于您的缩放水平。当编辑或绘制实体时，它会自动添加一个网格单元，该网格将改变其精度，并随着进一步放大对象而增加。动态捕捉网格会发生变化，以反映您的缩放级别。自适应网格捕捉功能使您可以使用精确值创建，编辑，微调和操作实体，而无需输入键盘。捕捉步长大小会根据当前屏幕缩放系数进行调整。

640 (1)

自适应栅格捕捉

第二十三招复制引导功能

使用复制引导工具(复制引导命令)将几何图形从绘图的一个部分复制到另一个部分，使用临时的引导曲线可以自动将几何图形吸附到适当的位置。只需像使用传统的COPY命令那样选择实体。但是，使用复制的时候，完全在选择窗口内的实体会被包含在复制选择集中。穿过选择窗口的实体会被用作引导曲线。当您将选择的实体复制到与引导曲线匹配的几何位置时，实体会自动对齐并替换现有的几何图形。
