天河THCAD 参数化设计

发布时间：

2023-07-20 09:59

点击播放视频：右键->在新窗口中打开链接

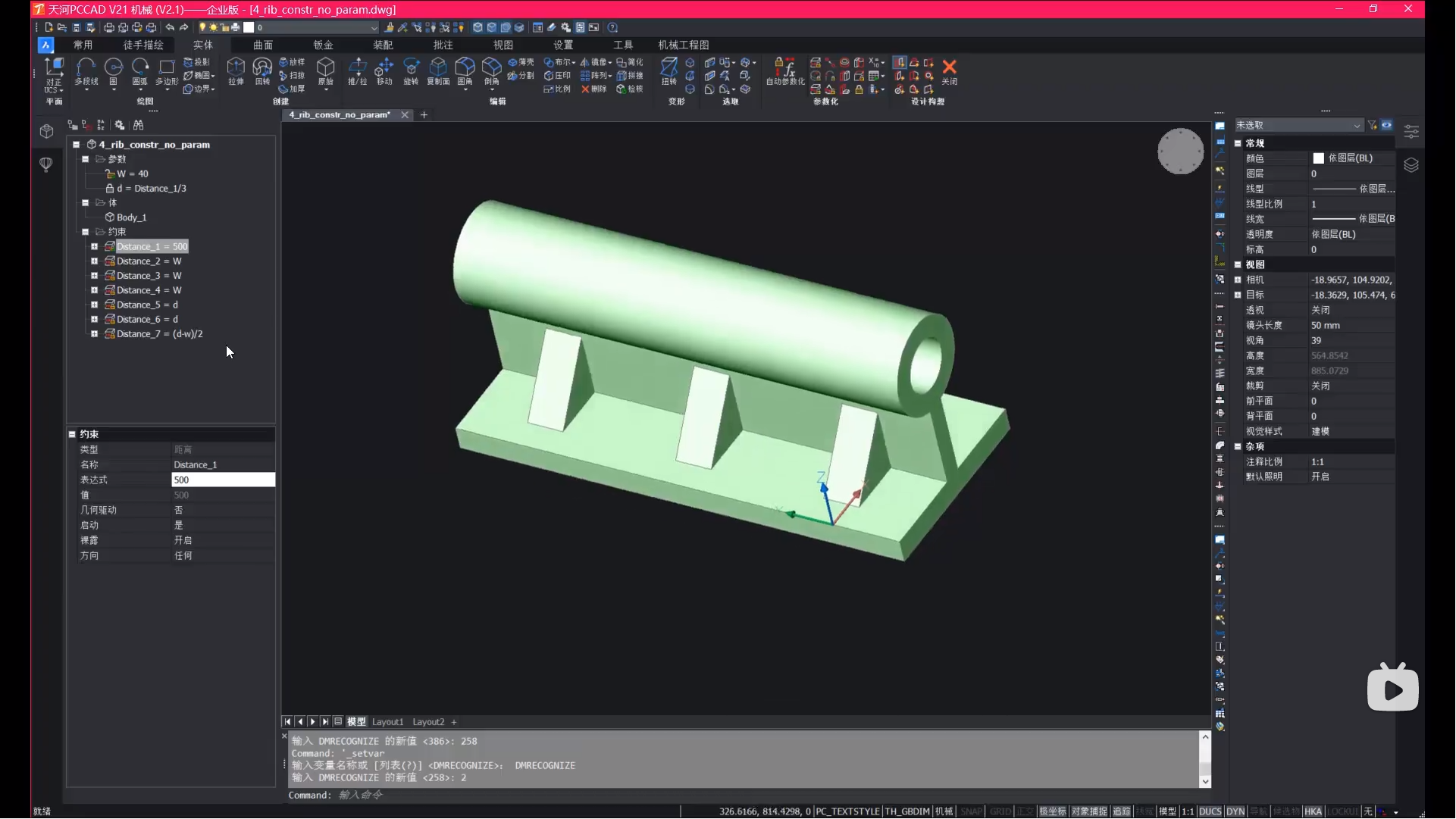

天河THCAD 参数化设计(图1)

【温馨提示】：以下压缩文件为分步DWG文件，请解压后使用：

4_Parametric_ribs.zip

1、打开 rib_constr_no_param.dwg

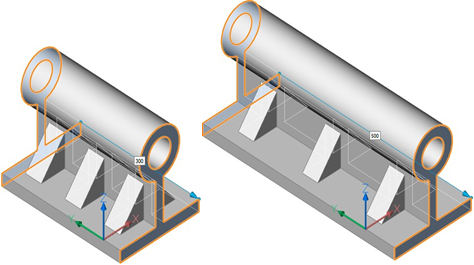

天河THCAD 参数化设计(图2)

2、检查“重合平面”设计构想是否开启（dmrecognize=2）

天河THCAD 参数化设计(图3)

3、任务 1:将每个肋的厚度更改为一个值

4、创建新的参数（机械浏览器根节点右键然后选择“添加新参数”），将名称设置为W，表达式设置为“20”

天河THCAD 参数化设计(图4)

5、将"Distance_2", "Distance_3" 和"Distance_4" 的表达式改为"w"

天河THCAD 参数化设计(图5)

6、"W"的表达式改为"40"（所有筋板模型都相应地进行了修改-检查另一侧的模型）

7、任务 2: 改变零件的总长度，同时保持每个筋板的厚度不变，并保持它们之间的距离相等。

8、创建一个新的参数 d，将表达式设置为"Distance_1/3"

9、将"Distance_5”和"Distance_6" 的表达式设置为"d"

10、将"Distance_7" 表达式设置为"(d-w)/2"

天河THCAD 参数化设计(图6)

11、将"Distance_1" 表达式设置为 500

12、演示结果

 天河THCAD 参数化设计(图7)

 13、在 Distance_1 上单击鼠标右键，然后选择动画检查约束的正确性

天河THCAD 参数化设计(图8)
