CAD参数化建模命令——角度约束

发布时间：

2024-06-21 00:00

角度约束

角度约束是3D参数化中的基础命令，我们通过多个命令的组合可以完成对一个零件的参数化效果，并实现驱动。

半径约束图标如下图，命令为：DMANGLE3D

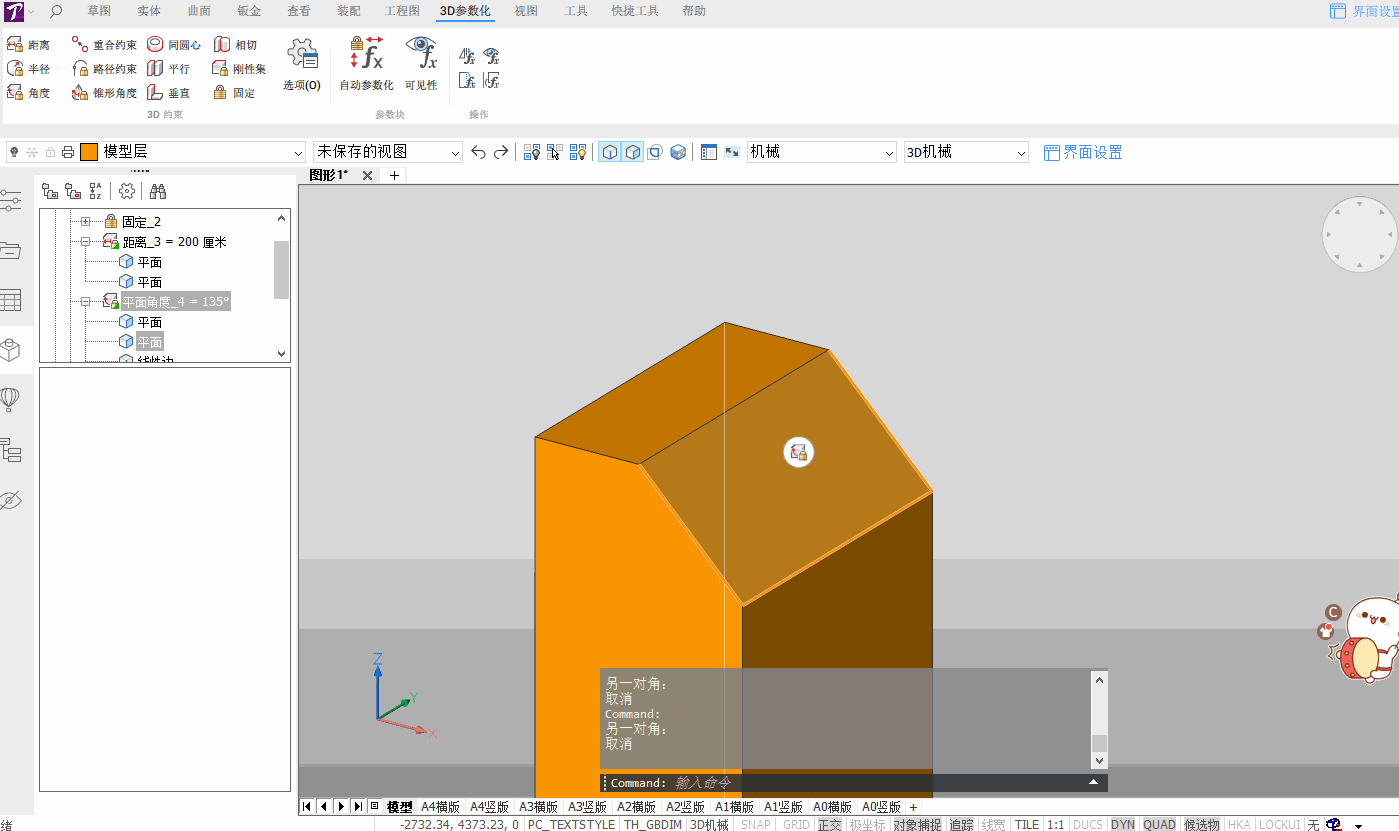

CAD参数化建模命令——角度约束(图1)

使用本命令前应先把需要对驱动有影响的部分先约束好，例如固定好底面或者还有预先约束一个面等，请根据具体情况操作。

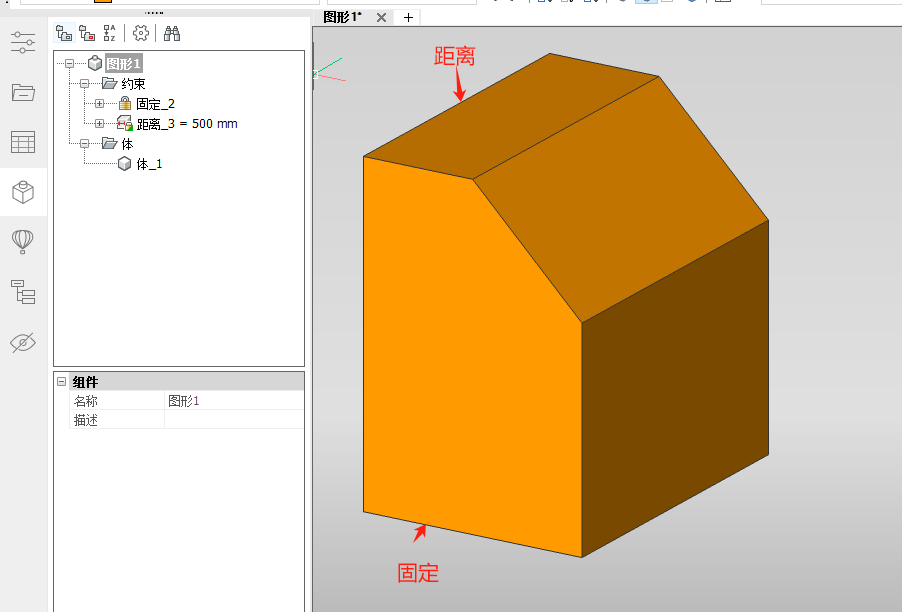

CAD参数化建模命令——角度约束(图2)

点击【角度约束】命令后，会出现如下提示

CAD参数化建模命令——角度约束(图3)

此时就可以选择对象了，选择对象后可以直接右键，也可以输入数值调整。

CAD参数化建模命令——角度约束(图4)

在【机械浏览器】选择约束后，右键动画看一下效果。

CAD参数化建模命令——角度约束(图5)

也可以选择世界 这样可以约束对象与世界坐标系的关系。可以先选择一个面，然后再选择【世界】-【要选择的世界坐标系面】

CAD参数化建模命令——角度约束(图6)

以上为【角度约束】全部内容。
