探秘CAD三维世界：掌握“实体拉伸”魔法，打造你的三维创意帝国！
发布时间：
2024-05-09 00:00
三维建模中“实体拉伸”是使用频率最高的命令之一，THCAD中在拉伸命令下有多种约束选项，同时配合QUAD导航栏，让实体创建更加快速准确，一起来学习如何使用吧。

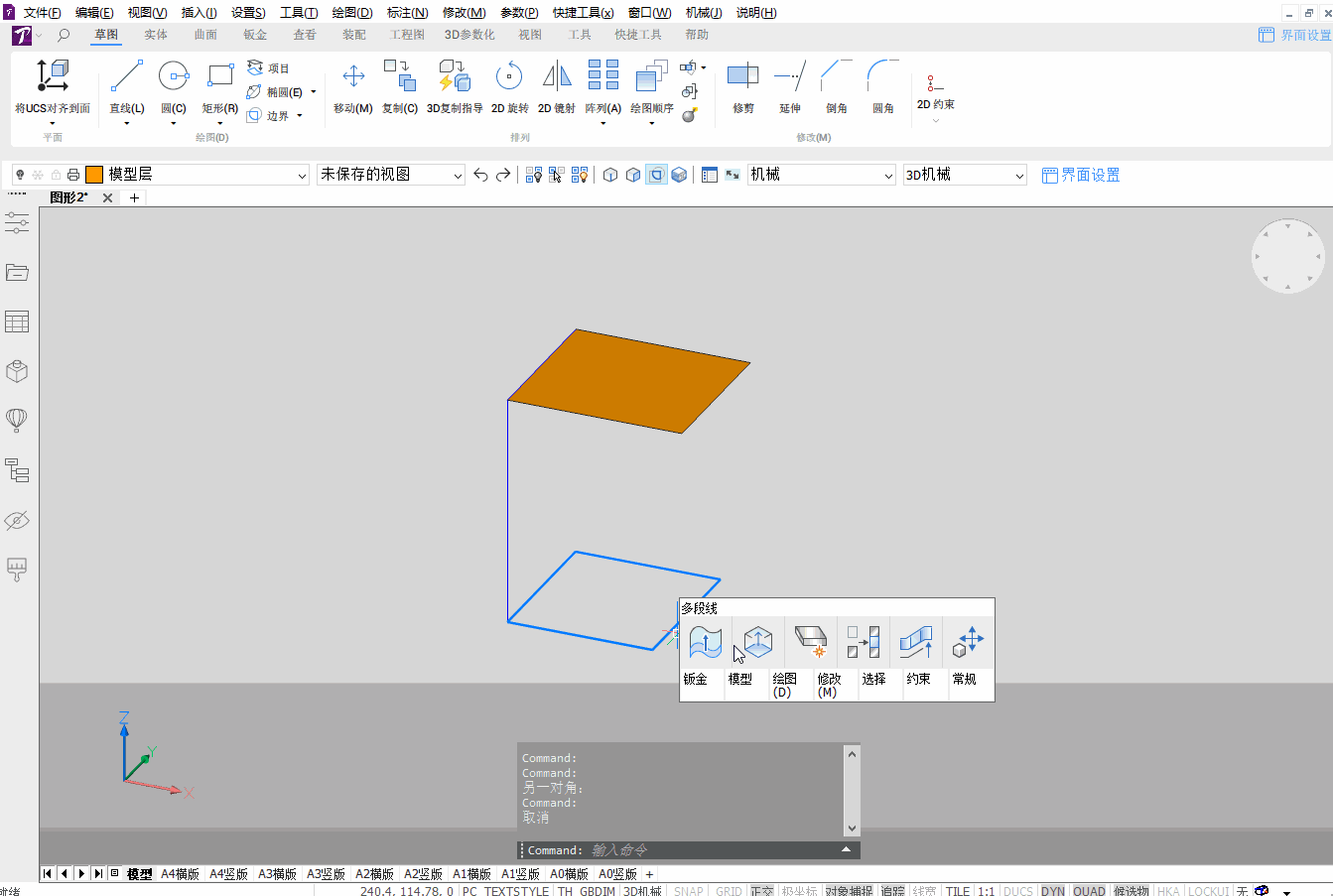

首先，实体拉伸可以拉伸边界，这需要选择《启用边界检测》来实现。
如果遇到复杂且不识别的情况，可以通过join将多条线合成多段线后，对多段线进行拉伸操作（线必须在同一平面内）。

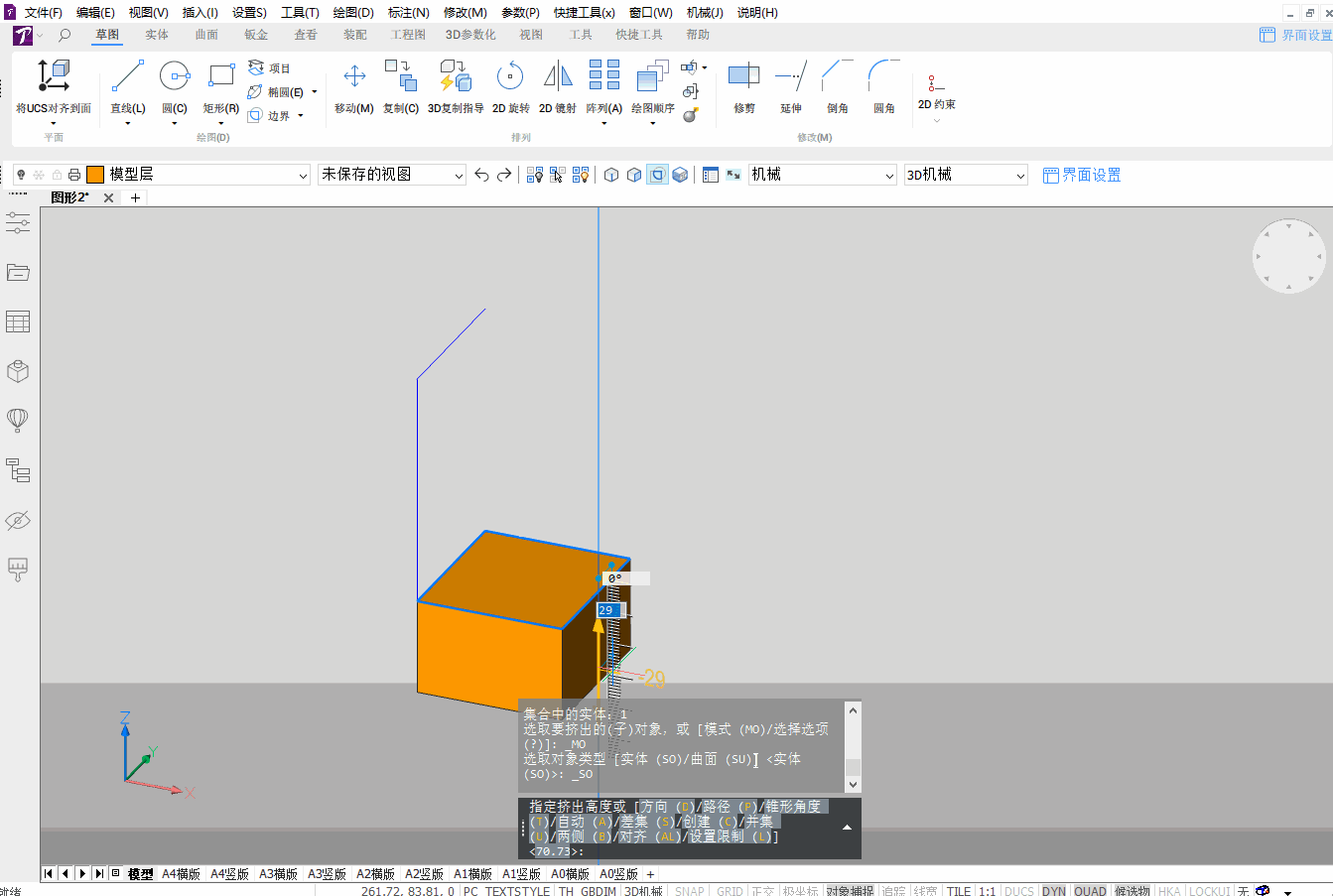

选择封闭实体，并通过quad导航，调用实体拉伸功能，直接输入距离可以直接完成拉伸。
选择【方向】，指定两个点则按两点形成的线段为距离和长度完成拉伸。
选择【路径】后，选择与被拉伸实体有角度关系的实体，可以按该实体的方向和长度拉伸。
选择【锥形角度】可以完成类似拔模的操作，需输入角度，再指定距离。
以下四种是需要根据需要的布尔运算方式进行选择：
【自动】推断您需要进行的布尔运算方式，自动选择并集、差集、创建
【创建】创建一个新的几何体
【并集】与现有实体求和
【差集】与现有实体求差
选择【两侧】，进行对称拉伸。
选择【对齐】，可以选择一个方向，然后输入该方向上的拉伸距离。
当需要拉伸到一个面的时候，可以选择【设置限制】，然后选择要拉伸到的面就可以了。
