天河THCAD 钣金批处理

发布时间：

2023-07-20 09:59

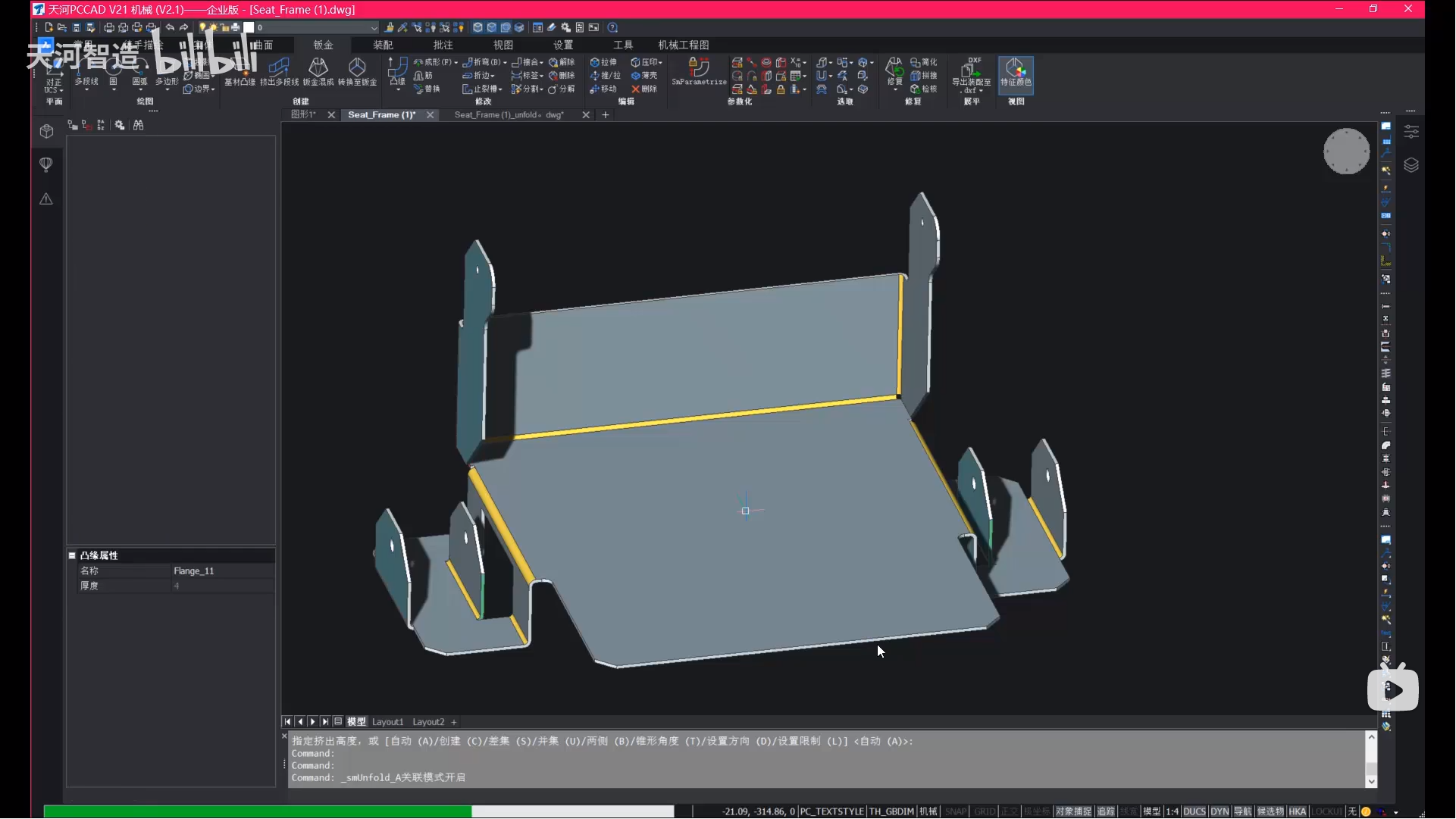

点击播放视频：右键→在新窗口中打开链接


【温馨提示】：以下压缩文件为分步DWG文件，请解压后使用：

13_Sheet_Metal_associative_unfold.zip



1、创建新的图纸: 文件-> 新建(QNEW)

2、到 Ribbon-> 常用-> 文件，调用导入 (IMPORT) 命令

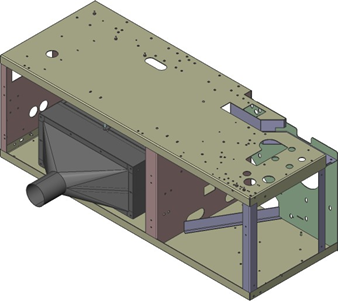

3、导入再生器模型 assembly.stp

4、step 文件中包含的产品结构已导入

5、保存文档

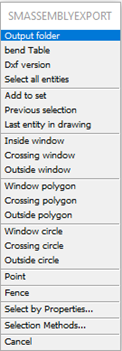

6、到 Ribbon-> 钣金->展平，调用导出命令将装配体导出到.dxf (SMASSEMBLYEXPORT)

7、指定输出文件夹并开始执行，大约需要 2 分钟。

8、到输出文件夹并查看相关内容：按厚度排序的所有文件、警告和错误文件夹也会创建。

9、打开 HTML 报告查看命令执行的结果，建议使用 Internet Explorer。

10、向下滚动找到 Guide2 组件

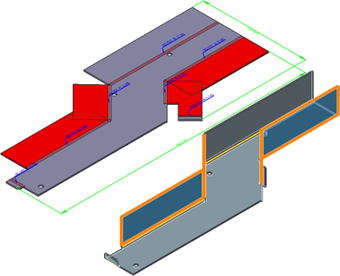

11、从报告单击 Open dwg as a copy

12、尝试转化并展开 guide 模型

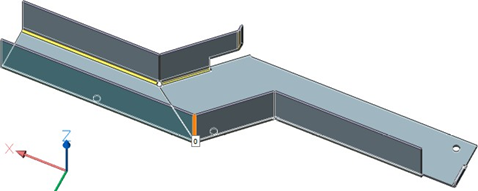

13、红色表示自相交

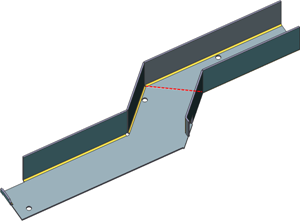

14、在实体上绘制一条线用于分割实体

15、调用分割命令(SMSPLIT)，选择面及刚创建的线

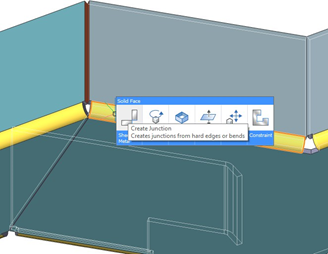

16、通过创建凸缘命令连接高亮显示的边(SMJUNCTIONCREATE) ，将接合切换为折弯

17、将邻近的折弯转换为接合

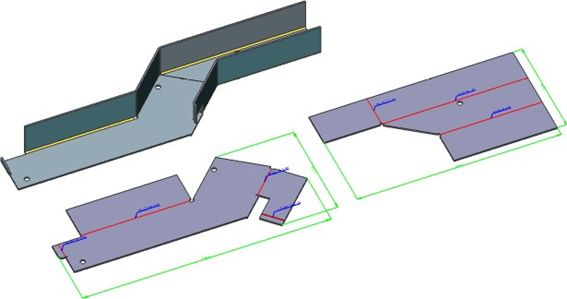

18、展开(SMUNFOLD) 两部分实体
