CAD孔轴投影绘制法兰左视图

发布时间：

2024-06-26 00:00

机械图纸设计往往需要多视图展示，但像孔、轴类对称规整的零件，手动绘制多视图会既费时还可能出错，这时使用孔轴投影命令就能轻松搞定多视图绘制。

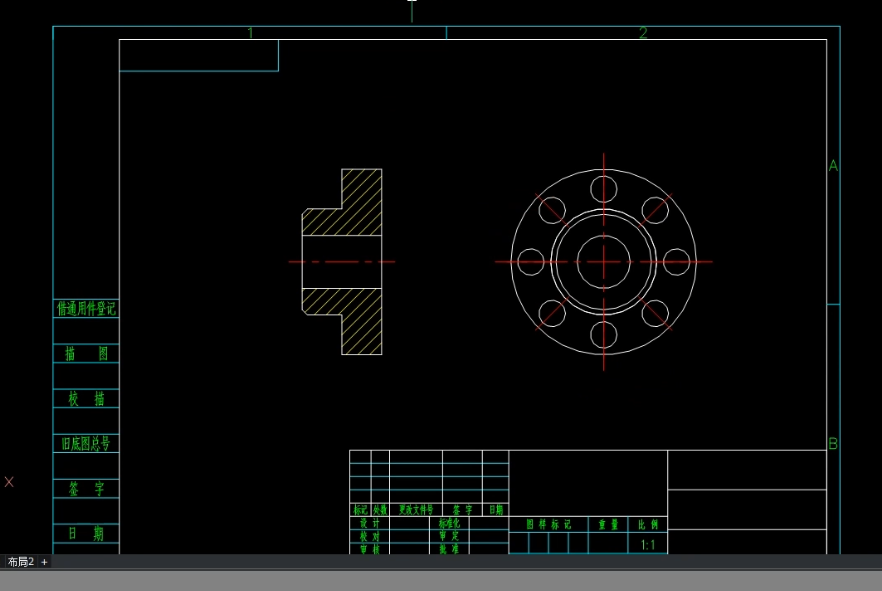

以下图法兰为例，首先如图我们已经画好了主视图，需要绘制左视图。

CAD孔轴投影绘制法兰左视图(图1)

快捷键CJ调出命令，选择孔轴投影，点击确认。

CAD孔轴投影绘制法兰左视图(图2)

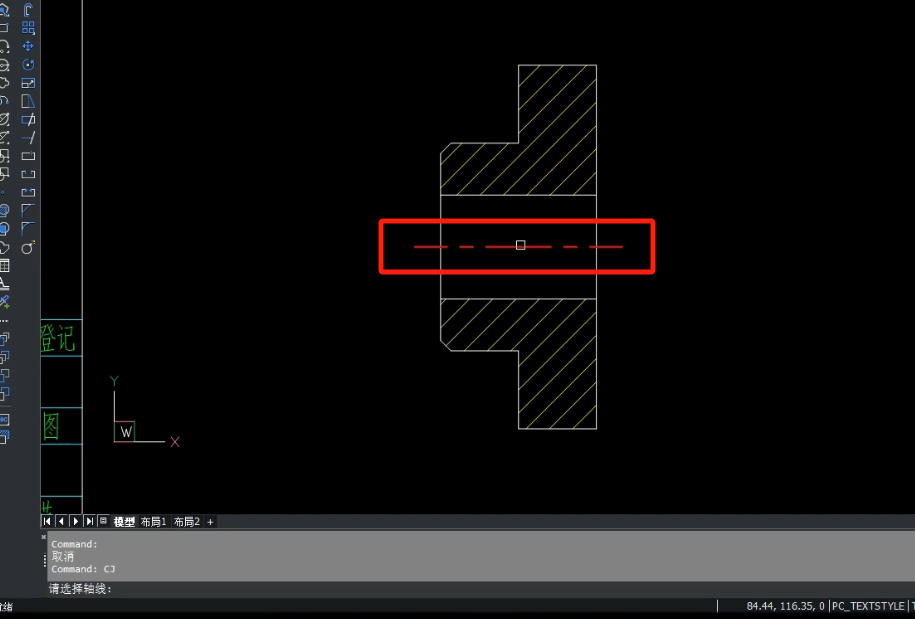

这时命令会提示你选择轴线，点击主视图中间的轴线。

CAD孔轴投影绘制法兰左视图(图3)

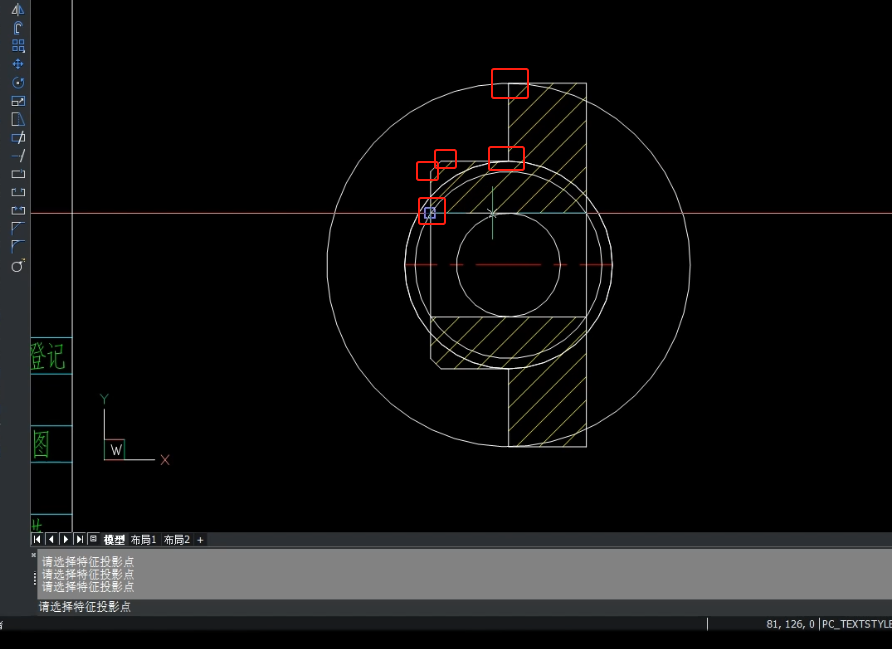

接着命令提示我们选择特征投影点，依次点击需要生成的投影点，同时它会绘制相应的圆。

CAD孔轴投影绘制法兰左视图(图4)

投影点选择完后Enter键确认，命令栏会提示选择投影中心，此时已经画好的圆会随鼠标移动，将鼠标移动到合适位置，点击鼠标左键，或者输入指定距离Enter键确认，左视图就完成了。

CAD孔轴投影绘制法兰左视图(图5)

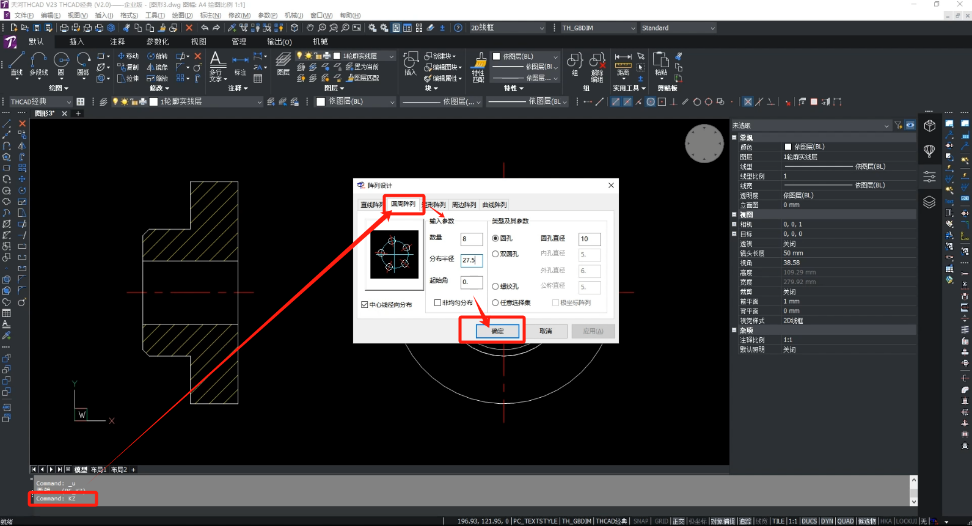

接着快捷键输入KC，调出阵列设计命令，在圆周阵列下填写对应参数，确认。

CAD孔轴投影绘制法兰左视图(图6)

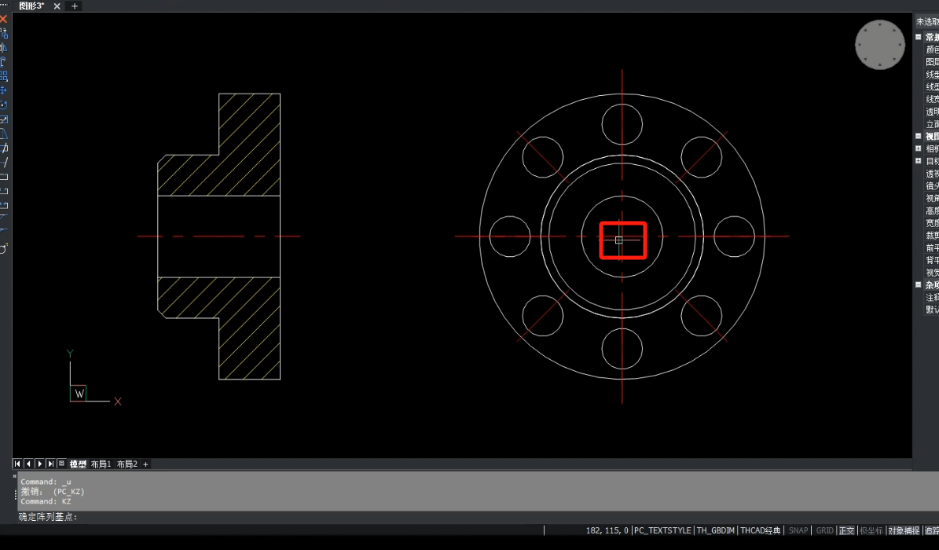

此时命令提示我们选择阵列基点，点击圆心基点，孔阵自动生成。

CAD孔轴投影绘制法兰左视图(图7)

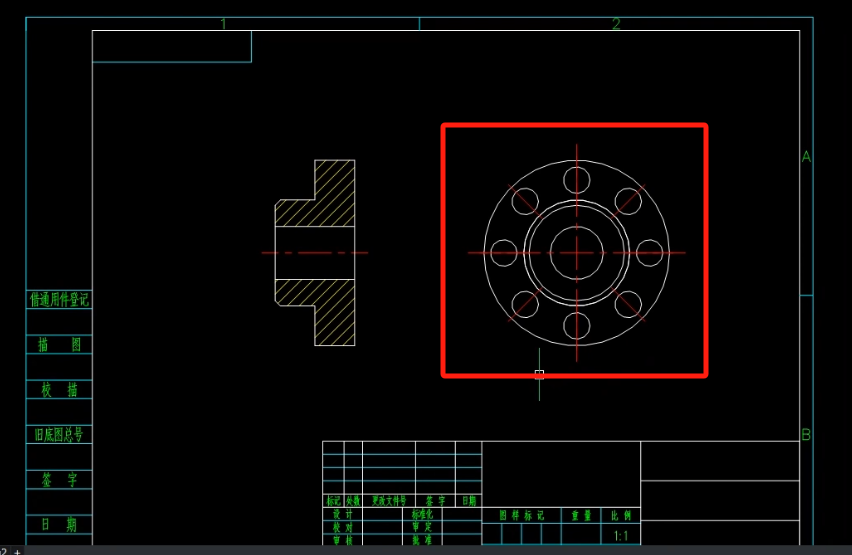

到这左视图的绘制就完成啦！

CAD孔轴投影绘制法兰左视图(图8)
