天河THCAD 钣金造型特征

发布时间：

2023-07-20 09:59

点击播放视频：右键→在新窗口中打开链接

【温馨提示】：以下压缩文件为分步DWG文件，请解压后使用：

12_Sheet_Metal_form_features.zip



1、创建一个新图纸: 文件-> 新建 (QNEW)

2、到 Ribbon-> 常用-> 打开，调用导入（IMPORT）命令

3、导入钣金文件 SLDPRT，目前还没有 PCCAD 钣金特征。

4、到 Ribbon-> 钣金-> 创建，然后调用转换至钣金(SMCONVERT) 命令，用于识别钣金特征。

5、检查机械浏览器中的特征列表，可以识别所有形状特征，但它们不是参数化的。

6、悬停在百叶窗窗体特征的任何面，并从 Quad 菜单调用替换（smreplace）命令。

7、从内置的参数化库选择造型特征Louver，通过选项替换所有相似的成形特征

8、所有百叶窗将被替换成带参数的百叶窗，新百叶窗的尺寸将根据之前的尺寸进行调整。

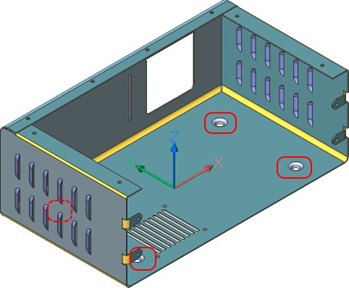

9、对模型底面上的四个形状特征重复相同步骤，使用形状特征 Emboss with hole。

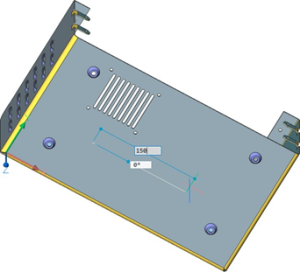

10、旋转视图，查看模型底面，画一条长度~150 的线。

11、到 Ribbon-> 钣金-> 修改，调用筋命令 (SMRIB) 或者鼠标悬浮到线上通过Quad 按钮。

12、到机械浏览器，选择特征筋，可以更改其参数。

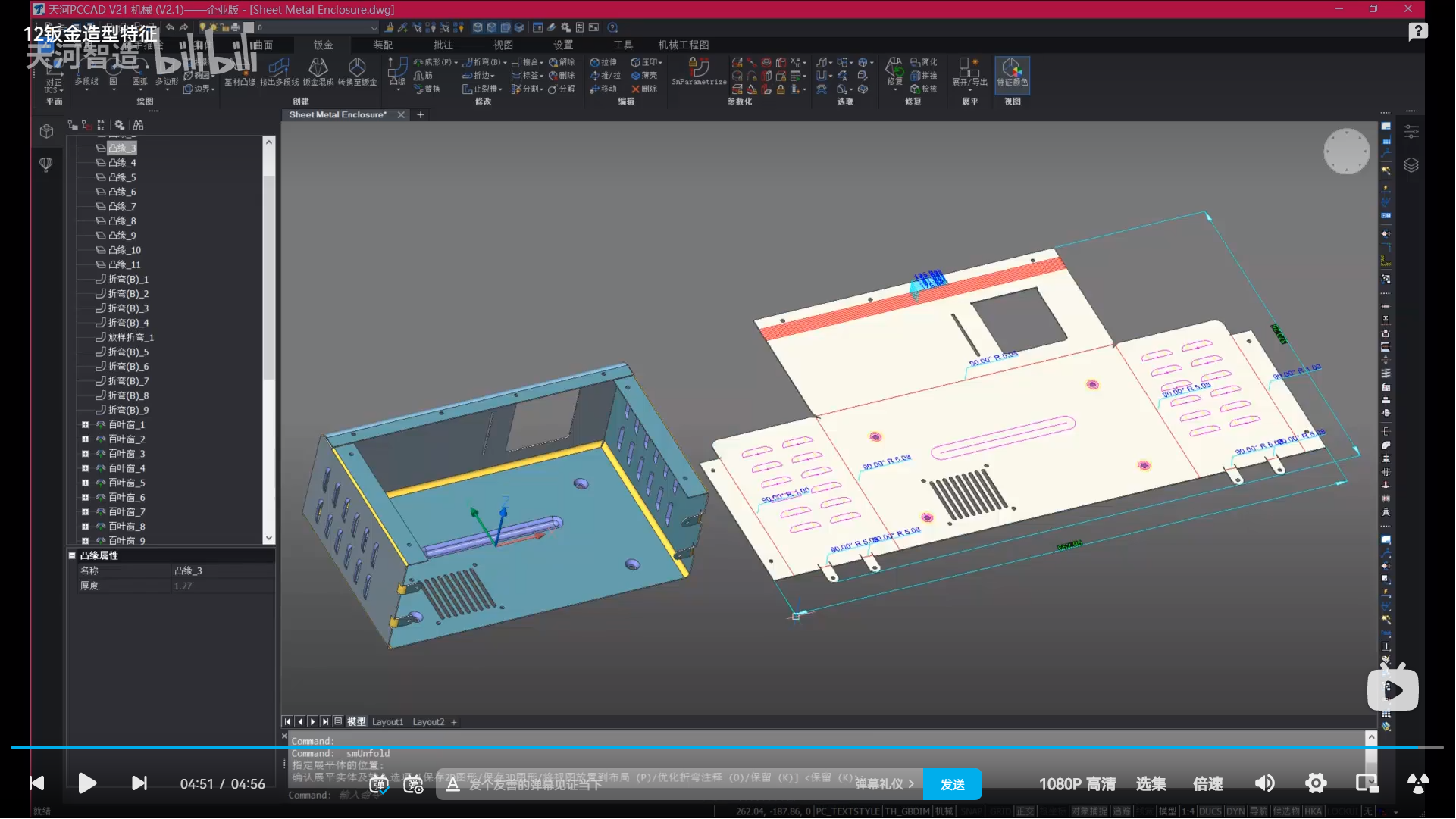

13、展开模型：
