THCAD三维建模实用功能—动态UCS

发布时间：

2023-11-15 13:59

THCAD三维建模实用功能—动态UCS



平面加对象咋对齐，THCAD动态UCS一键搞定



我想在这个三维模型的平面上加对象，怎么保证和这个面对齐呢？这是就要用到动态UCS功能。动态UCS是辅助设计工作者在特定平面进行设计的便捷功能，它可以在创建对象时使UCS（用户坐标系）的XY平面自动与实体模型上的平面临时对齐，从而实现对该平面上内容的创作和修改。今天来讲解一下THCAD三维建模功能——动态UCS。

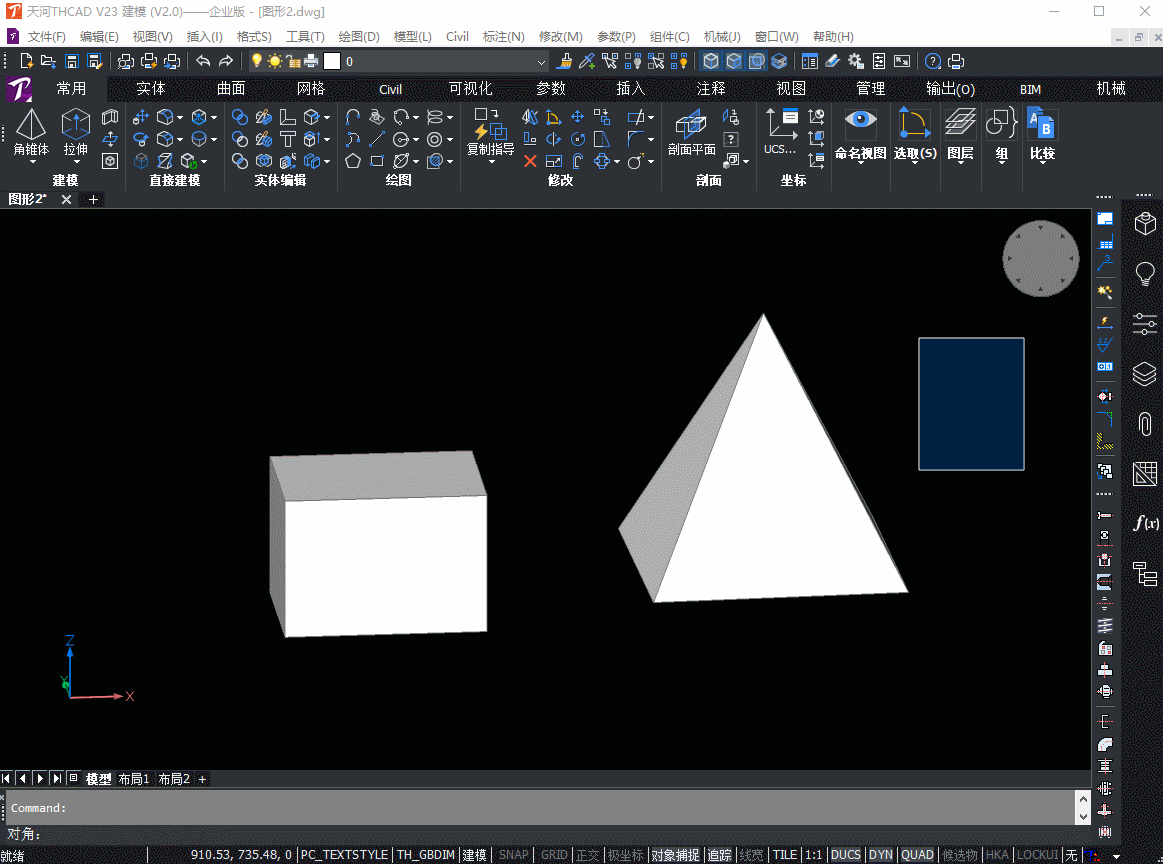

首先，先在右下角找到DUCS开关，打开DUCS；

THCAD三维建模实用功能—动态UCS(图1)

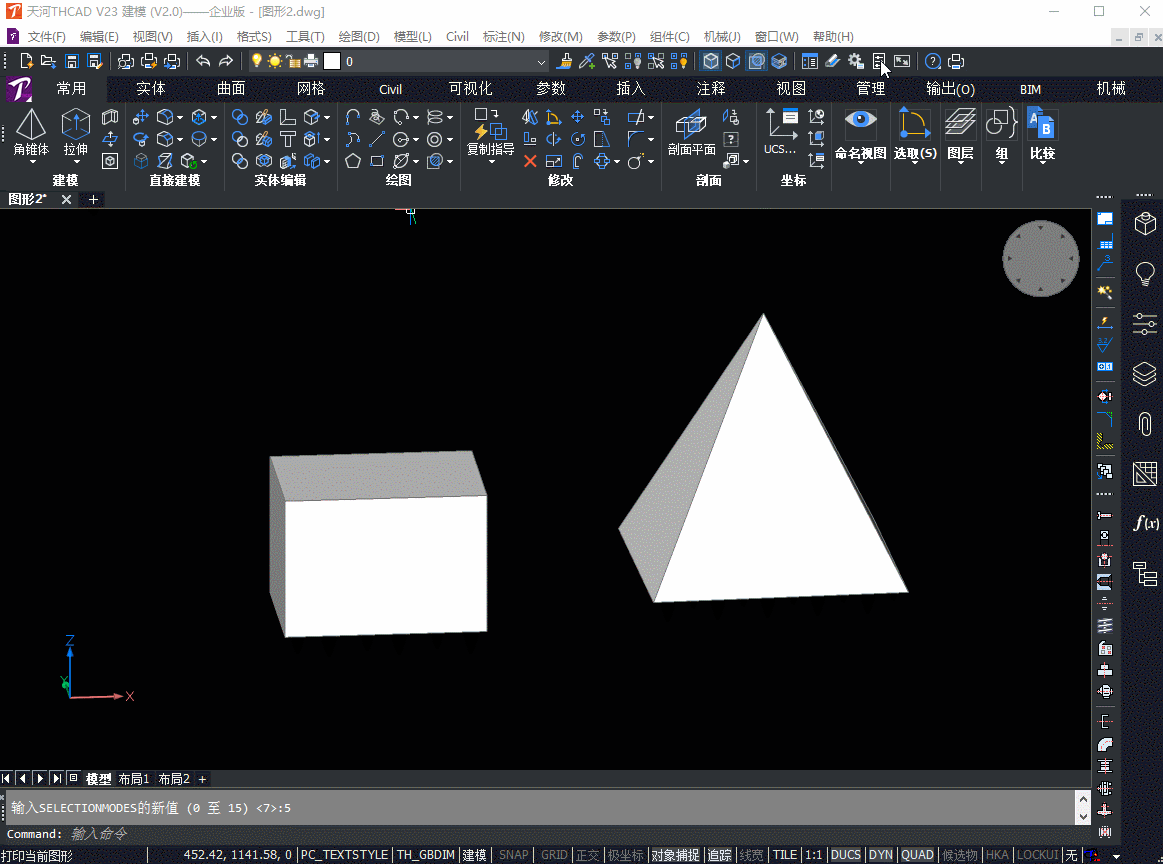

注意打开优先选择面；

THCAD三维建模实用功能—动态UCS(图2)



选择一个绘图指令，将鼠标放在面上，按下shift，就可以在指定的这个平台和它的延伸面上绘图了；

THCAD三维建模实用功能—动态UCS(图3)

当然了，绘制图形的方向和拾取的UCS坐标系有关，靠近合适的边或者点，可以按照方向失去的坐标系方向进行绘制。

THCAD三维建模实用功能—动态UCS(图4)

以上就是动态UCS的全部内容，赶快下载THCAD V23试试吧。
