模型导入和基础出图

发布时间：

2023-11-10 13:59


THCAD V23三维机械设计搭配communicator中，可以无缝读取主流三维软件的模型数据，并且进行编辑出图，这个可以大大节省企业的成本，提高图纸传递的工作效率，我们来看看这些基础操作吧

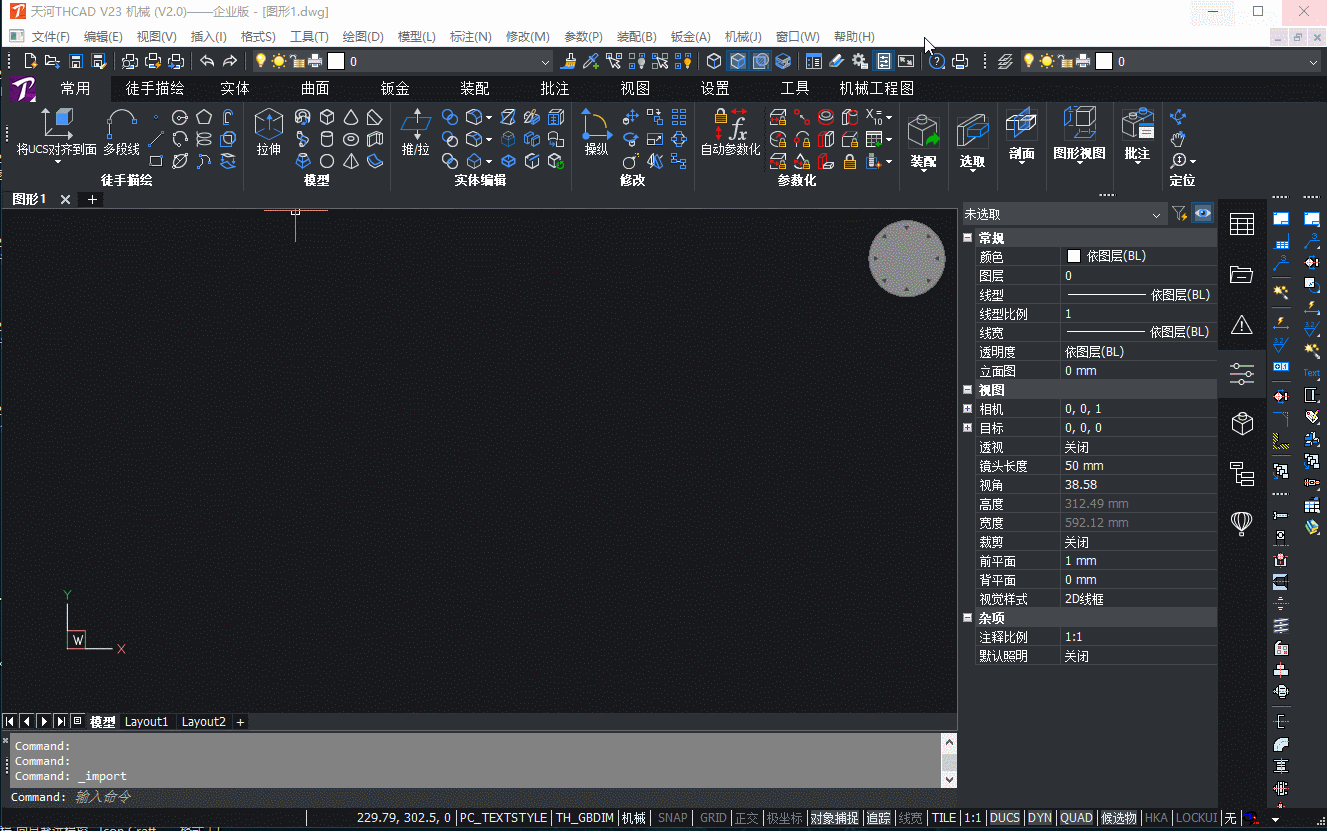

首先确定处于机械工作空间，并确保communicator可以使用。

模型导入和基础出图(图1)

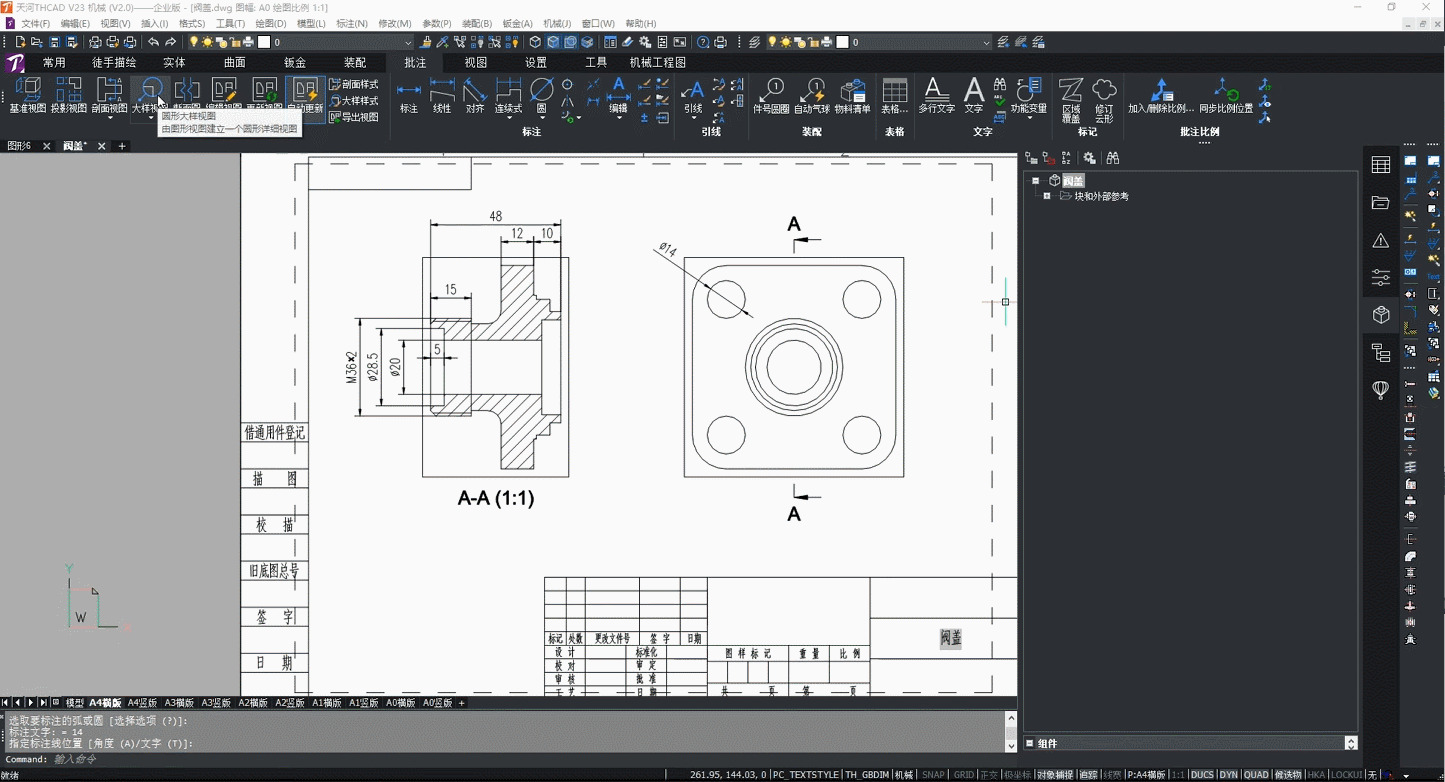

根据模板thsoft3D.dwt创建新的图纸。

模型导入和基础出图(图2)

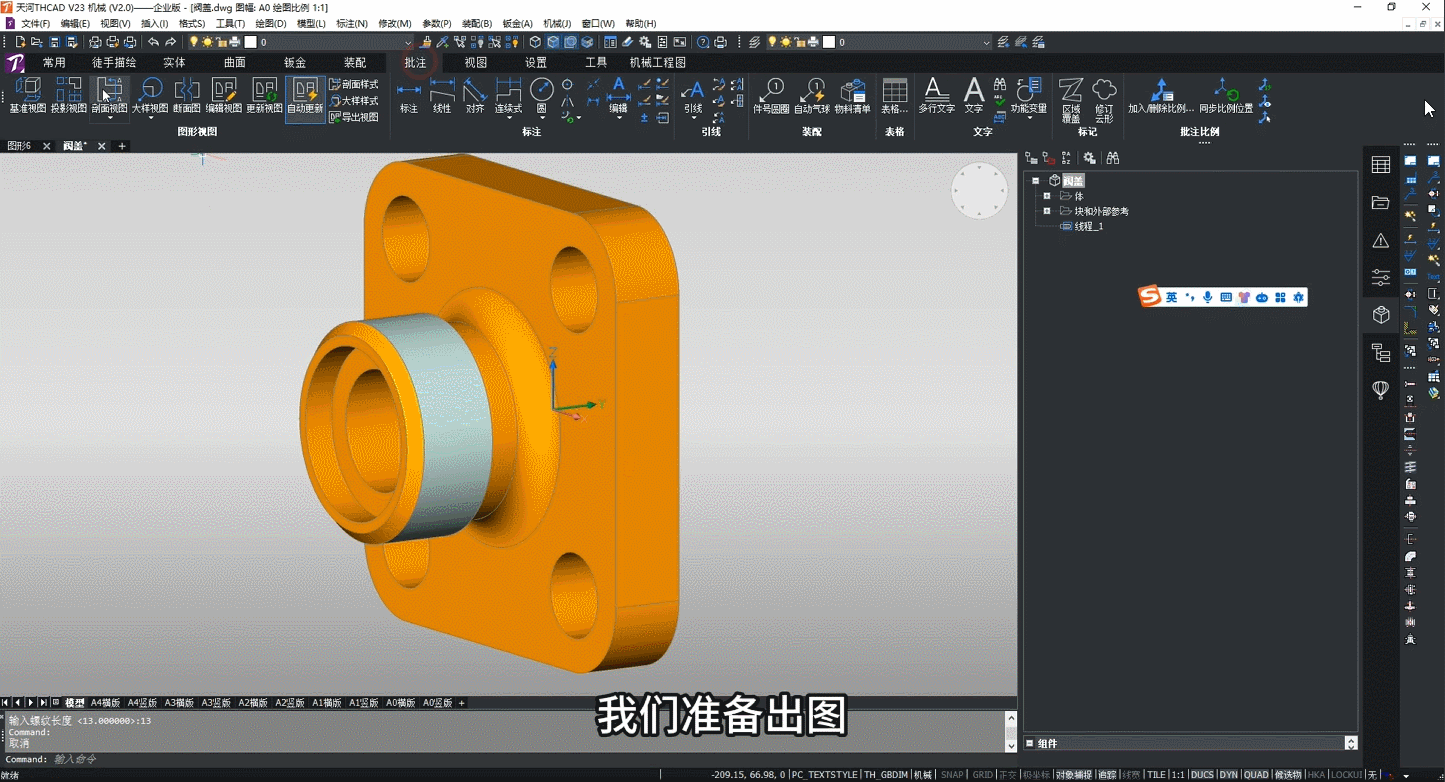

文件—输入，这里可以输入大部分主流3D软件的格式的图纸，例如：solidworks、UG、CATIA、Pro-E等。

模型导入和基础出图(图3)

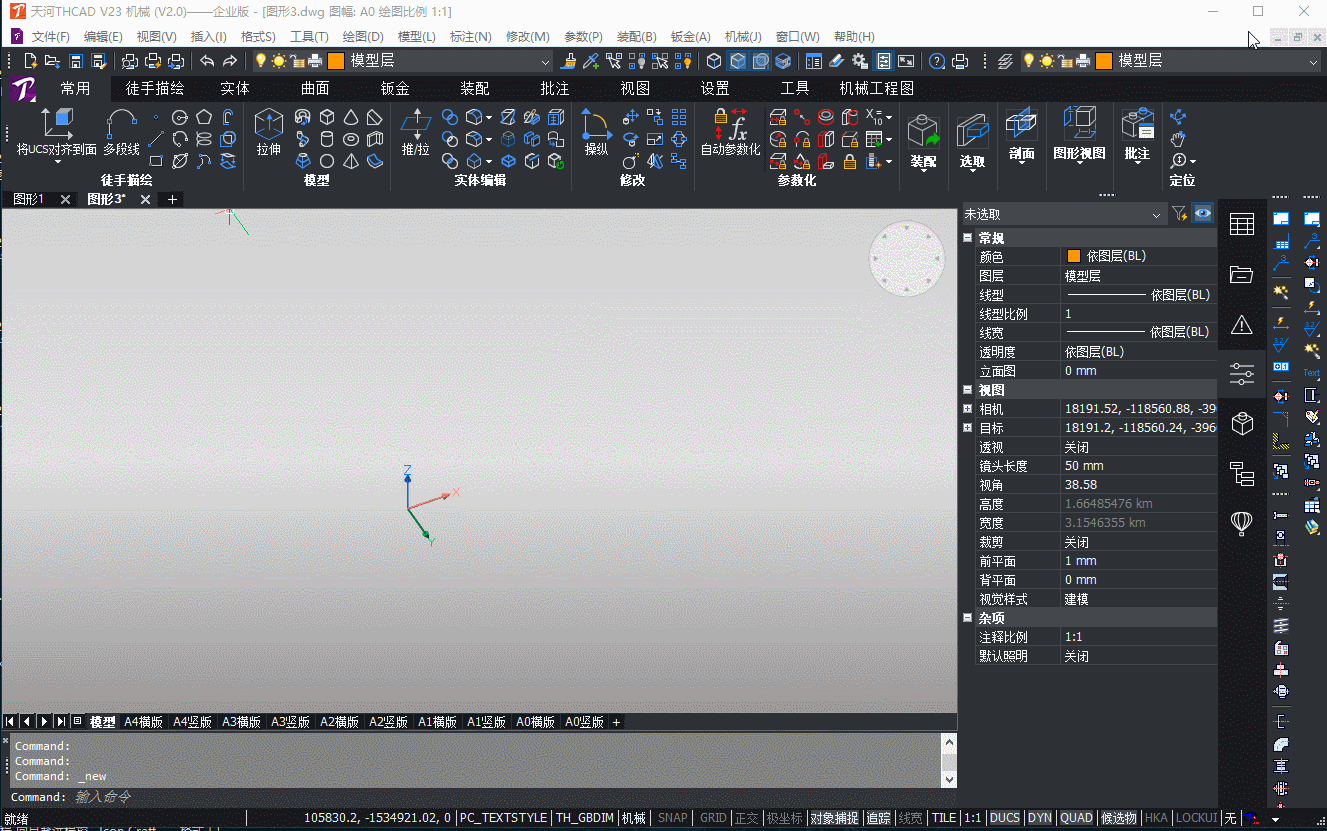

我们也可以对模型进行编辑，另外导入的图形装饰螺纹需要重新编辑；

模型导入和基础出图(图4)

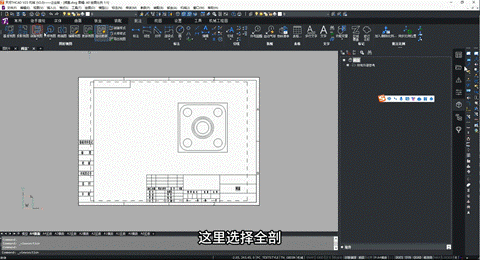

选择基础视图，选择整个模型，选择需要的布局样板，可以选择比例，朝向等属性；

模型导入和基础出图(图5)

剖面视图可以完成全剖、半剖、阶段剖等功能，这里我们演示一下全剖，选择视图，选择起点和终点，最后指定图纸位置；

模型导入和基础出图(图6)

局部放大图可以通过大样视图来做，选择大样视图，选择视口，选择圆心，绘制圆，最后指定放大图位置。

模型导入和基础出图(图7)

THCAD V23三维机械设计还有很多功能，可根据这些方法多加练习，此外，同学们在CAD的绘制中还有遇到什么问题也可以留在评论区，我们将定期将问题总结更新来解决大家在学习工作中会出现的问题。
