天河THCAD 从头开始创建钣金

发布时间：

2023-07-20 09:59

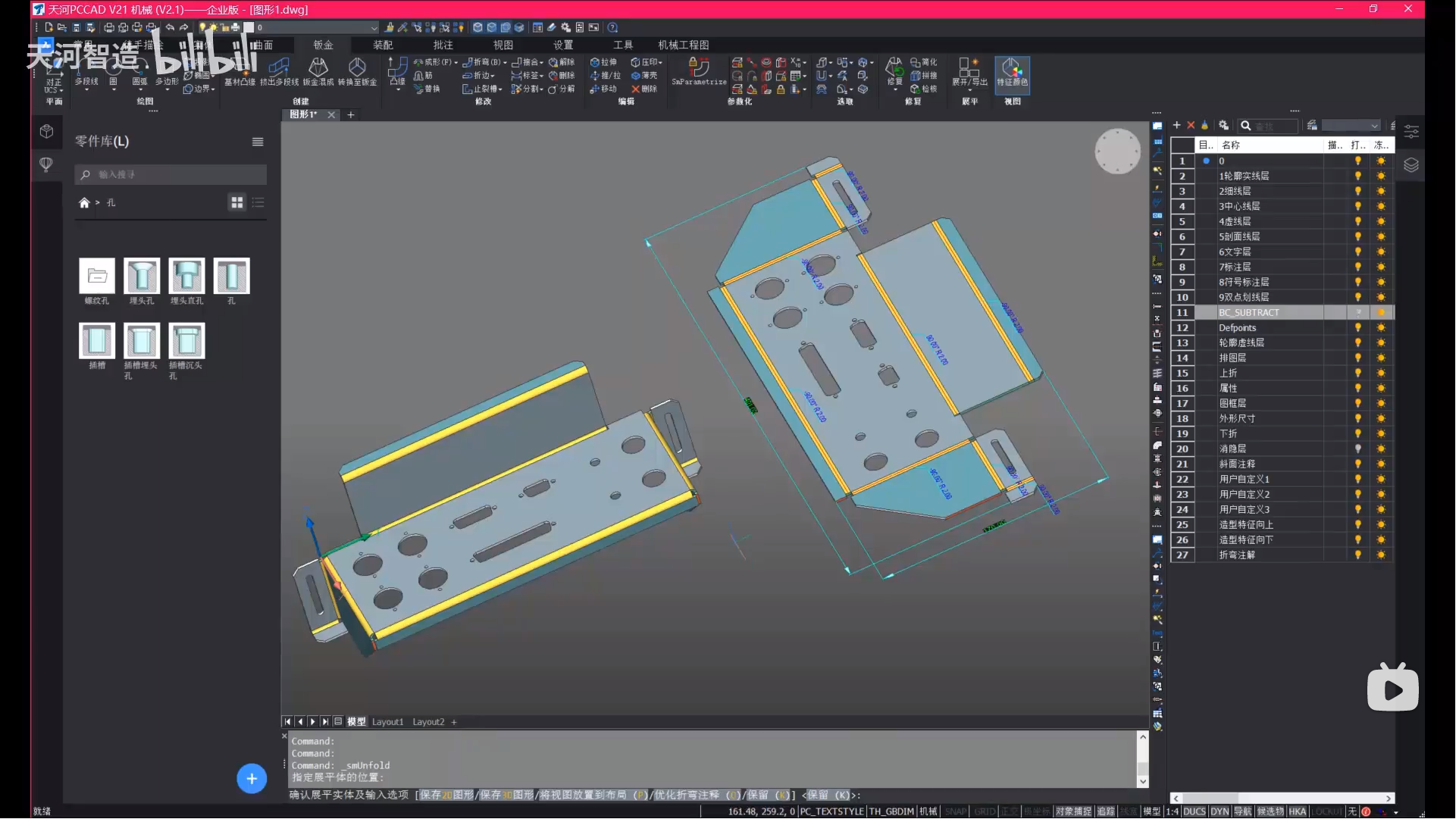

点击播放视频：右键→在新窗口中打开链接

天河THCAD 从头开始创建钣金(图1)


【温馨提示】：以下压缩文件为分步DWG文件，请解压后使用：

10_Sheet_Metal_from_scatch.zip

1、创建一个新图纸：文件->新建(QNEW)

2、绘制一个矩形(0,0,0) - (255,100,0)

天河THCAD 从头开始创建钣金(图2)

3、鼠标悬浮在矩形上，然后单击创建基础凸缘命令 (SMFLANGEBASE)

天河THCAD 从头开始创建钣金(图3)  天河THCAD 从头开始创建钣金(图4)

4、鼠标悬浮在法兰底部边缘并创建一个新的凸缘 (SMFLANGEEDGE) ，参数设置 L = 13; a = 90°

天河THCAD 从头开始创建钣金(图5)   天河THCAD 从头开始创建钣金(图6)

5、将鼠标悬停在法兰的后上边缘，并构建部分凸缘（SMFLANGEEDGE + 宽度选项）L=62；A=90°，（侧隙=32）

天河THCAD 从头开始创建钣金(图7)  天河THCAD 从头开始创建钣金(图8)

6、背部小凸缘 L = 13; a = 90

天河THCAD 从头开始创建钣金(图9)   天河THCAD 从头开始创建钣金(图10)

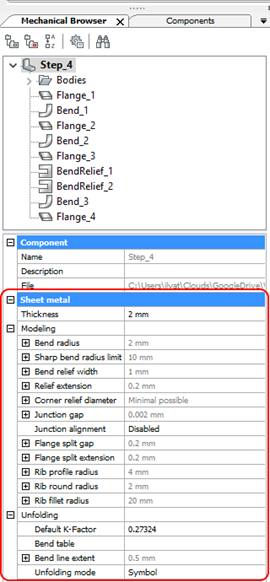

7、在 Mechanical 浏览器中，单击根节点，观察浏览器底部的钣金属性。

天河THCAD 从头开始创建钣金(图11)

8、设置轴侧视图并将厚度改为= 5 -> Undo/Redo

9、设置轴侧视图并将 bend Ratio = 3 -> Undo/Redo

10、悬停在前面的小凸缘上，调用凸缘旋转命令(SMFLANGEROTATE)，尝试旋转凸缘

天河THCAD 从头开始创建钣金(图12)

天河THCAD 从头开始创建钣金(图13)

11、鼠标悬停在竖直凸缘上，使用推/拉功能查看钣金的变化（维持厚度不变）

天河THCAD 从头开始创建钣金(图14)

天河THCAD 从头开始创建钣金(图15)

12、单击 Ribbon->钣金->修改，并调用解除（smdissolve）命令。将其涂抹在同一垂直凸缘上，凸缘的颜色将发生变化，表明凸缘特征已解除，尝试推/拉一个已解除功能的面->撤消

 天河THCAD 从头开始创建钣金(图16)

13、在模型上选择两个对称边缘，并构建两个对称边缘凸缘 L = 66; a = 90°

天河THCAD 从头开始创建钣金(图17)

14、创建两个边缘凸缘 L = 25 a = 90°

15、创建最后两个小的水平凸缘 L = 15 a = 90°

天河THCAD 从头开始创建钣金(图18)

天河THCAD 从头开始创建钣金(图19)

16、到组件面板选择 Holes 库。

 天河THCAD 从头开始创建钣金(图20)

17、单击 Slot, 更改默认参数Diameter = 5, Length = 40，按下图所示进行放置。

天河THCAD 从头开始创建钣金(图21)

18、对称镜像孔

天河THCAD 从头开始创建钣金(图22)

19、关闭图层BC_SUBTRACT

20、创建倒角L=5 和两个大倒角 L=50

天河THCAD 从头开始创建钣金(图23)

天河THCAD 从头开始创建钣金(图24)

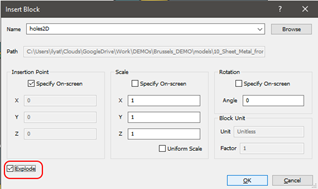

21、插入块 dwg block（应用分解 explode 命令），拉伸创建孔。

天河THCAD 从头开始创建钣金(图25)  天河THCAD 从头开始创建钣金(图26)

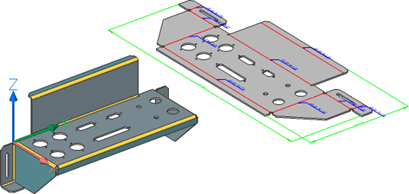

22、鼠标悬浮在模型的任何凸缘上，调用展开钣金体命令(SMUNFOLD)

天河THCAD 从头开始创建钣金(图27)  天河THCAD 从头开始创建钣金(图28)
