CAD倒角怎么标注尺寸？机械CAD倒角标注步骤

发布时间：

2024-11-14 15:28

CAD倒角是一个特征，也是机械CAD制图中不可缺少的工艺结构。那么，你知道CAD倒角怎么标注尺寸吗？不知道也没有关系，下面小编就以THCAD机械软件来给大家分享一下CAD倒角标注尺寸的具体操作步骤吧！



CAD倒角标注步骤：

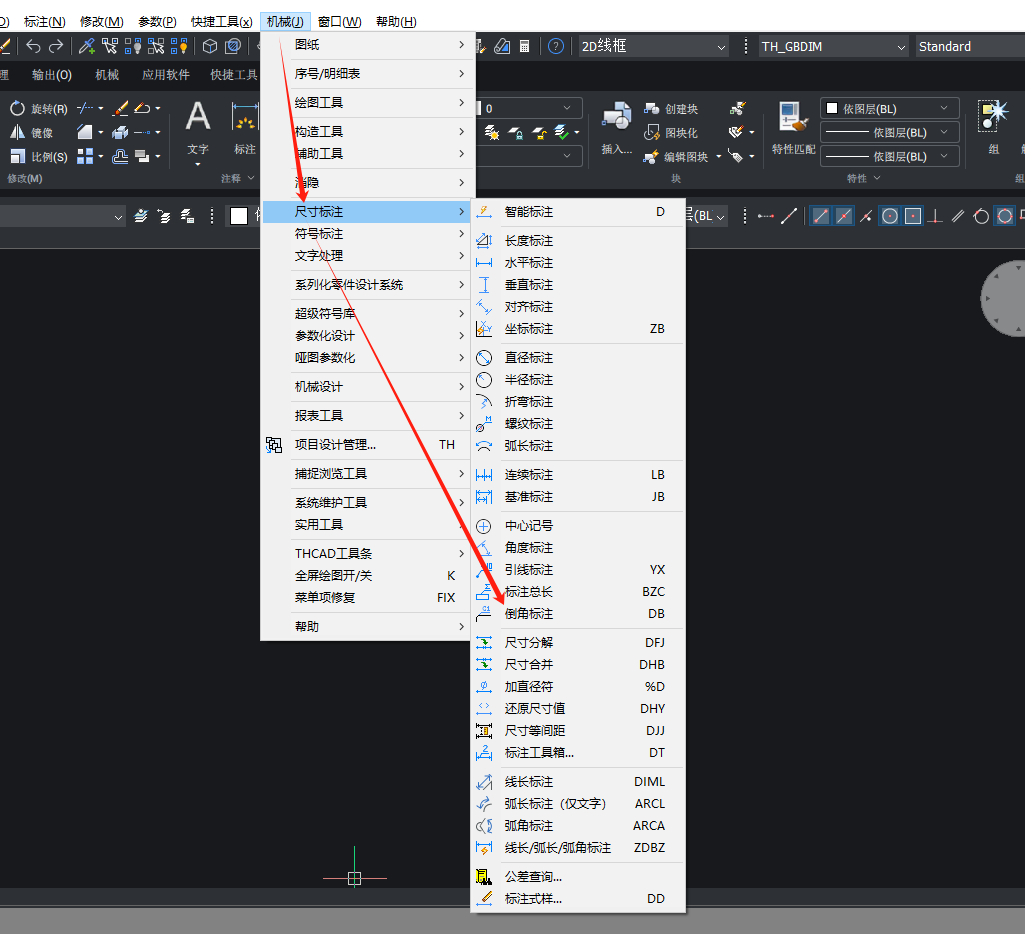

1、首先在THCAD机械软件中打开图纸文件，然后输入命令：DB；或者是点击菜单栏中的【机械】—【尺寸标注】—【倒角标注】。如下图所示：

CAD倒角怎么标注尺寸？CAD倒角标注教程

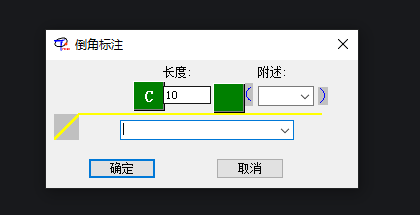

2、执行命令后根据系统提示在图纸中选择需要标注的倒角线，再选择一条线作为基准线（右键取消则默认为X轴），便会弹出【倒角标注】对话框，在其中点击第一个绿色图块可以改变CAD倒角标注样式，在【附述】文本框中输入后缀或在下拉列表中选择常用后缀，在【线下注释】文本框中输入注释或在下拉列表中选择常用注释。如下图所示：

CAD倒角怎么标注尺寸？CAD倒角标注教程

3、设置完成后单击【确定】按钮，鼠标拖动可以确定标注位置（右键改变标注方向）。如下图所示：

CAD倒角怎么标注尺寸？CAD倒角标注教程

本文小编给大家分享了THCAD机械软件中CAD倒角标注的详细操作步骤，是不是很简单呢？THCAD机械软件更多功能介绍和应用操作小编会在后续的CAD教程文章给大家逐一讲解，对此感兴趣的设计师小伙伴们一定要持续关注THCAD软件官网教程专区哦！
