机械CAD中如何通过曲线参数方程得到图形曲线？

发布时间：

2024-11-28 17:58

在天河THCAD机械软件中，你是否好奇如何将复杂的曲线参数方程转化为实际的图形曲线？天河THCAD的【公式曲线】功能可以帮你实现这一转换。这一功能是如何工作的？它允许用户通过点数拟合或精度拟合的方式，将参数方程转化为可视化的图形曲线。通过使用这一功能，设计师可以精确地在CAD中绘制出复杂的数学曲线，为机械设计带来更高的精度和效率。接下来的教程将带你深入了解这一强大的工具。

机械CAD公式曲线功能详解：

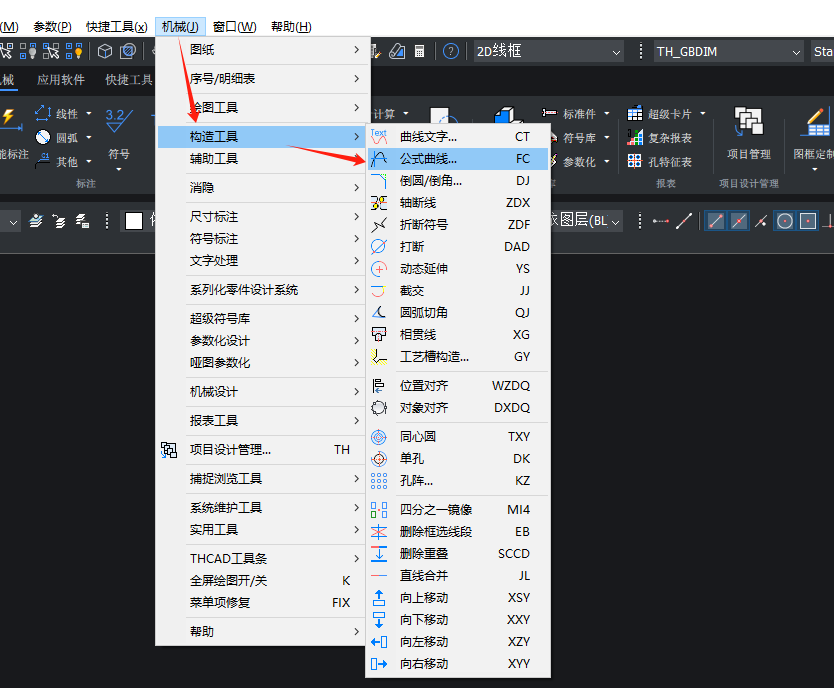

首先启动THCAD机械软件，然后在菜单栏点击【机械】—【构造工具】—【公式曲线】。如下图所示：

机械CAD中如何通过曲线参数方程得到图形曲线？

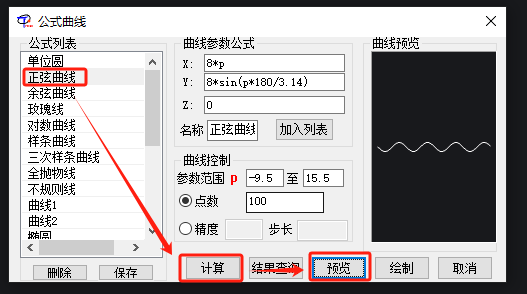

执行命令后，即可弹出【公式曲线】对话框，在【公式列表】中选择一个公式曲线，或者直接在【曲线参数公式】组框和【曲线控制】组输入相应的X、Y、Z参数公式，参数的范围，点数；然后点击【计算】按钮，点击【预览】即可在【曲线预览】组中查看公式曲线的形状，以确定是否得到预期的结果。如下图所示：

机械CAD中如何通过曲线参数方程得到图形曲线？

注意：每当选择一条曲线，只有计算后才可进行曲线预览。

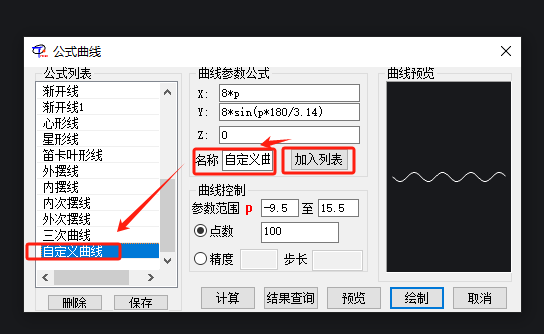

如果想要将常用的参数曲线公式添加至列表，下次启动时自动载入。可以在输入曲线参数公式后，输入公式名称，点击【加入列表】按钮。如下图所示：

机械CAD中如何通过曲线参数方程得到图形曲线？

在曲线参数公式中输入的参数只可有一种，参数名称也只可是单个的英文字母，例如：a、s、d、F、G等形式，不可是复合形式，例如：a0、bb、HJ等，否则可能有异常错误提示。

由于显示器分辨率的差异，当点数设置大于1500点时图形生成后可能无法正常显示，因此【点数设置】限制在15000点以内，以保证此功能的正常使用S。

关于机械CAD曲线公式功能详解小编就给大家分享到这里了，你学会了吗？
