CAD参数化建模命令——半径约束

发布时间：

2024-06-12 00:00

半径约束是3D参数化中的基础命令，我们通过多个命令的组合可以完成对一个零件的参数化效果，并实现驱动。

半径约束图标如下图，命令为：DMRADIUS3D

CAD参数化建模命令——半径约束(图1)

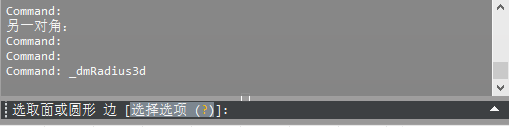

点击命令后会让选择边或者面

CAD参数化建模命令——半径约束(图2)

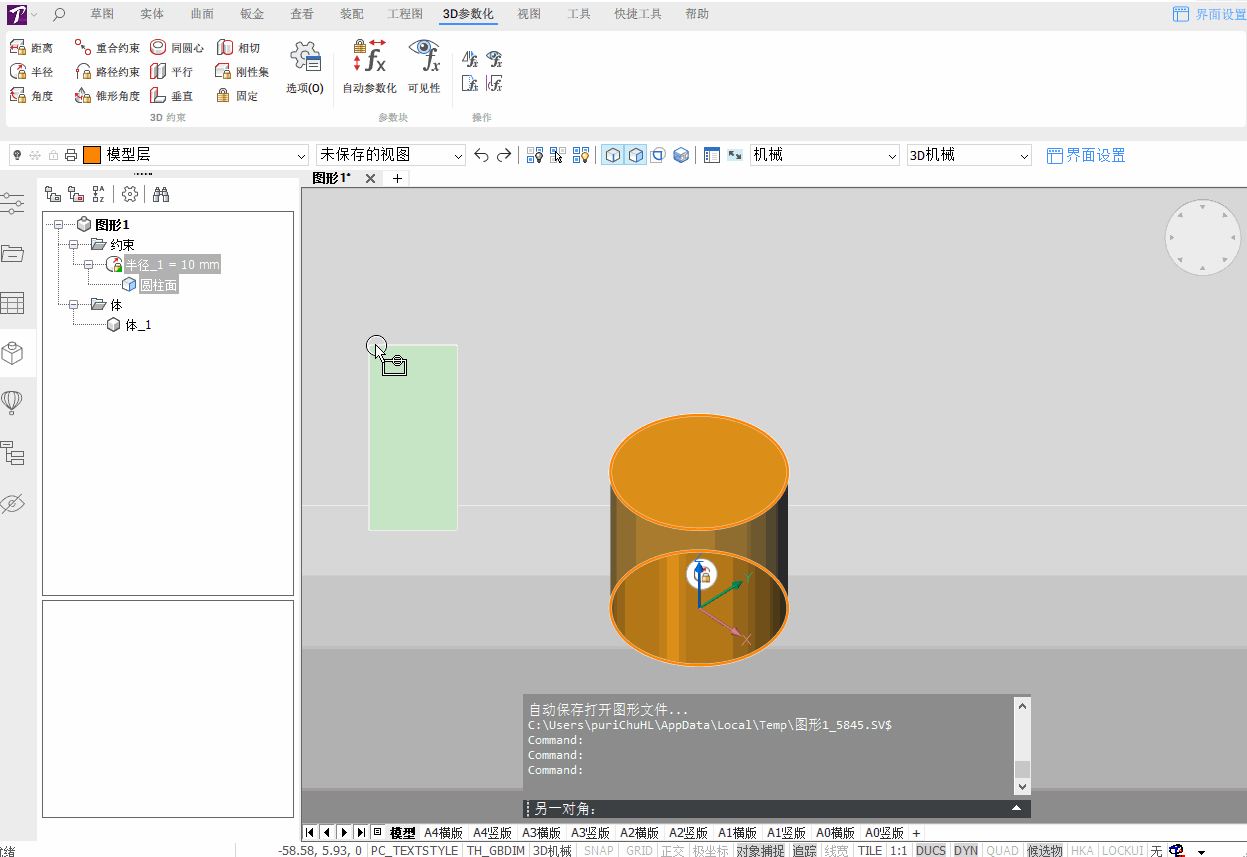

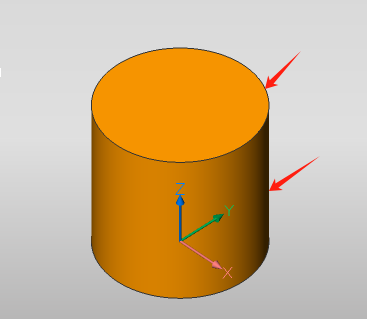

以这个圆柱体为例，可以选择边。也可以选择圆柱面，效果都是一样的

CAD参数化建模命令——半径约束(图3)

可以在机械浏览器或者参数管理器右键这个约束，选择动画看一下驱动效果。

CAD参数化建模命令——半径约束(图4)

当我们有一个圆角面的时候，也可以用半径约束。例如下面的图形我们可以直接选择圆角面。

CAD参数化建模命令——半径约束(图5)

约束后的效果，如下图所示。

CAD参数化建模命令——半径约束(图6)
