天河THCAD三维设计3D参数化基础命令——距离约束

发布时间：

2024-06-05 00:00

距离约束是3D参数化中的基础命令，我们通过多个命令的组合可以完成对一个零件的参数化效果，并实现驱动。

距离约束图标如下图，命令为：DMIDISTANCE3D

天河THCAD三维设计3D参数化基础命令——距离约束(图1)

另外注意，要根据需求选择好《优先选择边》或《优先选择面》。

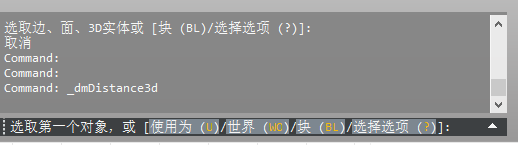

当我们已经做好需要固定的面的固定约束以后，选择本命令后，命令行会有如下提示：

天河THCAD三维设计3D参数化基础命令——距离约束(图2)

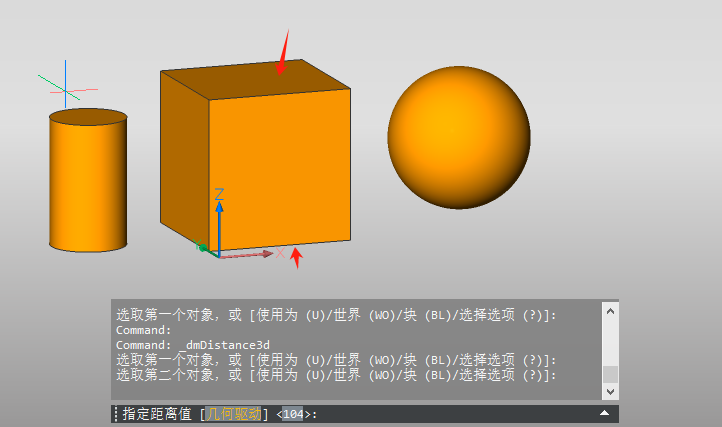

这时候就可以选择相应的对象了，例如这个立方体的顶/底面。此时可以直接输入数值，也可以输入自己定义好的参数。

天河THCAD三维设计3D参数化基础命令——距离约束(图3)

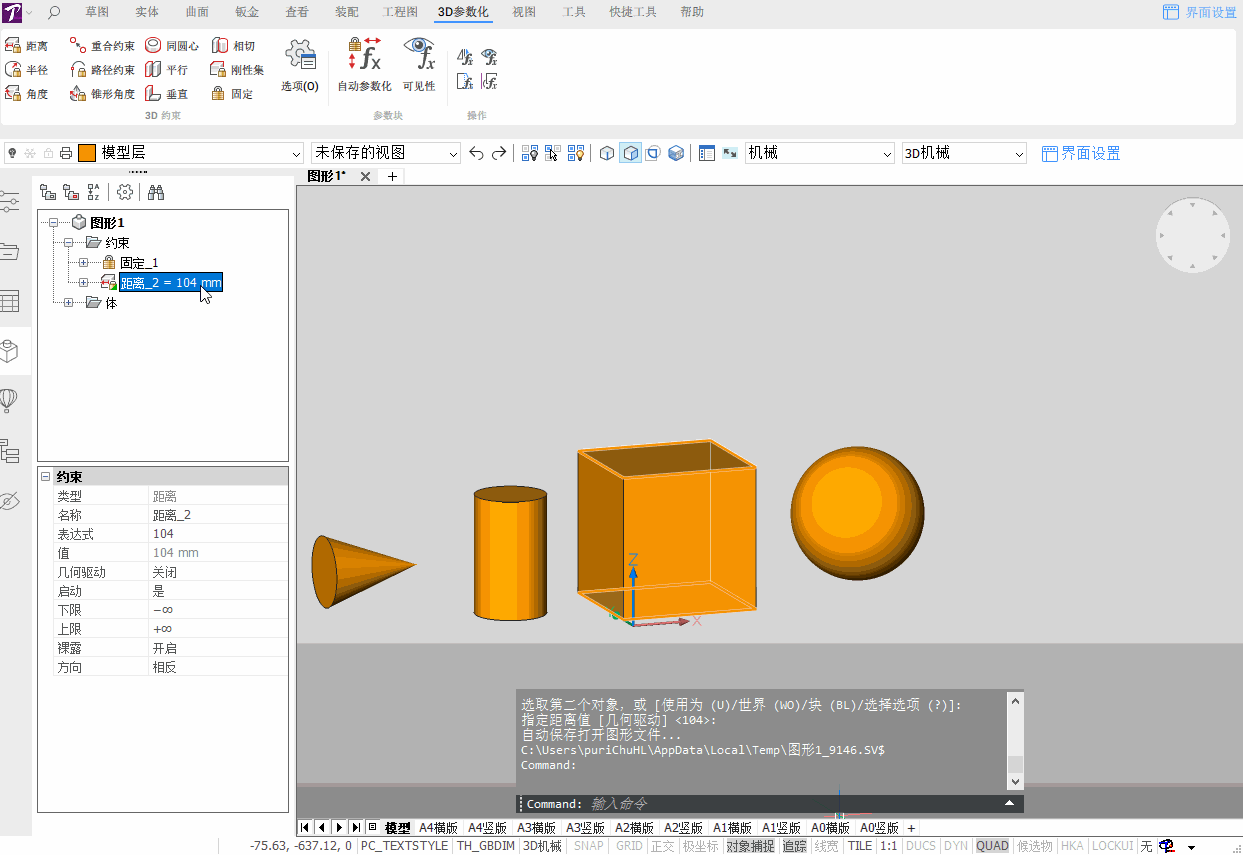

完成之后可以右键，然后在机械浏览器可以看到这个约束，右键动画可以查看驱动是否正确。

天河THCAD三维设计3D参数化基础命令——距离约束(图4)

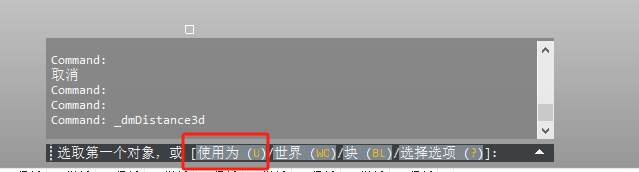

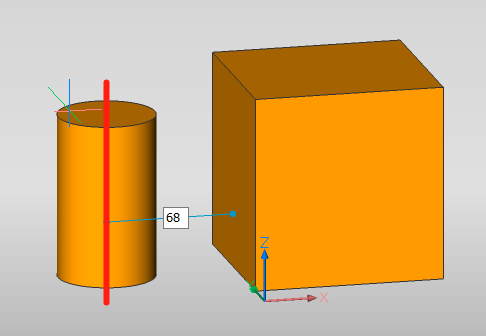

然后另外还有两种模式【使用为】、【世界】、【块】。先说使用为，可以选择对象的【边界】、【顶点】、【轴】、【中心】。例如，我们拾取圆柱面和立方体的左面，默认情况为轴心到左面的距离，如下图所示（红线并未软件生成，只做强调使用）。

天河THCAD三维设计3D参数化基础命令——距离约束(图5)

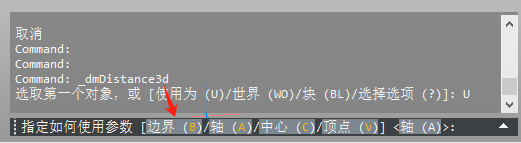

如果想要圆柱的边界面（最近），那么就可以先点击【使用为】-【边界】-再选择面。

天河THCAD三维设计3D参数化基础命令——距离约束(图6)

天河THCAD三维设计3D参数化基础命令——距离约束(图7)

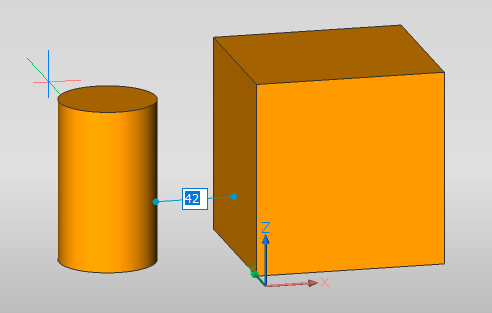

最后选择完成后效果如下图所示。

天河THCAD三维设计3D参数化基础命令——距离约束(图8)

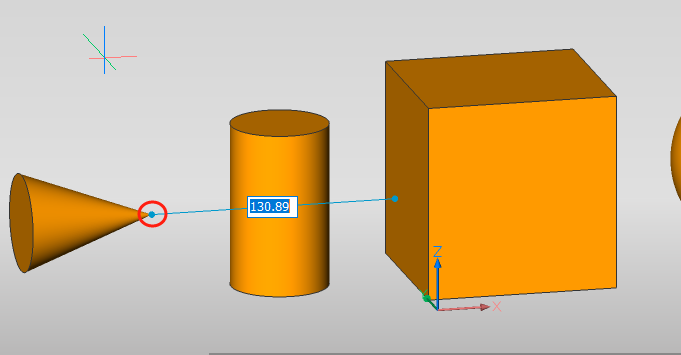

另外四个在相对应的情况也可以使用，例如锥体可以选择顶点命令。

天河THCAD三维设计3D参数化基础命令——距离约束(图9)

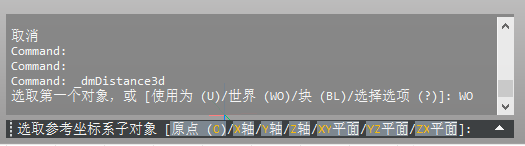

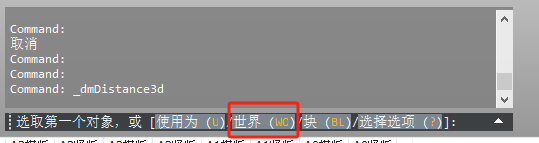

选取对象的时候还有一个【世界】，可以约束对象与世界坐标系（WCS）之间的关系。可以广泛应用于对称等情况的约束。进入以后可以选择轴，面，原点。

天河THCAD三维设计3D参数化基础命令——距离约束(图10)

天河THCAD三维设计3D参数化基础命令——距离约束(图11)

选择好对象就可以完成约束了。

最后，【块】由于主要用于动画，就不在这个功能里讲解了。
