CAD绘图自动化教程——沉头孔参数化入库

发布时间：

2024-04-17 00:00

在THCAD和ModelExpress V24中均可完成成型部件（求差）的参数化入库，从而实现基础模型的通用性使用，实现绘图自动化，精简设计流程。今天以沉头孔为例一起学习一下。

首先先创建一个沉头孔的模型，先分别绘制两个半径为10和5的圆柱，可以通过画圆，拉伸并集的方式实现，最后在再顶部倒角；

CAD绘图自动化教程——沉头孔参数化入库(图1)

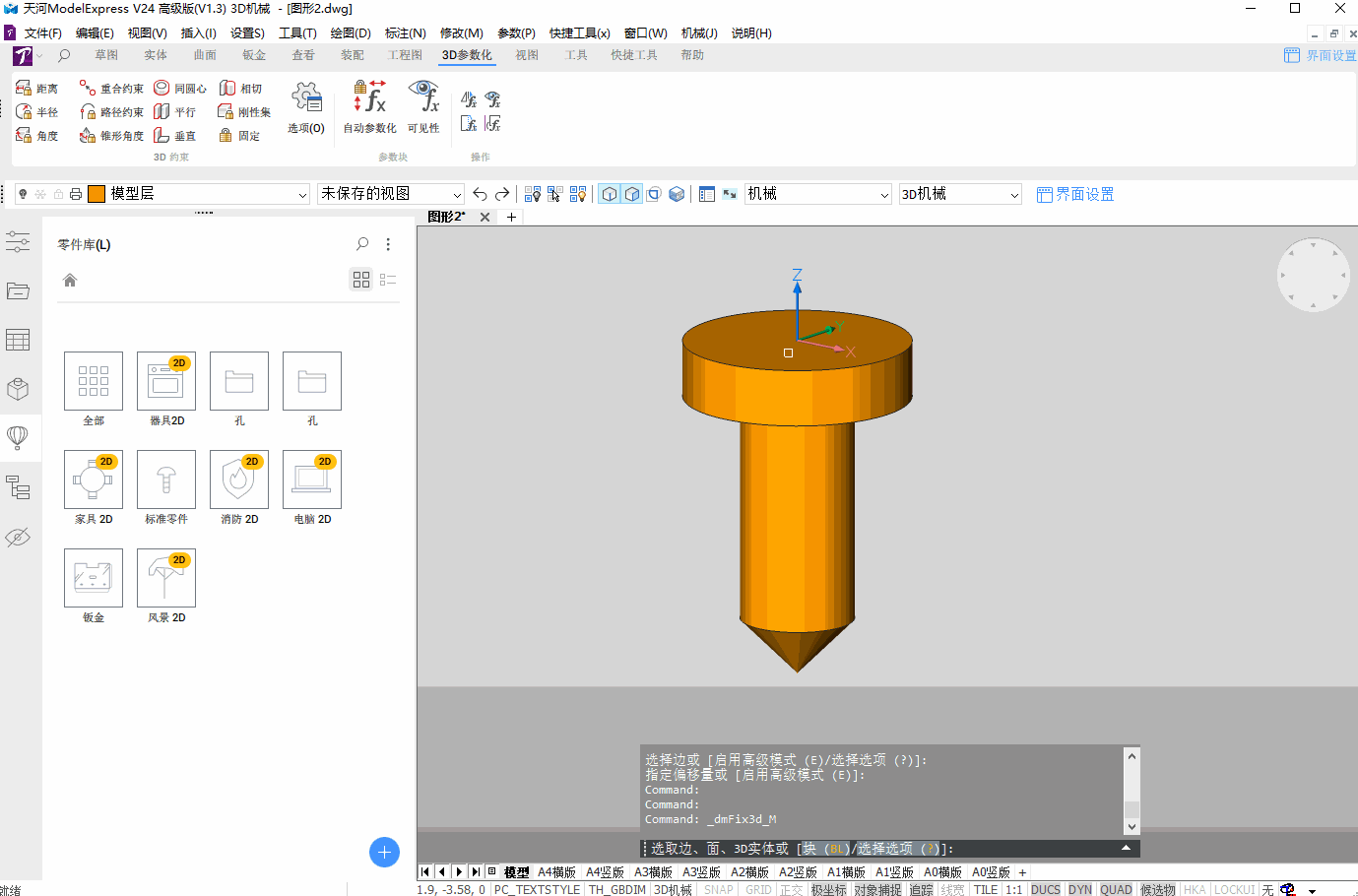

然后我们进行参数化约束，先给顶面一个固定约束，在将各圆柱通过同心约束约束到z轴上；

CAD绘图自动化教程——沉头孔参数化入库(图2)

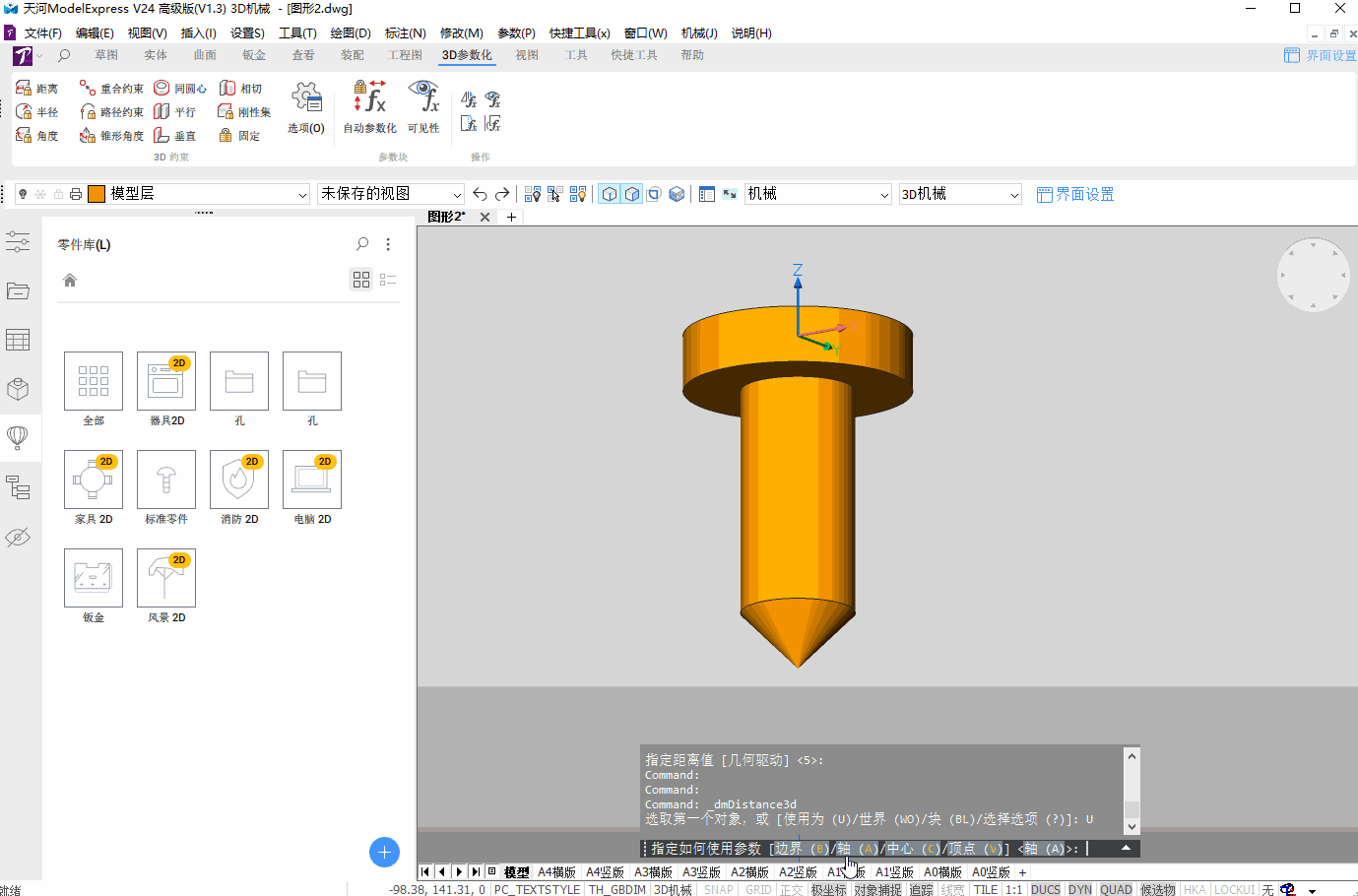

接下来进行距离约束，先约束沉孔部分的深度；

CAD绘图自动化教程——沉头孔参数化入库(图3)

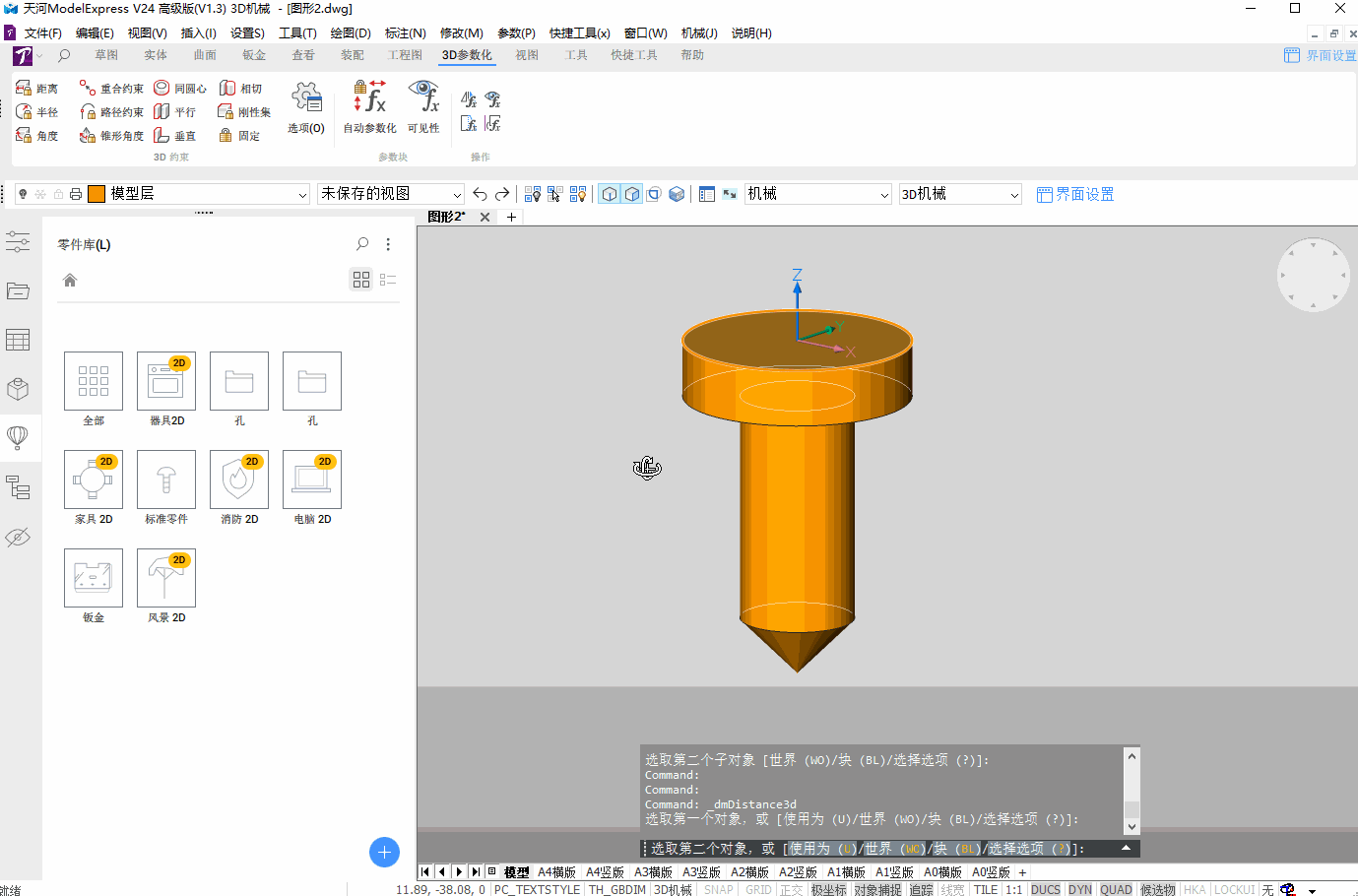

然后是孔深度和顶面约束一个距离，得用【使用为】-【中心】，选择底下这个边和顶面；

CAD绘图自动化教程——沉头孔参数化入库(图4)

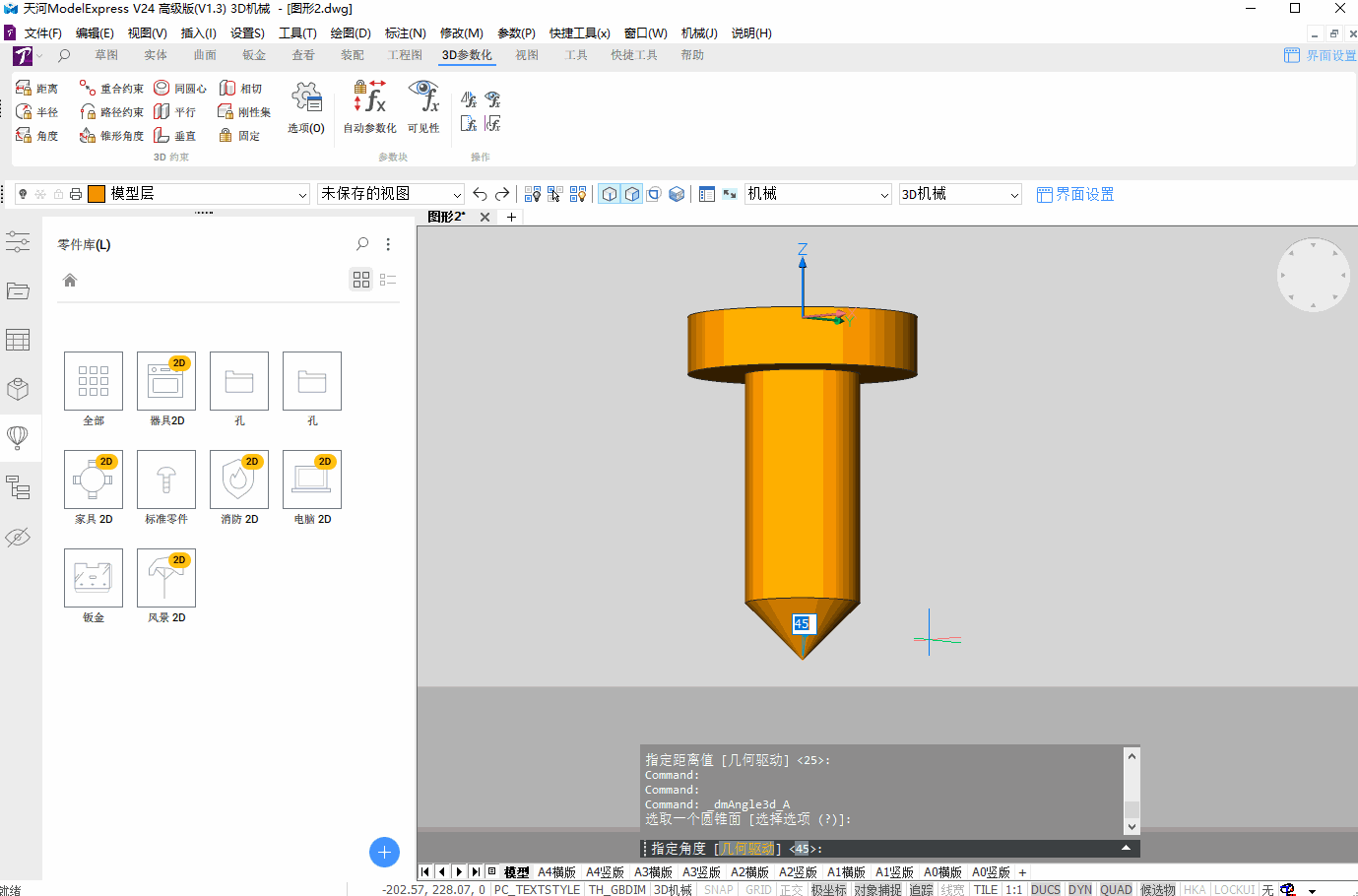

给锥顶角一个锥度约束；

CAD绘图自动化教程——沉头孔参数化入库(图5)

最后给两个孔部分进行半径约束；

CAD绘图自动化教程——沉头孔参数化入库(图6)

在机械浏览器添加参数并且修改到约束，最终成果如下：

CAD绘图自动化教程——沉头孔参数化入库(图7)

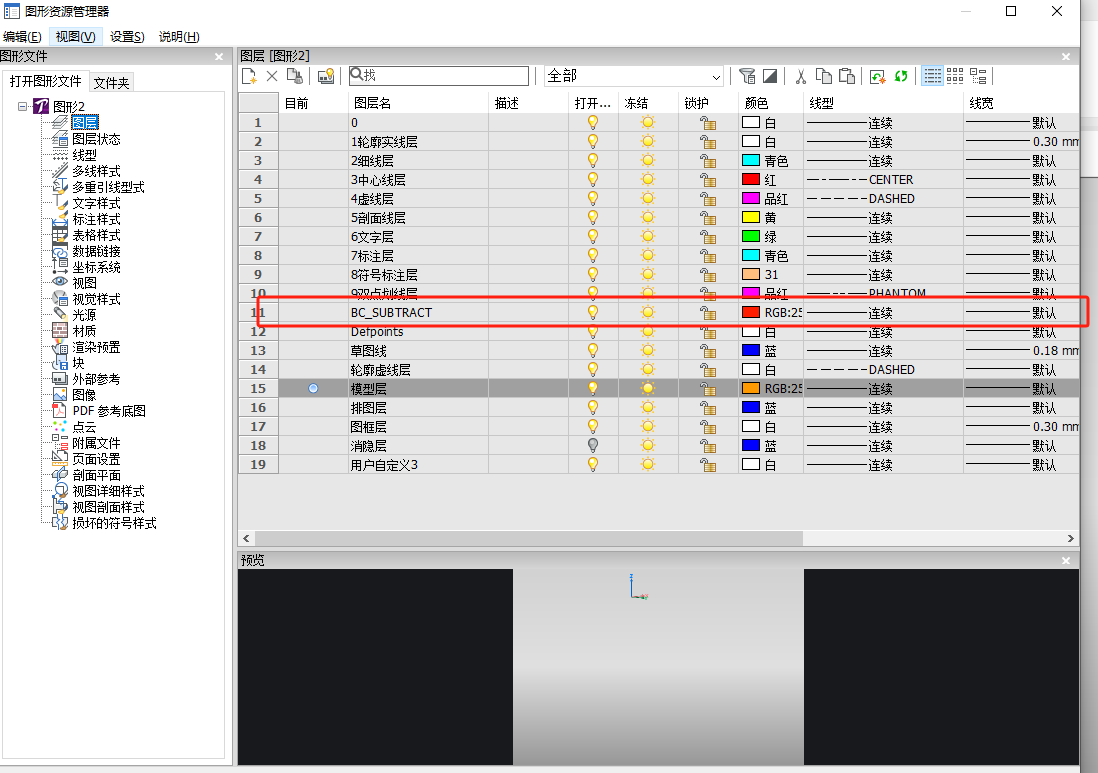

在ModelExpress V24中可以直接把图层换成BC_SUBTRACT，THCAD V24需要输入ST，新建一个BC_SUBTRACT的图层，然后将模型切换到这个图层。

CAD绘图自动化教程——沉头孔参数化入库(图8)

然后入库需要点击零件库图标，点击加号，取名字和选类别，然后选实体就可以。

CAD绘图自动化教程——沉头孔参数化入库(图9)

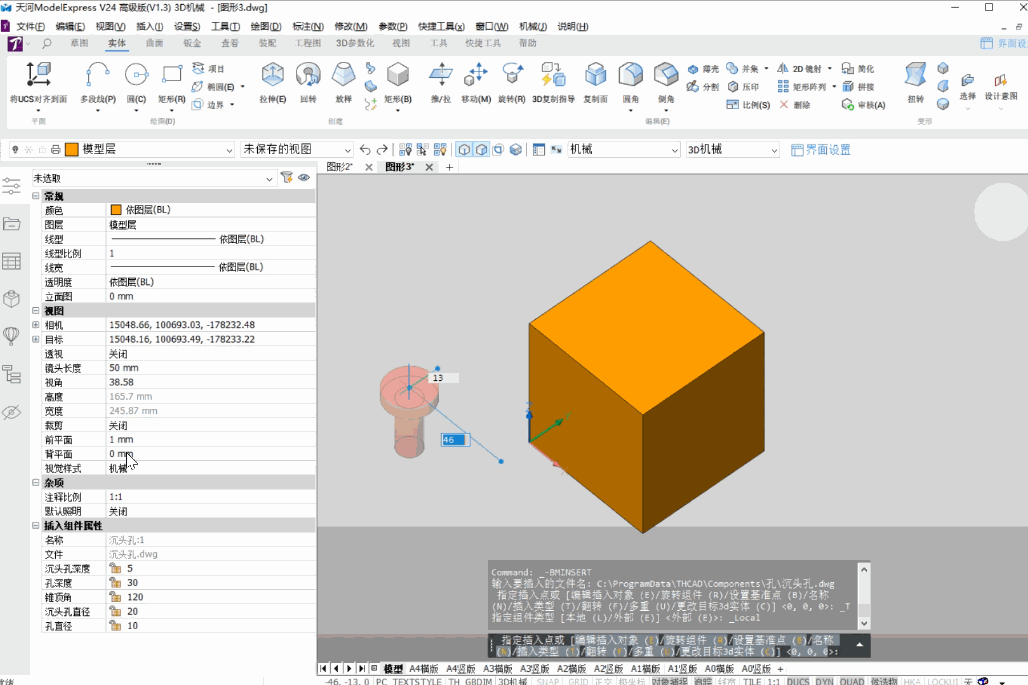

最后展示一下效果。

CAD绘图自动化教程——沉头孔参数化入库(图10)
