THCAD如何使用重合与同圆心约束进行装配设计

发布时间：

2024-07-03 00:00

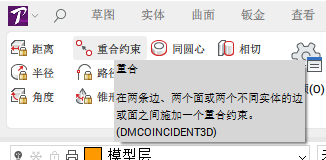

重合与同圆心约束是3D参数化中的基础命令，我们通过多个命令的组合可以完成对一个零件的参数化效果，并实现驱动。重合约束可以将两个实体的位置重回，主要用于装配。命令名：DMCOINCIDENT3D

?THCAD如何使用重合与同圆心约束进行装配设计(图1)

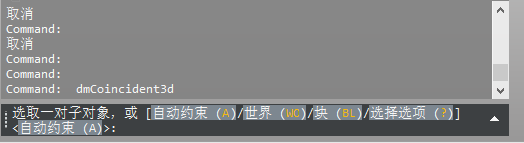

选择命令后命令行出现如下提示

?THCAD如何使用重合与同圆心约束进行装配设计(图2)

此时我们直接选择两个需要约束的对象即可。

?THCAD如何使用重合与同圆心约束进行装配设计(图3)

同圆心约束

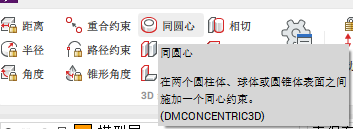

同圆心约束可以约束两个圆面/圆柱面的同心，主要用于装配设计和管类零件的参数化设计。命令名：DMCONCENTRIC3D

?THCAD如何使用重合与同圆心约束进行装配设计(图4)

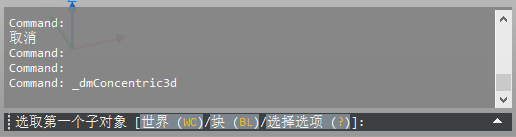

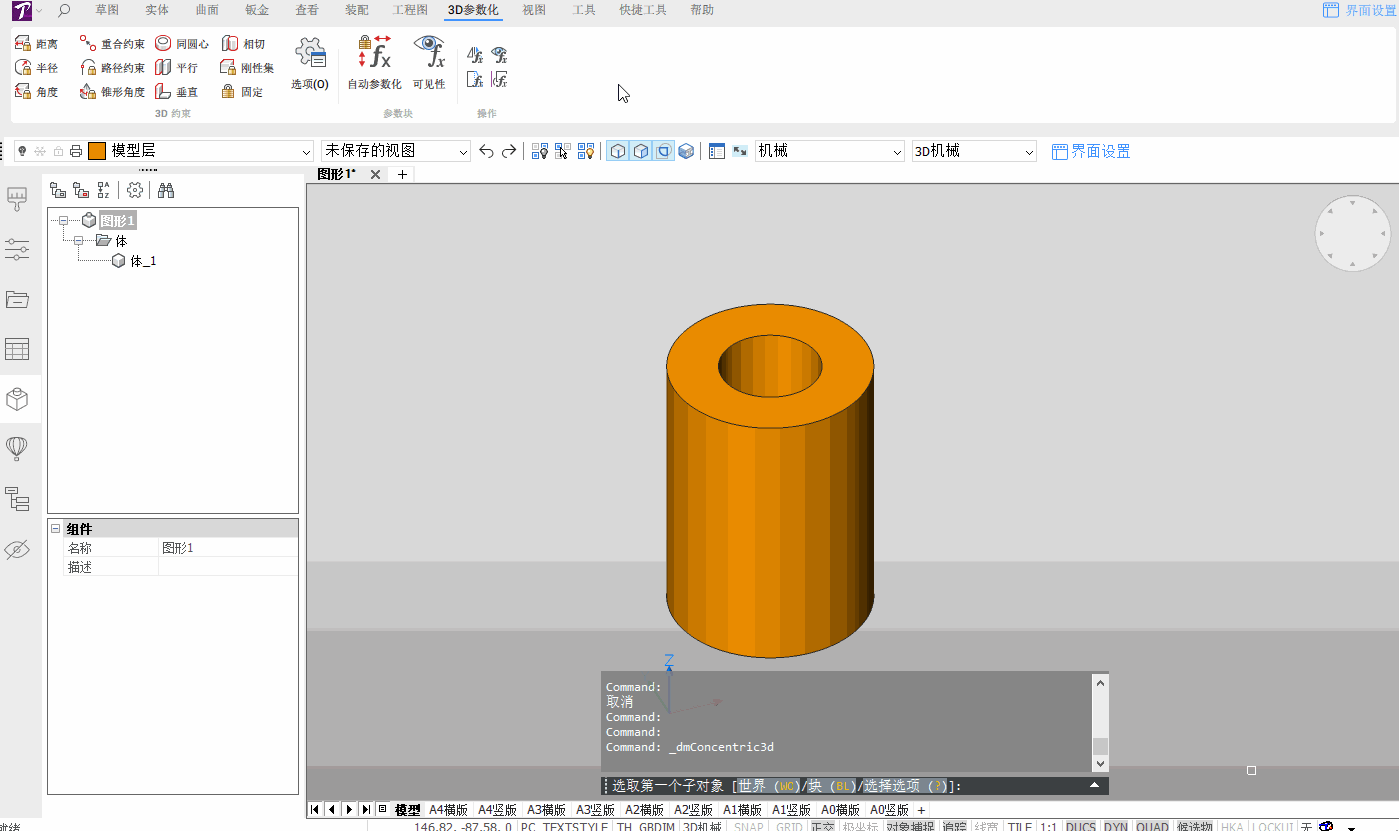

选择功能后命令行提示如下：

?THCAD如何使用重合与同圆心约束进行装配设计(图5)

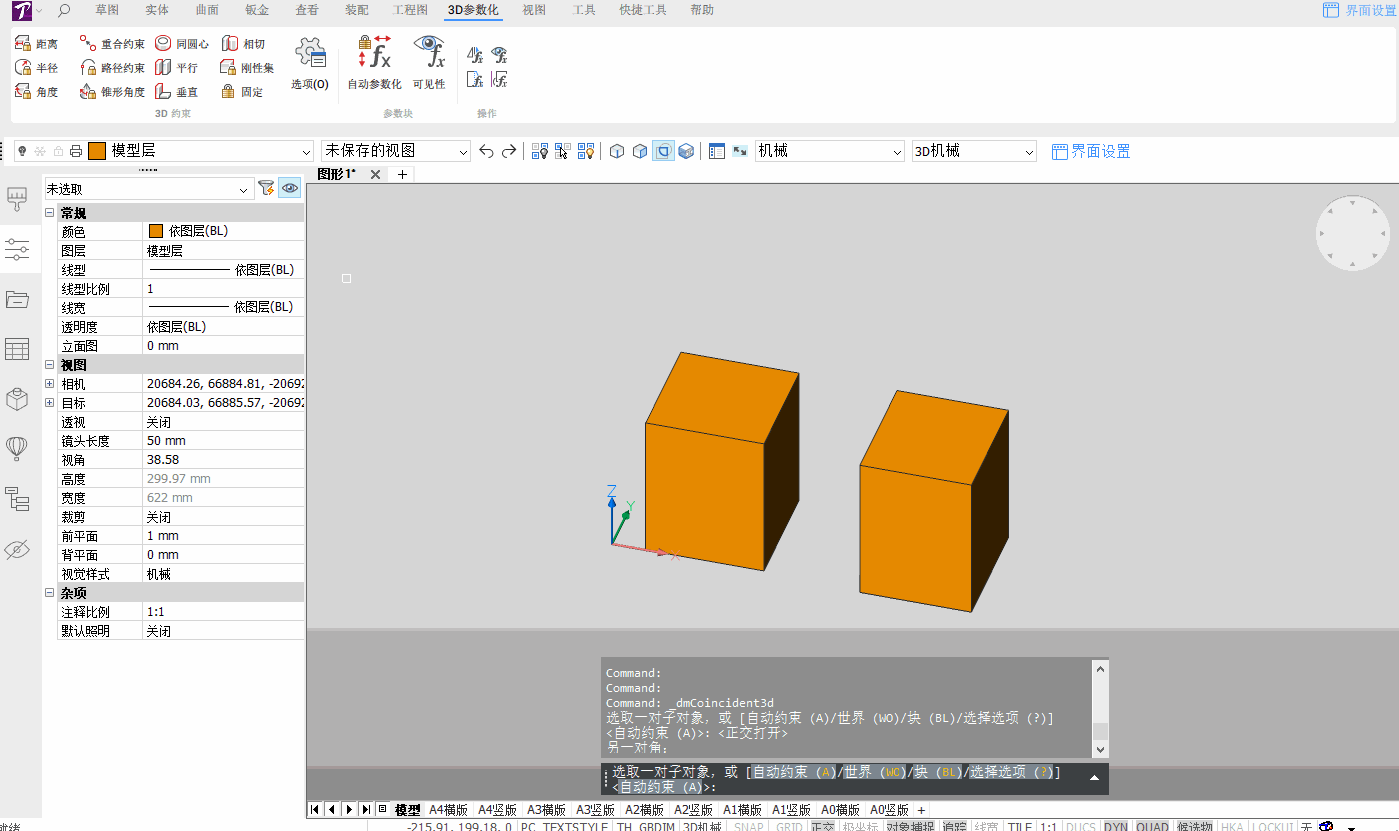

然后我们可以选择圆柱面或者圆边，就可以完成了。

?THCAD如何使用重合与同圆心约束进行装配设计(图6)

以上就是本期全部内容。
