【THCAD快速上手】使用操纵杆功能，让实体对象智能移动、复制、镜像、旋转 暂无介绍…

发布时间：

2024-03-06 00:00

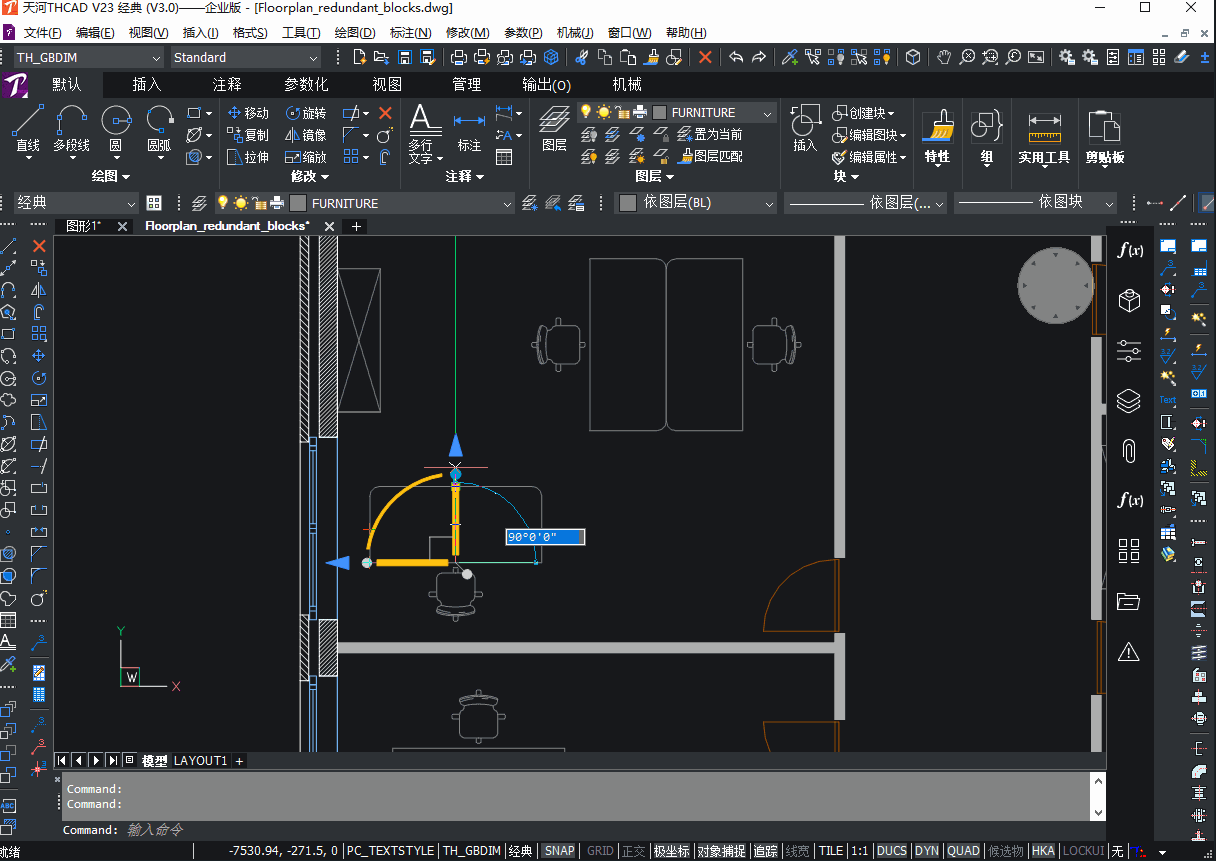

在天河THCAD中，除了通用的移动、复制、镜像、旋转操作方式，还可通过QUAD菜单下的操纵杆功能，智能便捷地实现上述操作，一起学习如何操作吧！

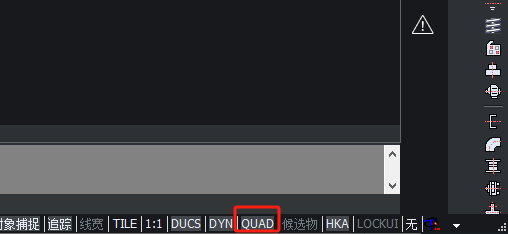

首先确保右下角QUAD导航处于打开状态。

【THCAD快速上手】使用操纵杆功能，让实体对象智能移动、复制、镜像、旋转(图1)

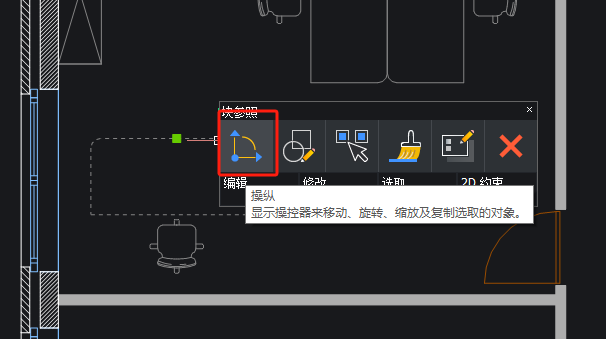

选中实体，鼠标悬停在实体上，就可以通过QUAD导航菜单选择操纵杆。

【THCAD快速上手】使用操纵杆功能，让实体对象智能移动、复制、镜像、旋转(图2)

通过中心点的白色点可以移动操纵杆的位置，也就是常规理解下参考点位置。

【THCAD快速上手】使用操纵杆功能，让实体对象智能移动、复制、镜像、旋转(图3)

选择轴上面的白点可以旋转操纵杆的方向，可以指定点，也可以输入角度。

【THCAD快速上手】使用操纵杆功能，让实体对象智能移动、复制、镜像、旋转(图4)

选择黄色的轴可以对零件完成平移，也是可以输入距离或者指定位置（可以选择复制或者重复操作）。

【THCAD快速上手】使用操纵杆功能，让实体对象智能移动、复制、镜像、旋转(图5)

选择圆弧部分可以进行旋转，可以输入角度或指定位置（可以选择复制或者重复操作）。

【THCAD快速上手】使用操纵杆功能，让实体对象智能移动、复制、镜像、旋转(图6)

选择蓝色箭头可以进行镜像。需要输入距离或者指定点（可以选择复制或者重复操作）。

【THCAD快速上手】使用操纵杆功能，让实体对象智能移动、复制、镜像、旋转(图7)

以上就是操纵杆的全部内容。
