机械设计过程中有时工程师们需要用爆炸图展示装配体的内部结构，有时甚至需要动画展示具体零件装配或者拆解过程。在THCADV23三维机械版中可以一键生成爆炸图和拆解动画，下面进行详细教程。

首先我们确保实在机械空间内。

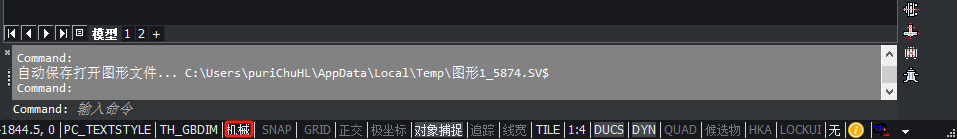

THCAD三维机械一键生成爆炸图和拆解动画(图1)

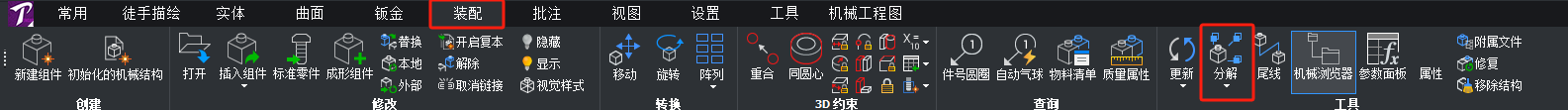

然后再功能区的装配里找到分解；

THCAD三维机械一键生成爆炸图和拆解动画(图2)

由于这个零件是分级装配的，需要先点击设置选择底。

THCAD三维机械一键生成爆炸图和拆解动画(图3)

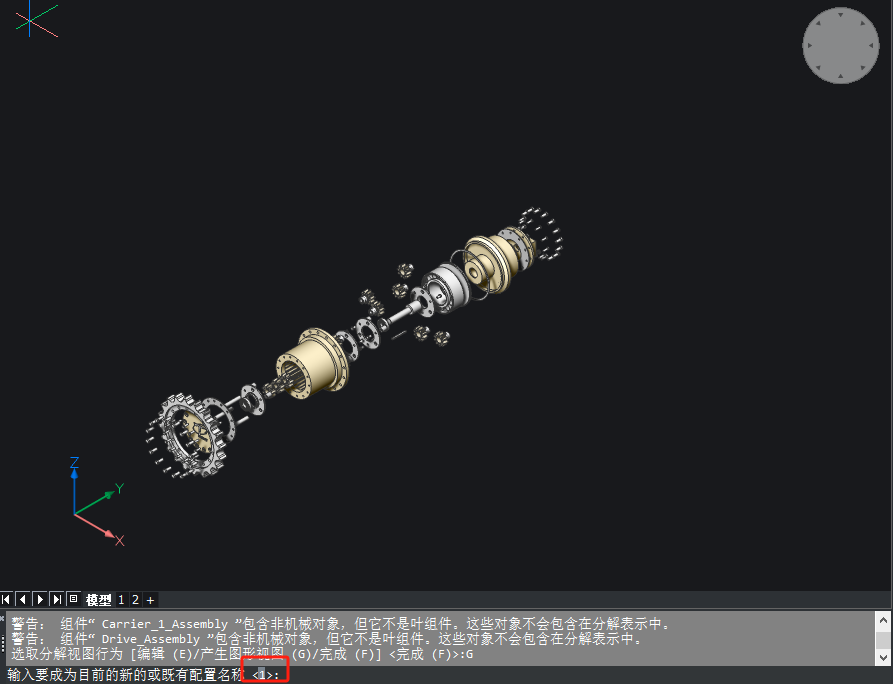

然后点击两下自动，爆炸图就自动生成了。

THCAD三维机械一键生成爆炸图和拆解动画(图4)

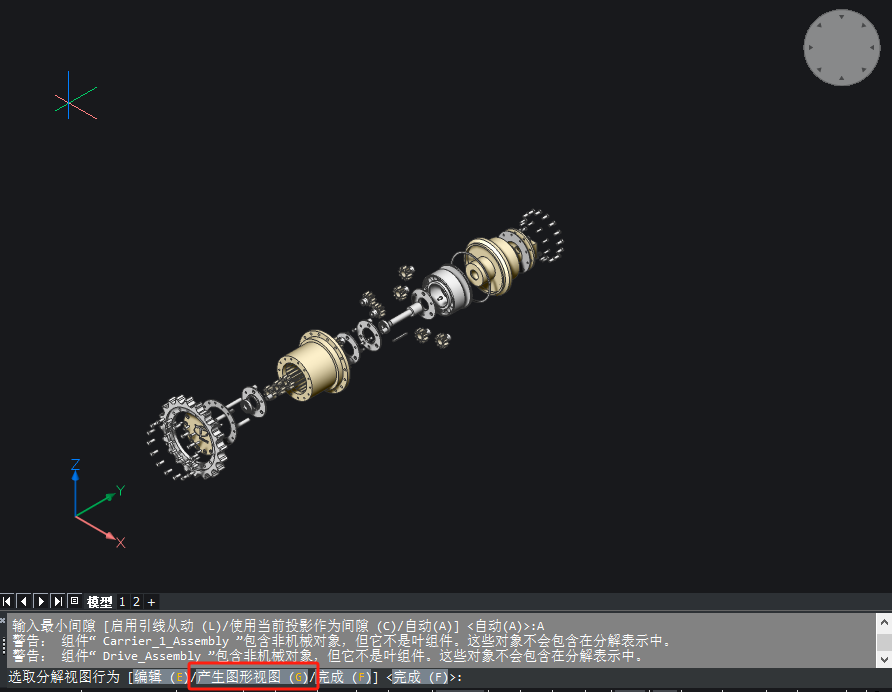

点击产生图形视图。

THCAD三维机械一键生成爆炸图和拆解动画(图5)

然后选择布局空间。

THCAD三维机械一键生成爆炸图和拆解动画(图6)

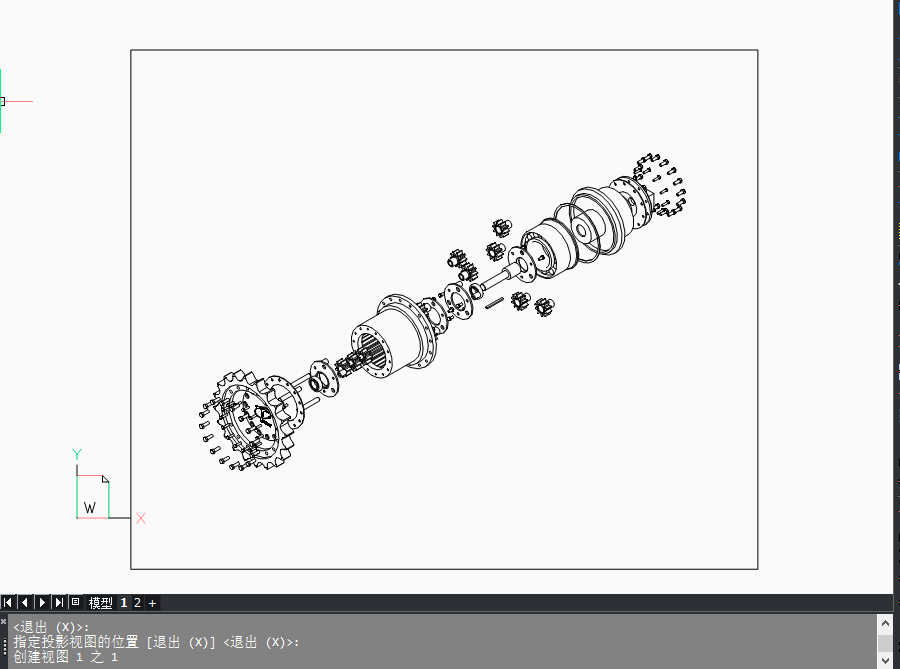

指定位置就可以生成图纸了。

THCAD三维机械一键生成爆炸图和拆解动画(图7)

在机械浏览器找到最下面的分解点击编辑。

THCAD三维机械一键生成爆炸图和拆解动画(图8)

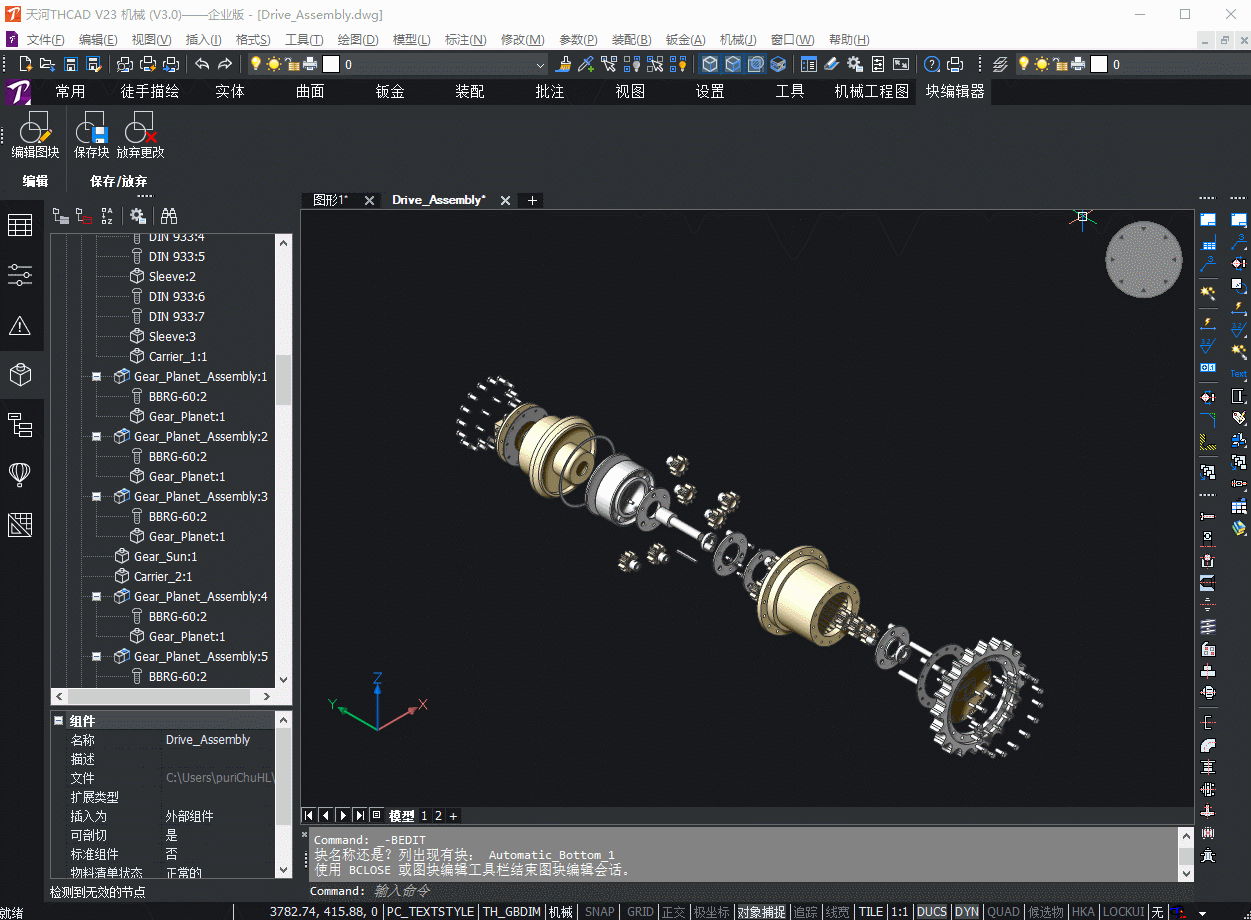

最后右键这个分解流程，点击动画，就可以看到分解动画了。

THCAD三维机械一键生成爆炸图和拆解动画(图9)

那么欢迎大家使用THCAD。
