THCAD中如何把实体模型转换成钣金件

发布时间：

2023-12-21 00:00

< 钣金件对机械工程师来说是常见的零件之一，而工程师在设计过程中，比起创建钣金件，创建零件频率更高，对实体模型的创建方式也更加熟悉，那么通过实体模型转换成钣金件就可以大大减少建模时间从而提高设计效率！接下来一起看看在THCAD中如何操作吧。

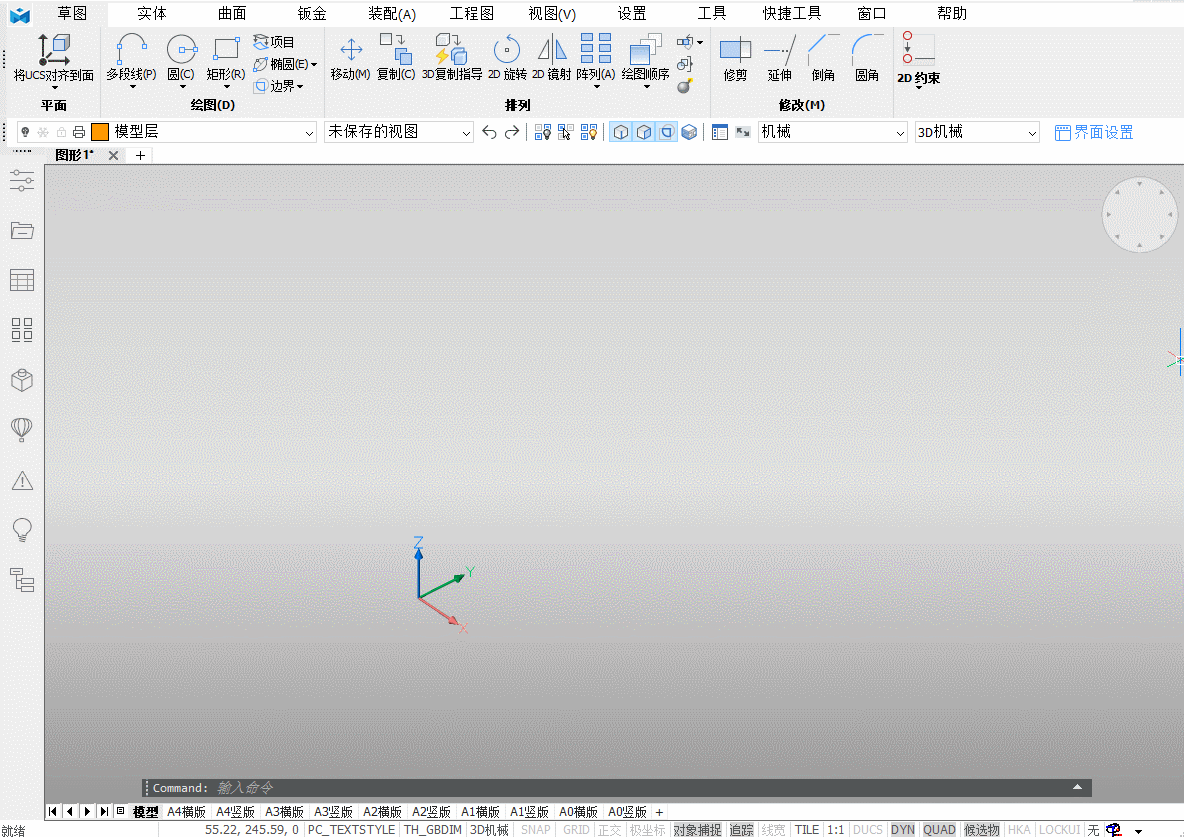

首先我们先创建一个长方体。

THCAD中如何把实体模型转换成钣金件(图1)

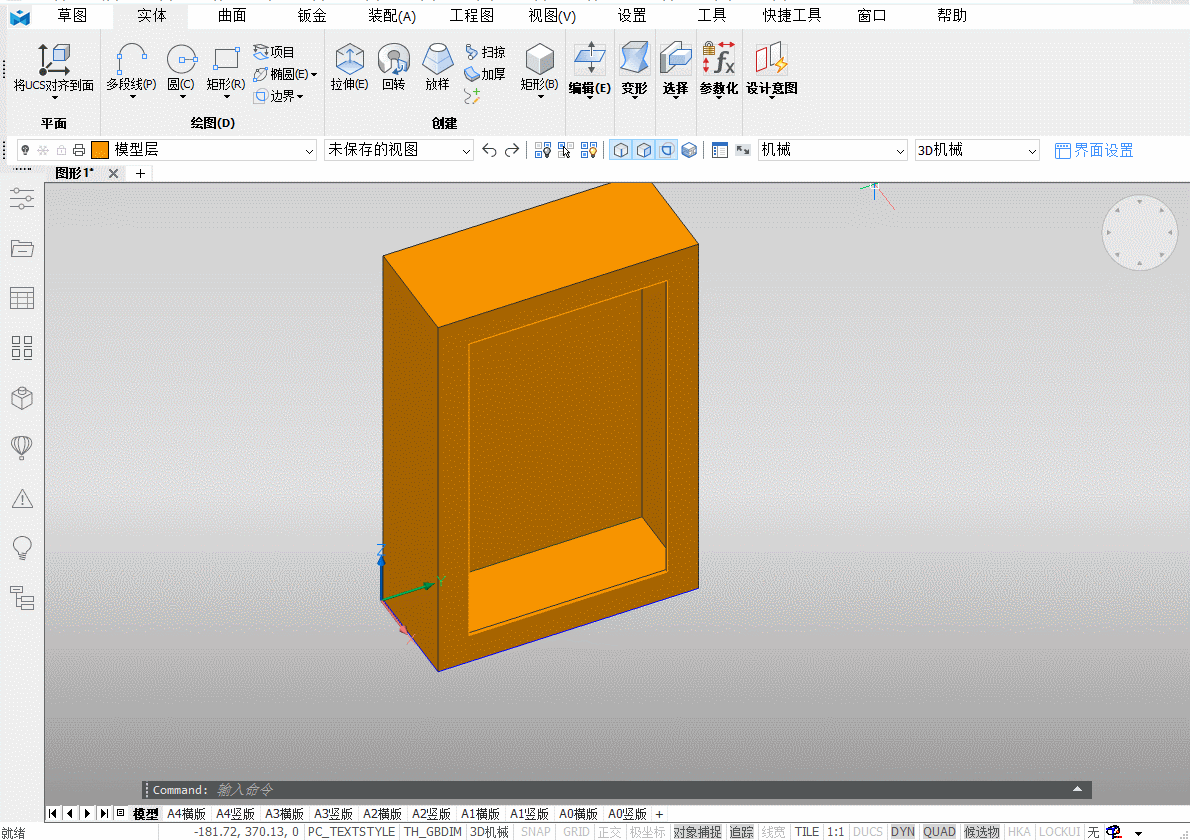

然后用薄壳命令进行抽壳。

THCAD中如何把实体模型转换成钣金件(图2)

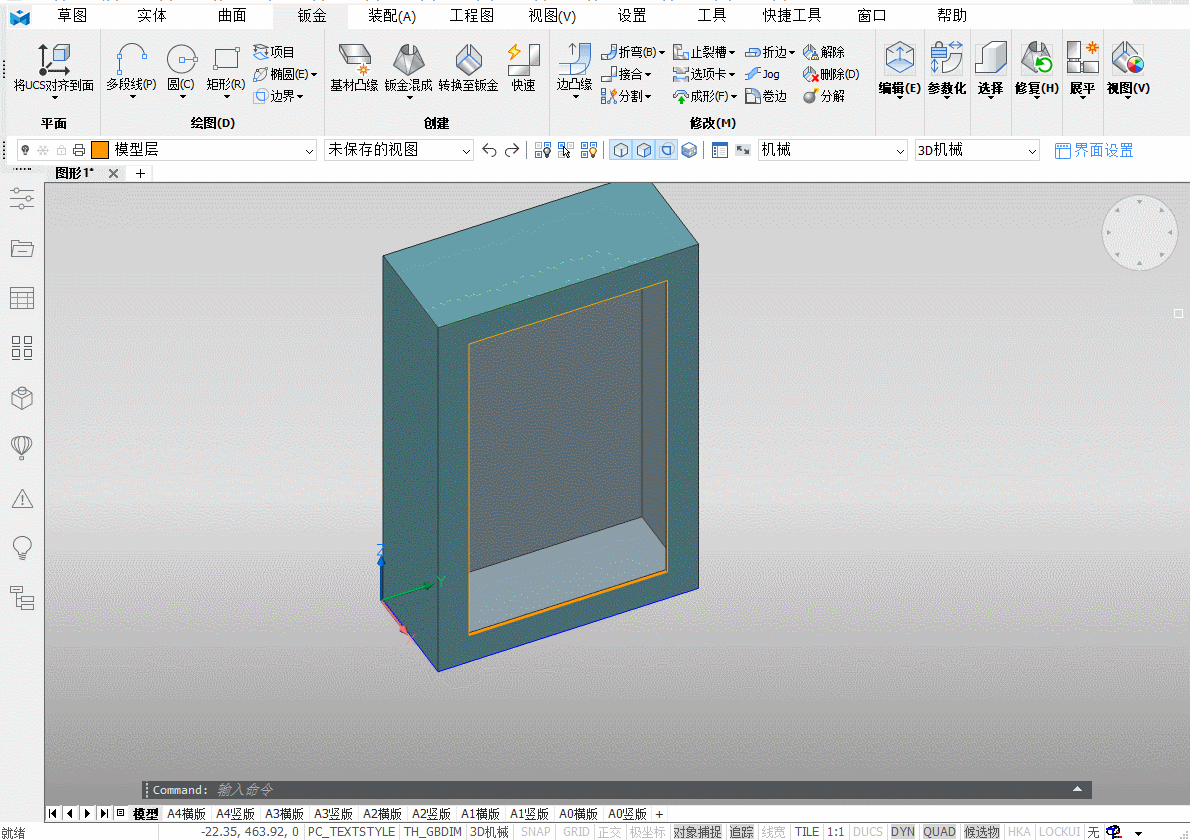

在正面做一个偏置，并且拉伸求差把孔洞做出来。

THCAD中如何把实体模型转换成钣金件(图3)

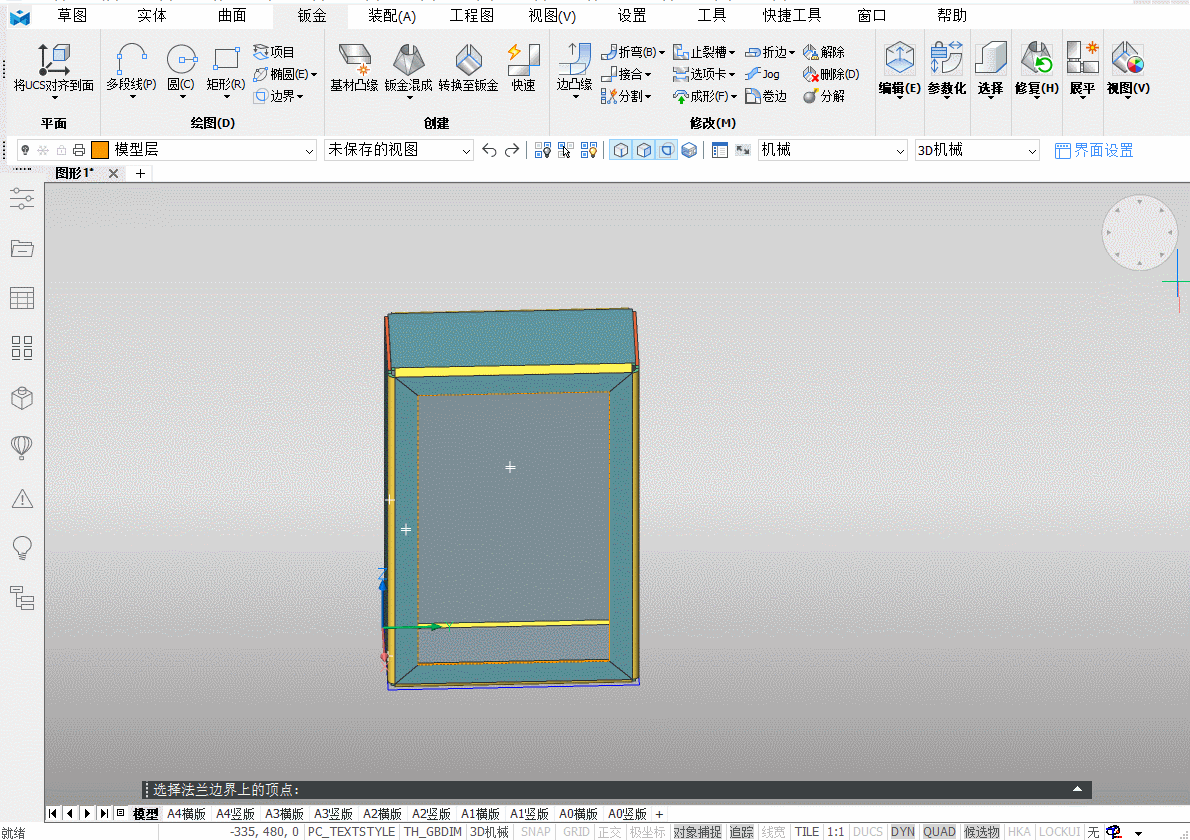

我们点击转换成钣金。

THCAD中如何把实体模型转换成钣金件(图4)

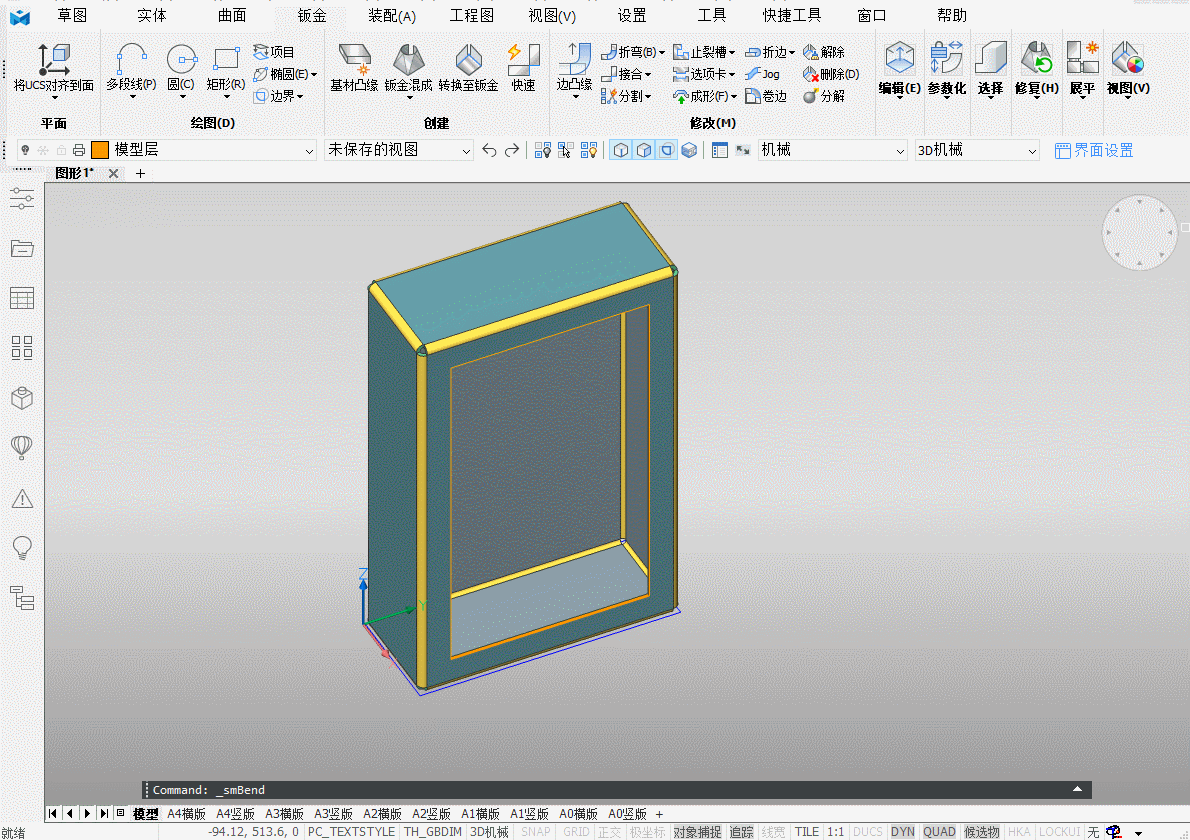

我们点这个弯折，然后全选这个模型。

THCAD中如何把实体模型转换成钣金件(图5)

然后我们选择需要该成接合的边，用接合命令修改一下。

THCAD中如何把实体模型转换成钣金件(图6)

然后用分割命令选择分割点，这里可以选择样式，选好后接受，点击法兰传播，然后选择正面，可以看到其他的角也自动分割好了。

THCAD中如何把实体模型转换成钣金件(图7)

最后我们展平一下看看有没有错误。

THCAD中如何把实体模型转换成钣金件(图8)

那么欢迎大家使用THCAD。
