THCAD三维机械版中零件如何设置自定义属性

发布时间：

2023-12-07 00:00

三维机械设计很多情况下需要为零件进行自定义属性。今天来学习在THCAD V23三维机械版中，如何对零件进行自定义属性。

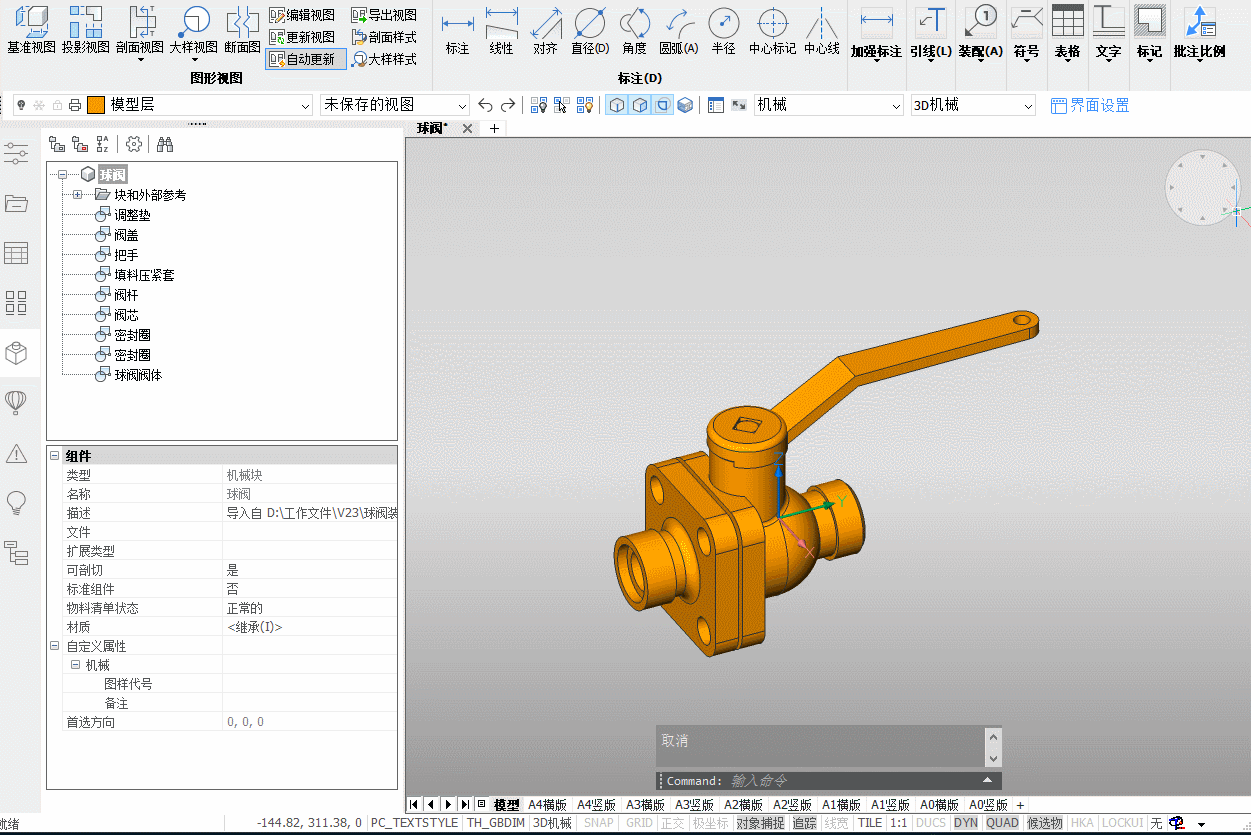

首先第一点，导入进来的模型在机械浏览器里，点击总装配体右键选择，自定义属性，可以进行自定义属性；

THCAD三维机械版中零件如何设置自定义属性(图1)

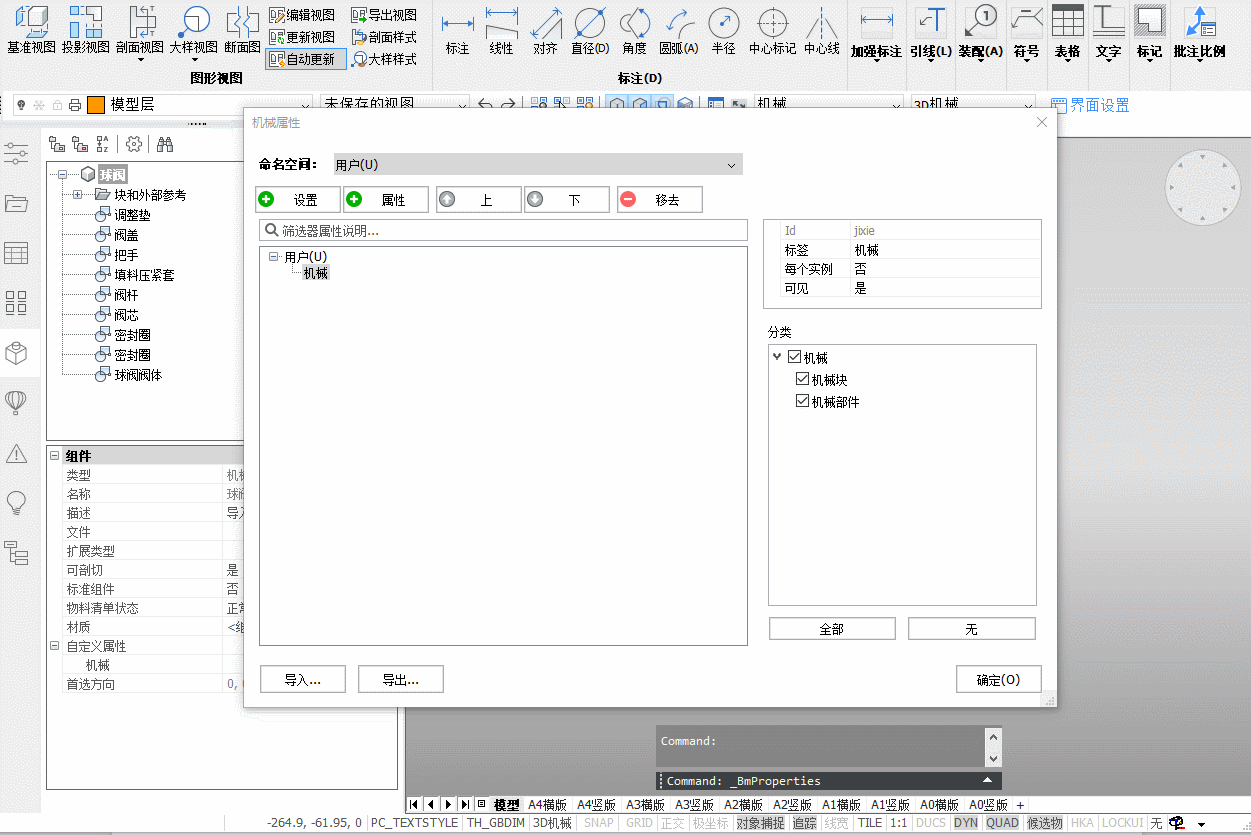

然后，我们直接删掉带入进来的无用属性字段，并且创建新属性集和属性，注意ID最好是英文；

THCAD三维机械版中零件如何设置自定义属性(图2)

可以在机械浏览器里修改对应属性；

THCAD三维机械版中零件如何设置自定义属性(图3)

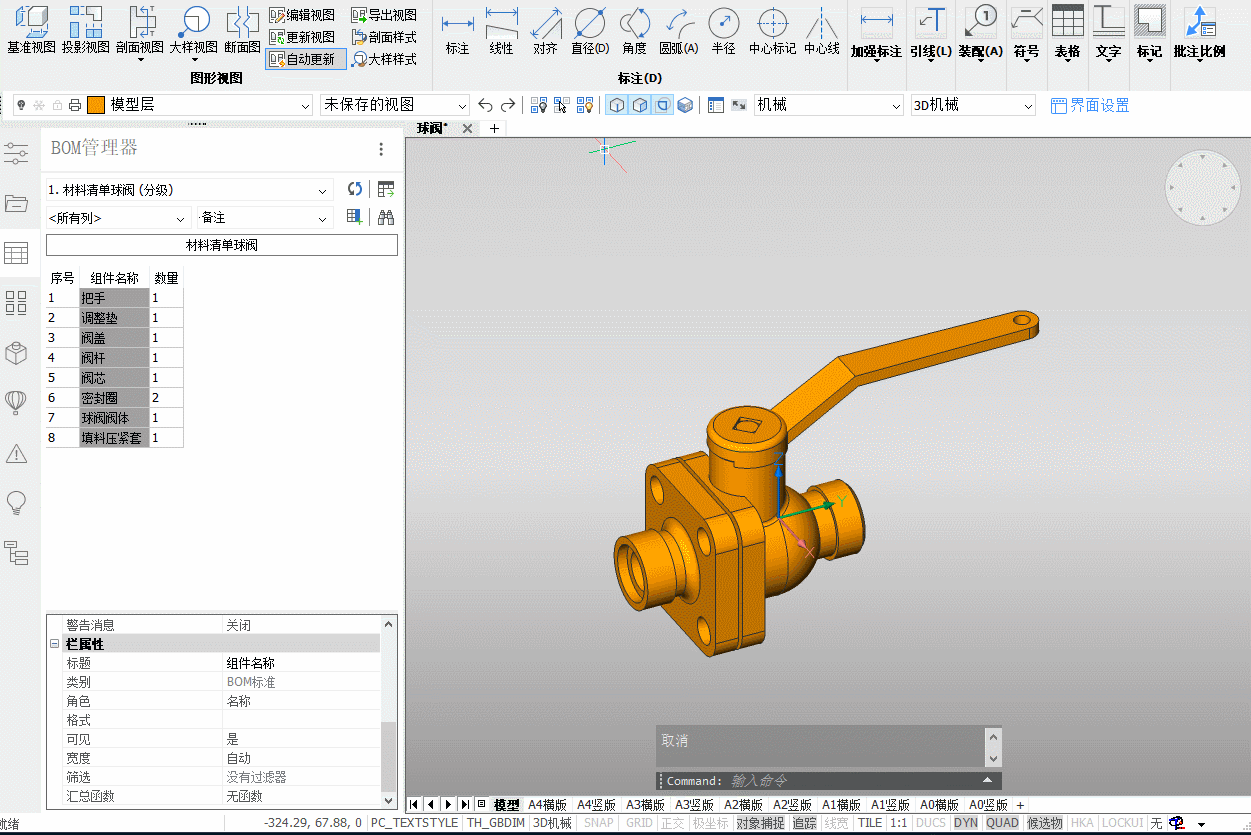

选择BOM管理器，分级创建，可以在里面设置表头标题；

THCAD三维机械版中零件如何设置自定义属性(图4)

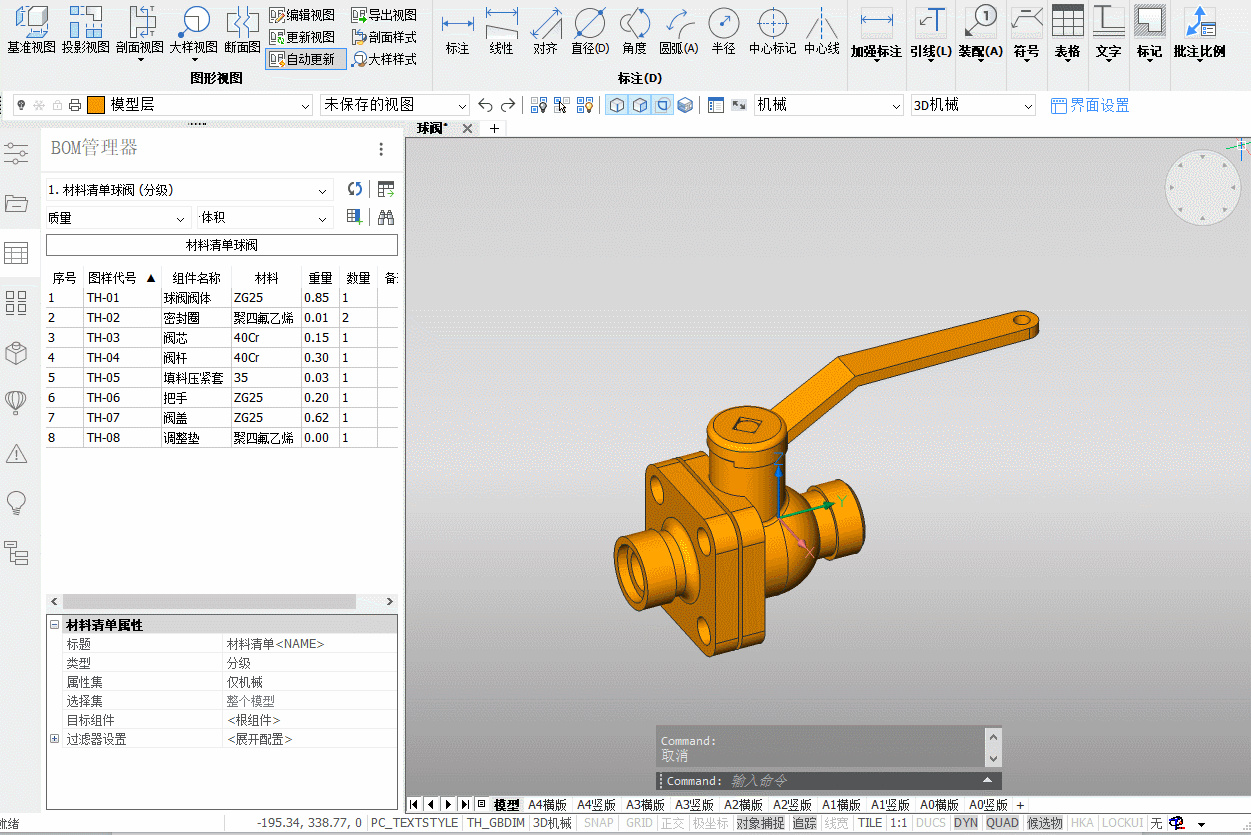

还可以选择属性集和属性，添加到BOM表中

THCAD三维机械版中零件如何设置自定义属性(图5)

在布局空间可以导出明细表，调整一下大小就好了。

THCAD三维机械版中零件如何设置自定义属性(图6)
