THCAD V23三维机械版中，钣金设计是一个亮点，那么让我们重头讲解一下钣金相关的操作吧。

首先第一点，我们要预先设置一下我们对钣金的要求，例如厚度，折弯钣金半径，相关部分颜色等。输入settings，进入设置。选择钣金，在里面调整相关属性即可。

THCAD三维技巧-原来三维的钣金设计这么简单？(图1)

我们尝试绘制一个盒子，先绘制一个长方形，TAB键切换长款。

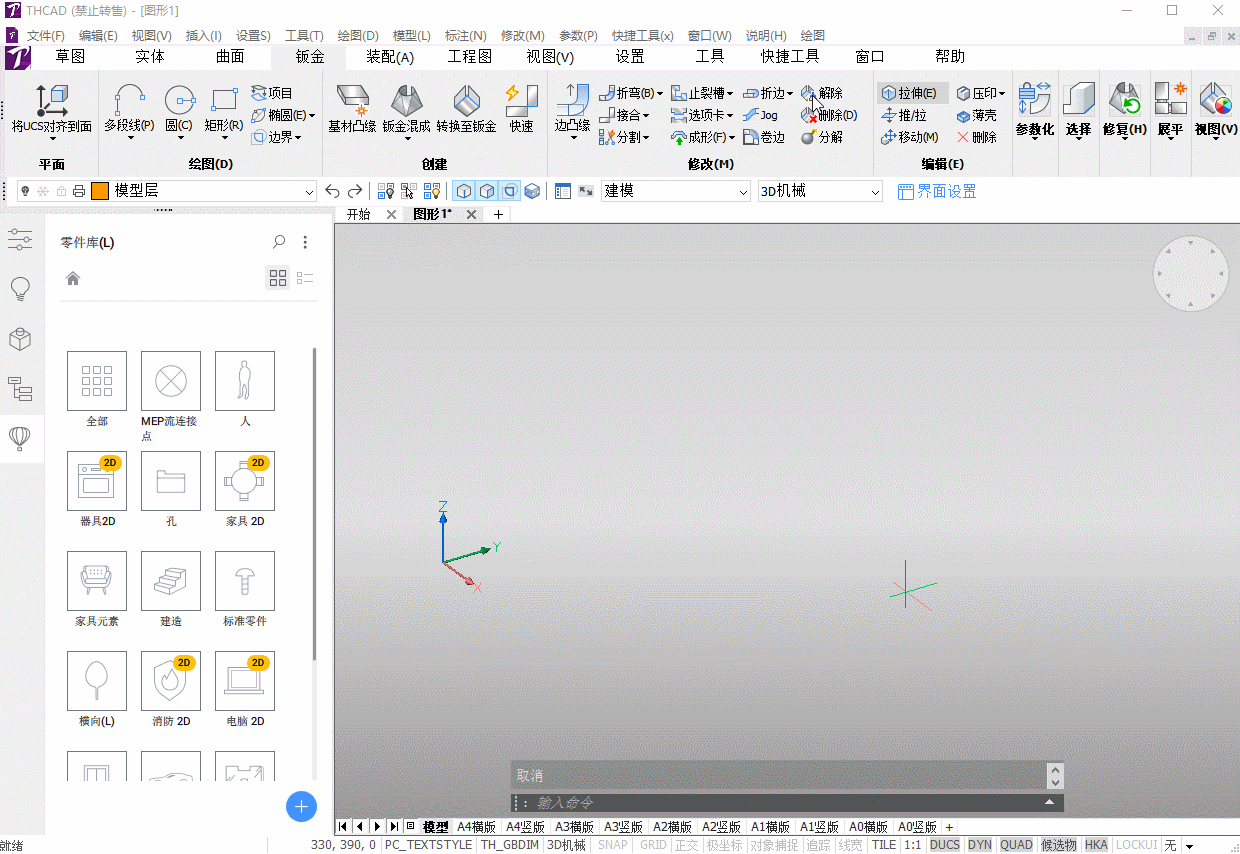

THCAD三维技巧-原来三维的钣金设计这么简单？(图2)

点击基材凸缘，要选择上，中间，下，右键生成。

THCAD三维技巧-原来三维的钣金设计这么简单？(图3)

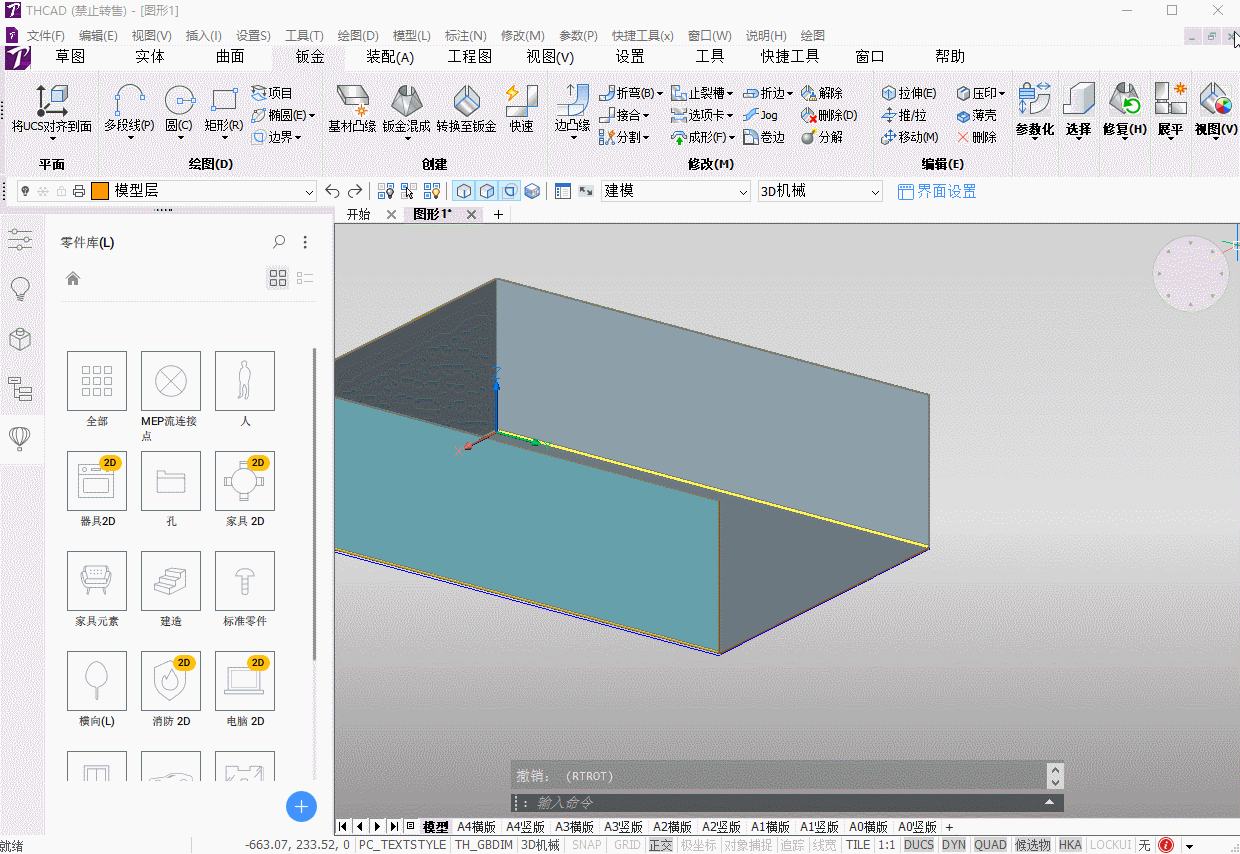

点击边凸缘，选择边，指定好方式，长度和角度。

THCAD三维技巧-原来三维的钣金设计这么简单？(图4)

另外四个面也这样操作一下，这里有一个小技巧，点击宽度的时候可以让凸缘有一定的偏移量。

THCAD三维技巧-原来三维的钣金设计这么简单？(图5)

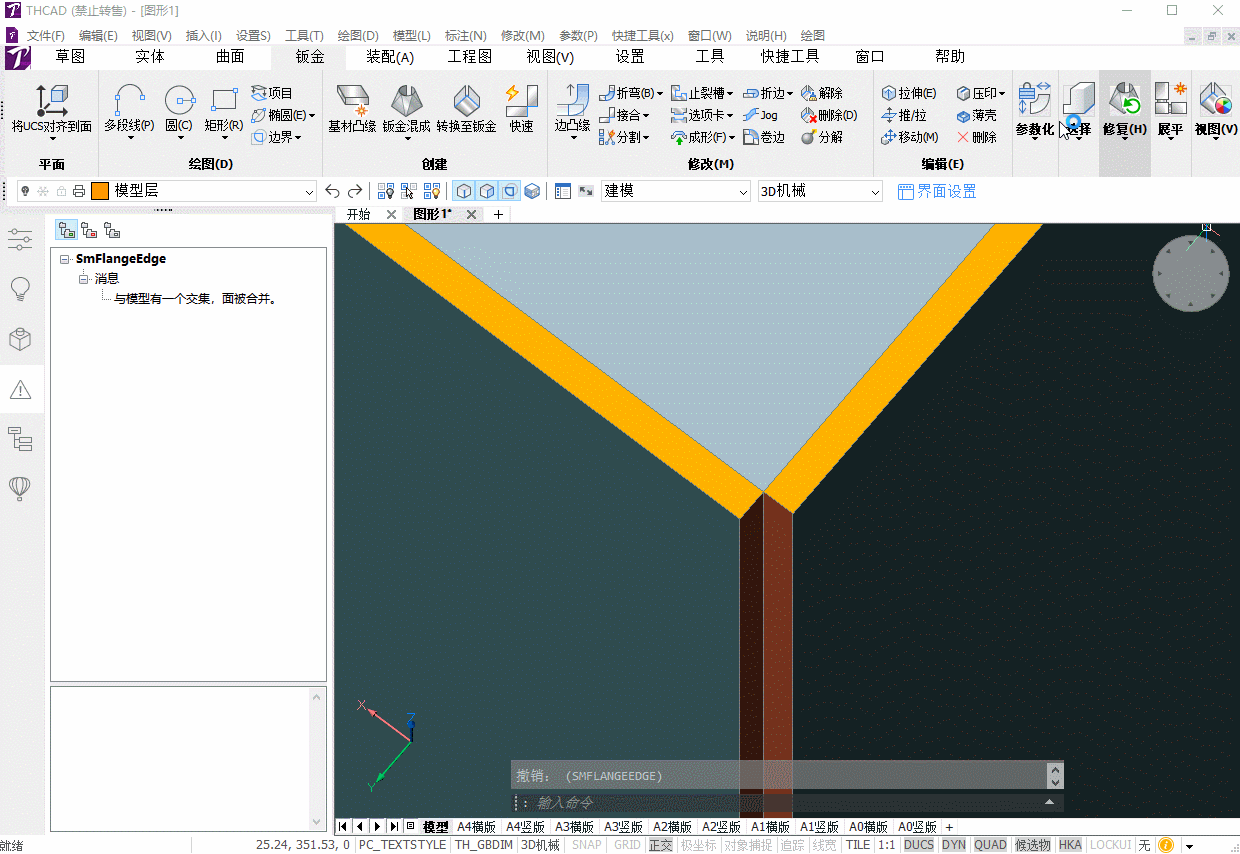

我们给四个角各做一个连接边，这里我们选择内侧材料。

THCAD三维技巧-原来三维的钣金设计这么简单？(图6)

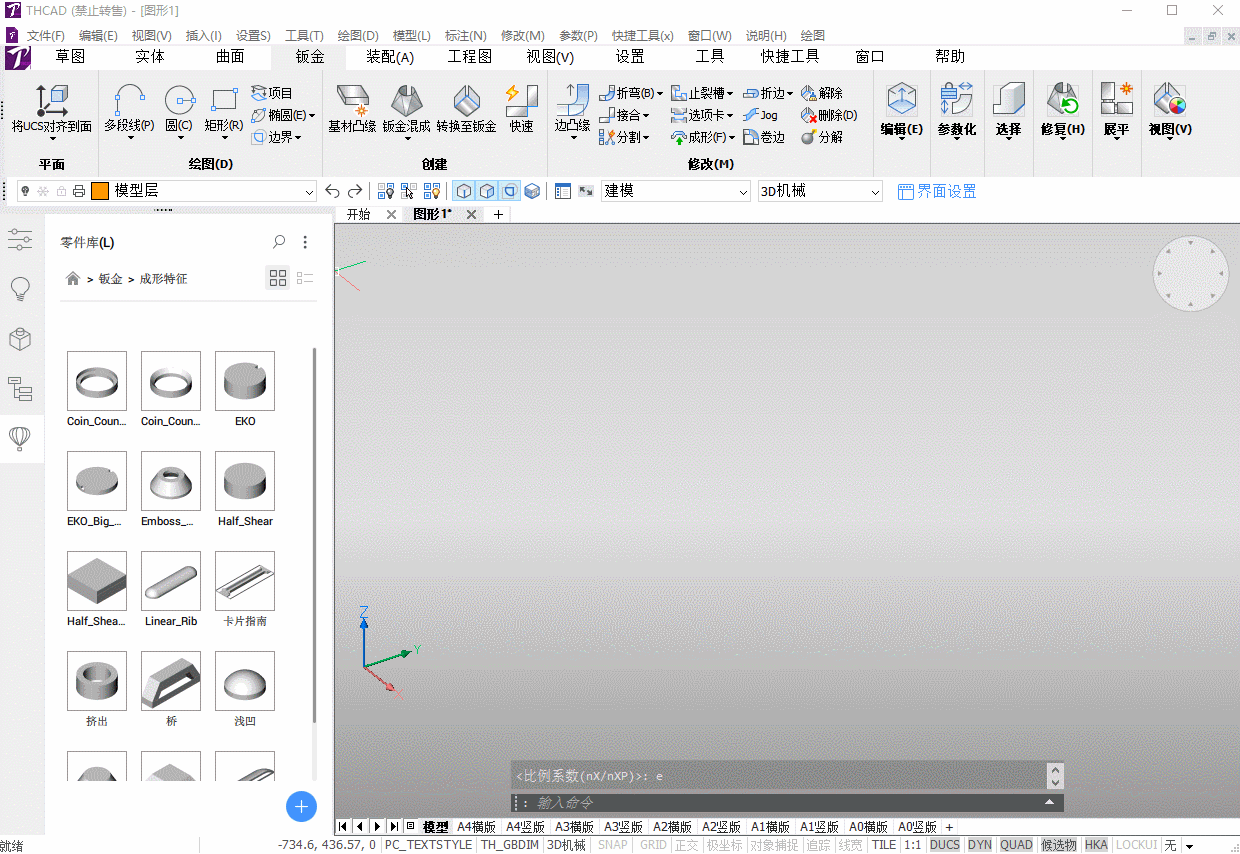

我们在底部做一个浮雕，选择零件库→钣金→成型特征，找到合适的部件，指定位置即可。

THCAD三维技巧-原来三维的钣金设计这么简单？(图7)

最后讲一下展开，选择展平体。指定位置即可。

THCAD三维技巧-原来三维的钣金设计这么简单？(图8)

好的，我们还可以通过拉伸等操作对模型进行再次优化，制作一些散热孔，螺纹孔等特征。那么欢迎大家使用THCAD。
