THCAD三维建模 — 基础几何体建模

发布时间：

2023-11-15 13:59

< THCAD三维建模 — 基础几何体建模

基础几何是建模中的高频常用技巧，今天来讲解一下THCAD三维建模的基础 — 基础几何体建模，这个功能可以完成大部分的基础几何体，我们来学习一下吧。



矩形（立方体）

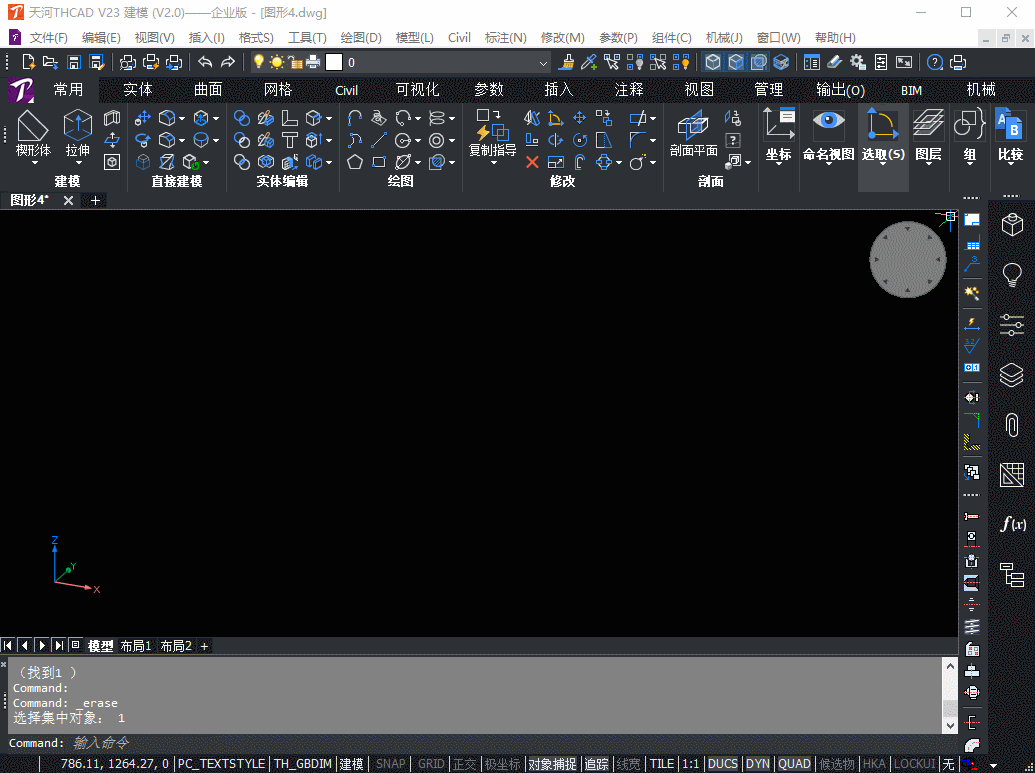

1.先指定两个点绘制一个矩形，TAB键切换长宽。然后输入高度，就可以了；

THCAD三维建模 — 基础几何体建模(图1)

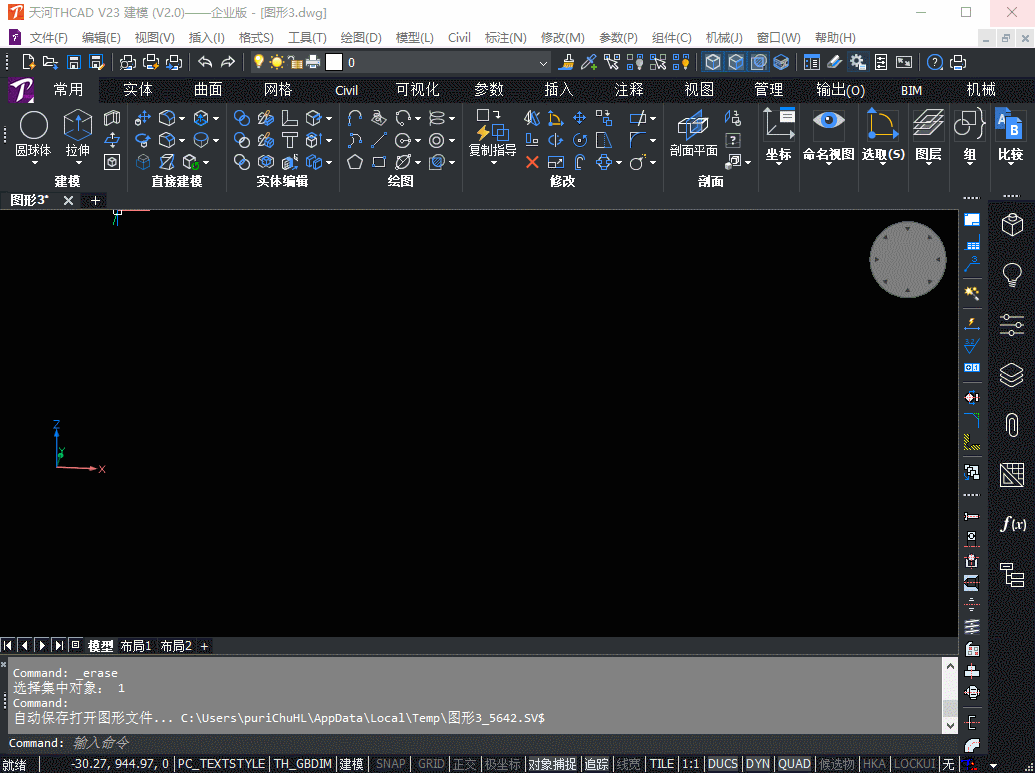

2.可以选择中心模式，依旧是TAB键切换长宽。然后输入高度，就可以了；

THCAD三维建模 — 基础几何体建模(图2)

圆柱体

圆柱体，需要直接通过下面的方式绘制一个圆面，然后在输入高度即可；

THCAD三维建模 — 基础几何体建模(图3)

圆锥体

圆锥体，需要直接通过下面的方式绘制一个圆面，然后在输入高度即可；

THCAD三维建模 — 基础几何体建模(图4)

圆球体

直接选择点，输入球的半径或者直径即可；

THCAD三维建模 — 基础几何体建模(图5)

角锥体

1.底部半径模式：选择中心点，指定边长，指定高度即可；

THCAD三维建模 — 基础几何体建模(图6)

2.边模式：指定起点，指定终点，指定高度即可；

THCAD三维建模 — 基础几何体建模(图7)



3.侧模式：指定边的数目，选择中心点，选择外界或者内切并输入半径，最后指定高度即可；

THCAD三维建模 — 基础几何体建模(图8)

楔形体

    1.绘制一个矩形，然后指定高度；

THCAD三维建模 — 基础几何体建模(图9)

2.中心模式，指定矩形的长宽，指定高度即可；

THCAD三维建模 — 基础几何体建模(图10)

圆环

指定圆环的中心点，指定圆环半径，指定环截面半径即可；

THCAD三维建模 — 基础几何体建模(图11)

以上就是基础几何体建模的全部内容，赶快下载THCAD V23试试吧。
