CAD中怎么画管道线？CAD管道线绘制技巧

发布时间：

2024-08-13 13:34

在工程设计领域，CAD管道线的绘制无疑是每位工程师不可或缺的核心技能之一。但在复杂的机械CAD制图实践中，绘制管道线时一点偏差，就会产生精度偏移的困境，对整体工程项目的品质与成效产生影响，不容忽视。因此，掌握并熟练运用管道绘制技巧，对于确保工程精度、提升项目质量非常重要。

机械CAD中绘制管道线的方法/步骤：

THCAD机械软件中通过调用【管道线】命令，可以根据用户给出的管道内径和壁厚，绘制管道线。具体操作步骤如下：

1、启动THCAD机械软件后，新建/打开图形文件，在菜单栏中点击 【机械】—【绘图工具】—【管道线】。如下图所示：

机械CAD中绘制管道线的方法/步骤

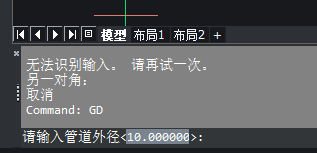

  1. 执行命令后，根据命令行提示输入管道外径和壁厚或者点击回车键接受默认值；

  1. 输入管道壁厚度；设置完成后，在图纸中指定管道线的起点。此时，命令行提示【A 圆弧/<请输入下一点>】，可以进行以下三个操作：

（1）输入点绘制管道线直线部分。

（2）输入A，按回车键确认，根据提示输入圆弧终点，绘制管道线圆弧部分。

（3）直接点击回车键结束命令。

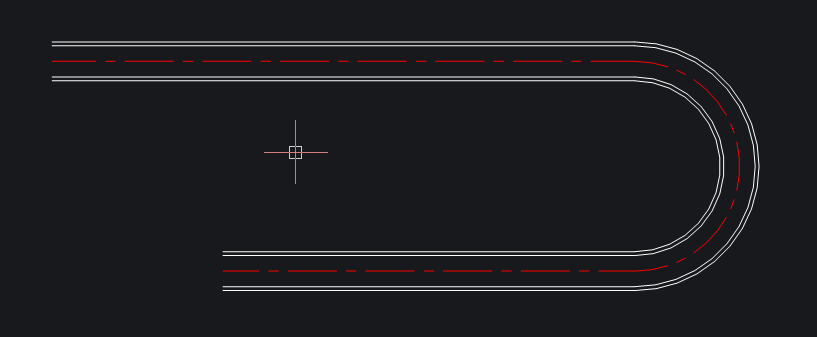

机械CAD中绘制管道线的方法/步骤

本期CAD标注教程到这里就完成啦，快打开软件试试吧。想要了解更多机械CAD制图教程的话，可以关注天河CAD公众号或官网教学区，每周都会更新实用技巧！
